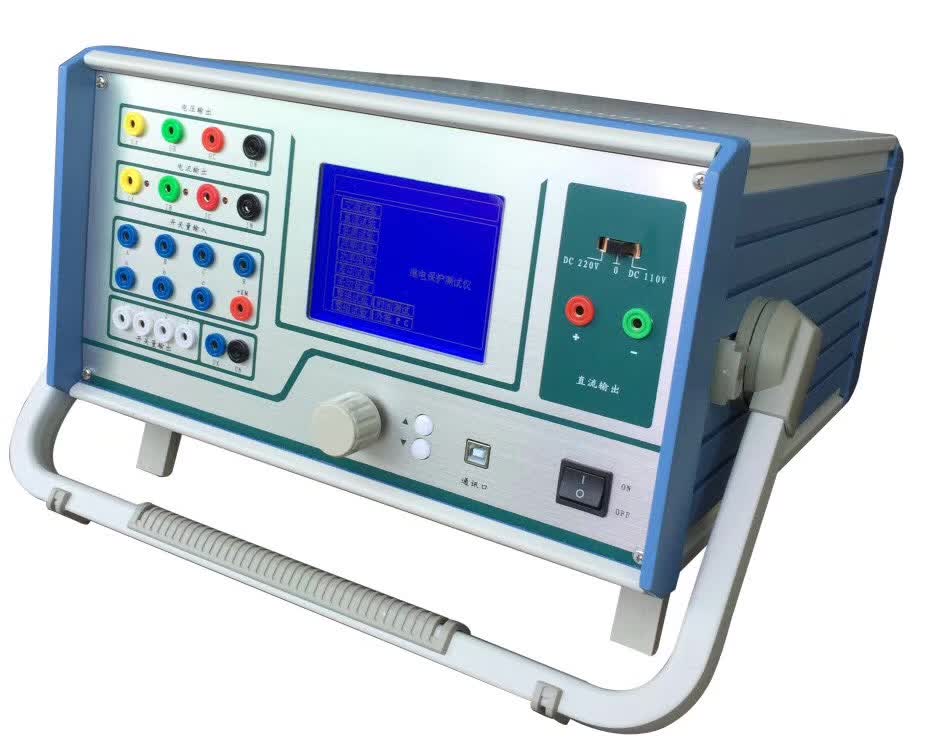

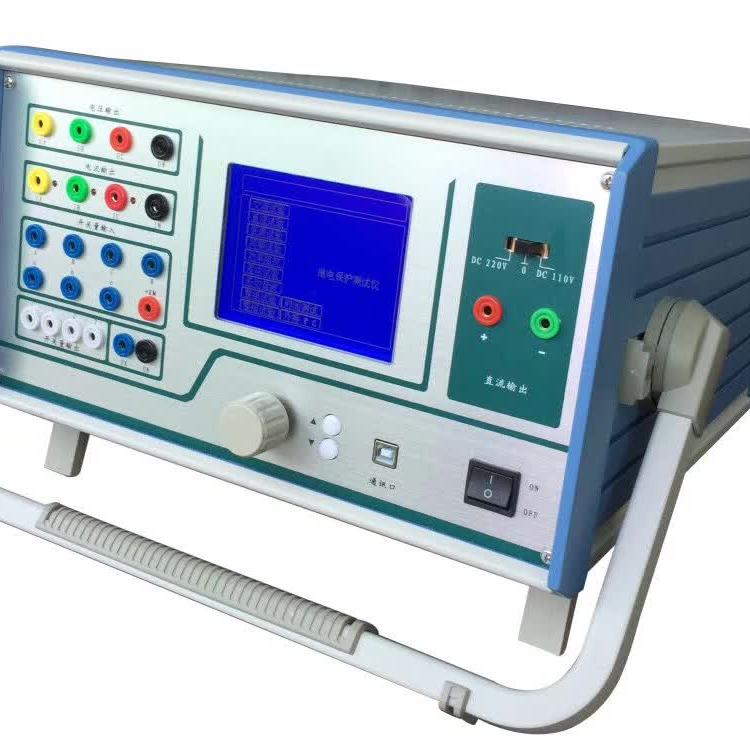

微机继电保护测试仪 继电保护测试仪 三相继电保护测试仪 三相微机继电保护测试仪 上海康登电气科技有限公司
品牌：康登
货期： 现货 1天内发货
联系我时，请告诉我是在易卖工控网看到的，谢谢！
联系热线： 18317043208 021-51098529
上海康登电气科技有限公司
8年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———
1.1操作温度：-5到+45℃。存储和运输：-20到+70℃
1.2海拔高度： ＜3000m
1.3湿度： 5到90%相对湿度，不结露
三、技术要求
2.1 交流电流源
◆ 各相输出电流幅值，频率和相位独立调节
◆ 准确度：0.1%
◆ 分辨力：1mA（0.1A~10A）；10mA（10A~40A）
◆ 电流上升下降时间小于100µs
◆ 电流0.5A~Imax：THD% ≤0.5%
◆ 过载或失真自动检测
◆ 输出频率：10Hz ~1kHz
输出范围 | ＜10A | 10A ~ 20A | 20A ~ 40A |
输出时间 | 连续输出 | ＞60s | ＞15s |
2.2 交流电压源
电压输出：4×125V /相
***输出功率：≥75VA/相
各相输出幅度、频率和相位独立可调节
准确度：0.1%
分辨力：1 mV（0.2V~10V）；10 mV（10V~125V）
电压上升下降时间小于100µ s
电压2V~120V：THD%：≤0.5%
过载保护和失真自动检测并显示
输出频率：10Hz ~1kHz
第四路电压可设置为零序电压或任意设置
幅频特性 10Hz~1000Hz范围幅度变化 ≤±0.1%~0.5%
额定条件下，连续输出
2.3 直流源电压、电流输出
◆ 直流电压输出幅值范围0 V ~ 320V
输出幅值的范围(V) | 准确度 | 分辨力(mV) |
0.5～5 | ±10mV | 1 |
5～320 | ±0.5% | 10 |
***输出负载电压320V，负载电流0.5A（直流电压110V时，输出功率不小于50W，220V时，输出功率不小于100W）。
过载自动保护。
◆ 直流电流输出幅值范围0 A ~15A
电流输出范围(A) | 准确度 | 分辨力(mA) |
0.2～1 | ±5mA | 1 |
1～10 | ±0.5% | 1 |
10～15 | ±0.5% | 10 |
直流电流***输出功率为200W（20A，10V）。
2.4 角度
◆ 相角范围：0°~360°
◆ 相角分辨力：0.1°
◆ 准确度： ±0.2°
2.5 输出频率
频率范围 | 20 Hz ~65Hz | 65 Hz ~450Hz | 450 Hz ~1200Hz |
频率准确度 | ＜1mHz | ＜10mHz | ＜20mHz |
◆ 分辨力：1mHz
2.6 同步性
◆ 电压电流同步性 ≤10μs
2.7 开入量与时间计量
◆ 8对独立输入端，隔离电压250V，空接点与15V~250V电位兼容。无极性,可扩展
◆ 计时器范围1ms ～1.50×105s
时间测量的范围(s) | 计时误差 | 分辨力(ms) |
0.001～1 | ±1ms | 1 |
1～1.50×105 | ±0.1% | 1 |
2.8 开出量
◆ 4组可编程辅助接点，可扩展
◆ 接点容量：DC250V，0.5A；AC250V，0.5A
2.9独立直流： DC110V/220V，额定电流：1.5A
2.10 电源
◆ AC220V±10%，40~60Hz，10A(max)
2.11 箱体 尺寸与重量
1、 满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验。
2、 各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、 单机独立运行，内置高性能工控机，主频300--600MHz，内存512M，硬盘8G，运行Windows XP操作系统。
4、 国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。
5、 主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
6、 功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
7、 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
8、 可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
9、 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
10、 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
五、装置硬件组成
本装置采用高性能工控机作为控制计算机，配置512M内存，4--12GCF卡，预装Windows XP操作系统，面板带有8.4″800×600分辨率TFT真彩LCD显示器,不锈钢优化键盘和触摸鼠标，不用外接键盘和鼠标就可直接使用，装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯亮。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全和更可靠。
装置共有开关量输入端子8对，开关量输出端子4对。
开入量由光电隔离器组成,其工作电源为独立的110V工作电源，所以在COM端与开入量之间有110V的直流电压。
开出量由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开出量之间有24V的直流电压。
装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作为直流操作电源使用。这样+110V、-110V两端子可输出220V直流电压。
六、功能部分：
1．全新的基于WINDOWS操作系统的测试软件，具有实时多任务、多窗口的特点，并有输出监视及录波功能，实现闭环输出。
2． 交流试验（模块是一个通用型，综合性测试模块，它有独立的六相电流和六相电压组成，通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（如手动，自动，动作停止，动作返回），方便地测试各种电压，电流保护的动作值，返回值及动作时间等，并自动计算返回系数）。
3． 直流试验（本试验模块提供专门的直流电压和直流电流输出，主要是为了满足做直流电压继电器、时间继电器和中间继电器等的试验要求）。
4． 频率试验（用来测试低周减载和高周切机等保护的各项功能）。
5． 同期试验（用于测试同期装置的动作电压、动作频率、动作角度以及进行自动准同期调整试验）。
6． 电流电压试验（用于测试电流继电器和电压继电器）。
7． 差动继电器（可对BCH型差动继电器做比例制动试验，对DCD型差动继电器做直流助磁试验）。
8． 反时限过流继电器。
9． 中间继电器（用于中间继电器的试验。
10． 功率方向（本模块专用于功率方向继电器试验，根据功率方向继电器的接线方式分为两种试验，一是0度接线方式，二是90度接线方式。用户可选任意一种方式接线，程序自动按二分法测试边界角，并自动计算出功率方向继 电器的灵敏角）。
11． 阻抗阶梯（用于三段式或四段式距离保护的阻抗定值校验。一般在110KV以上电压等级的变电站中的线路保护，才配备距离保护装置）。
12． 零序保护（用于测试距离保护的零序过电流项目）。
13． 整组试验本（可模拟瞬时性、***性和转换性故障，用于测试线路保护的重合闸试验、后加速以及带开关做整组传动试验）。
14． 状态系列（本程序为多个状态按给定的时间连续输出，从起始态开始到结束态为止，最多可输出20个状态）。
15． 阻抗相位特性（用于测试阻抗继电器的相位特性。适用于圆特性、多边形、上抛园、下抛园等特性的阻抗继电器阻抗边界搜索测试）
16． 精工电流（用于测试阻抗继电器的阻抗值与电流的关系曲线）。
17． 差动试验（用于试验微机型差动保护装置的比例制动特性和谐波制动特性）。
18． 谐波试验（输出三相电流和三相电压，每相电流和电压可在基波上叠加2—20次谐波，各次谐波的幅值和相位可任意改变，可以用来测试反映谐波成分的各种装置）。
19． 工频变化量（本程序分别模拟U相、V相、W相单相接地瞬时故障和uv、vw、wu相间瞬时故障）
20． 故障再现（将Comtrade格式的录波文件读出，在界面上显示变电站名称、模拟量通道数、开关量通道数、各段数据的采样频率及采样点数和总采样点数等信息）。
21． 系统振荡（可模拟单机无穷大系统的振荡过程，并可在振荡中加入故障，以测试保护装置能否正确动作）。
22． 计量仪表。
23． 备自投试验（程序用来进行备自投试验）。
微机继电保护测试仪额定参数
¿ 交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流***输出功率 420VA
三并电流***输出时***输出功率 900VA
三并电流***输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
¿ 直流电流输出
输出精度 0.2级
电流输出 0～±10A / 每相，0～±30A / 三并
***输出负载电压 20V
¿ 交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
¿ 直流电压输出
输出精度 0.2级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
¿ 开关量及时间测量
|
| 备注 |
开关量输入 | 7路 | 空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
开关量输出 | 2对 | DC：220V／0.2A；AC：220V／0.5A |
时间测量 | 测量范围0.1ms ～ 9999s 测量精度0.1mS | |
¿ 体积重量
|
|
外形尺寸 | 400×300×180mm³ |
单机重量 | 22kg |
供电电源 | AC 220V±10%，50／60Hz |
环境温度 | -10℃ ～ +50℃ |
