变频串联谐振总体技术功能

1. 变频串联谐振试验装置以调整输出频率激发串联谐振.
2. 变频串联谐振耐压成套装置包括以下基本部件：

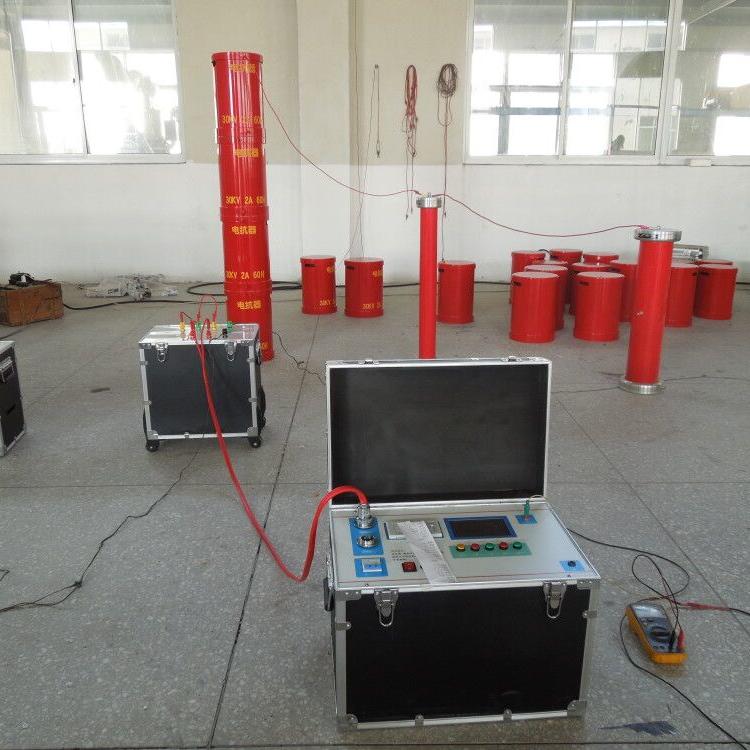

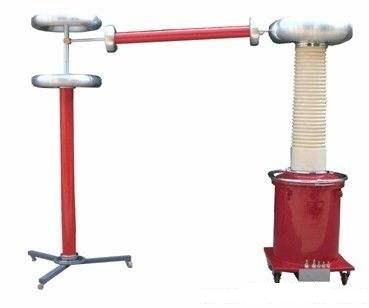

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3．240/120变频串联谐振耐压装置系统功能满足以下试验要求：

     10KV缆S=300mm2，长度3km.

     35KV电缆,S=300mm2  1300m

35KV主变、高压开关所有试验

发电机容量100KVA 以内的高压试验、

  以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m  相对温度：≤90%

3.3系统技术参数如下：

1. 输出电压波形：正弦波，波形畸变率≤0.5%
2. 输出分辨率：0.1H_Z
3. 输出频率范围：30～300 H_Z
4. 额定负载下连续运行时间：30min,且各部件温升≤35K
5. 品质因数：30～300
6. 不稳定度：0.01%
7. 系统测量精度：1.0级
8. 输入工作电源：380V、50H_Z
1. 系统噪声：≤60分贝

3.4系数使用功能：

1. 具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
2. 具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
3. 具备试验电压、时间、试验频率范围等试验参数设置功能。
4. 具备过压、过流保护功能，并可任意整定设置。
5. 具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
6. 具备掉电保护功能。
7. 具备过热保护功能。
8. 具备零值保护功能，系统和变频电源只能零启动、零退出。
1. 具备各种数据打印功能。
10. 具备系统故障自诊断功能。

三、本装置特点：

1. 1. 主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。
   2. 励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为二组线圈。

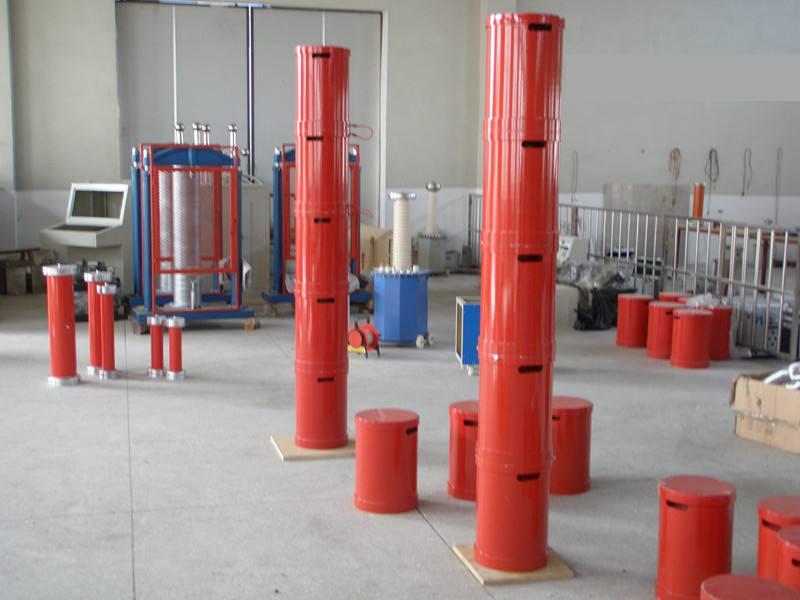

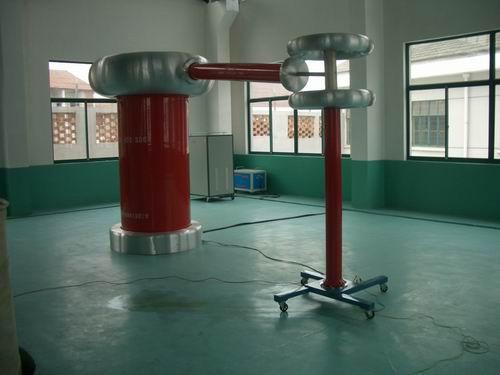

   3. 电抗器可任意组合串联或并联。

四、具体技术性能参数

240/120变频串联谐振成套装置

设备配置（供货）清单

本仪器仪说明；

做35KV电缆试验时、电抗器采用二串二并方法、试验电压60KV满足52KV 、电流2组2A合4A、满足300平方电缆1300米左右试验需要。

做10KV电缆试验时、根据试品不同、电抗器采用单个或多个并联方法、试验电压30KV满足22KV 、电流两并4A、三并6A、四并8A。满足240平方电缆3000米左右试验需要。
