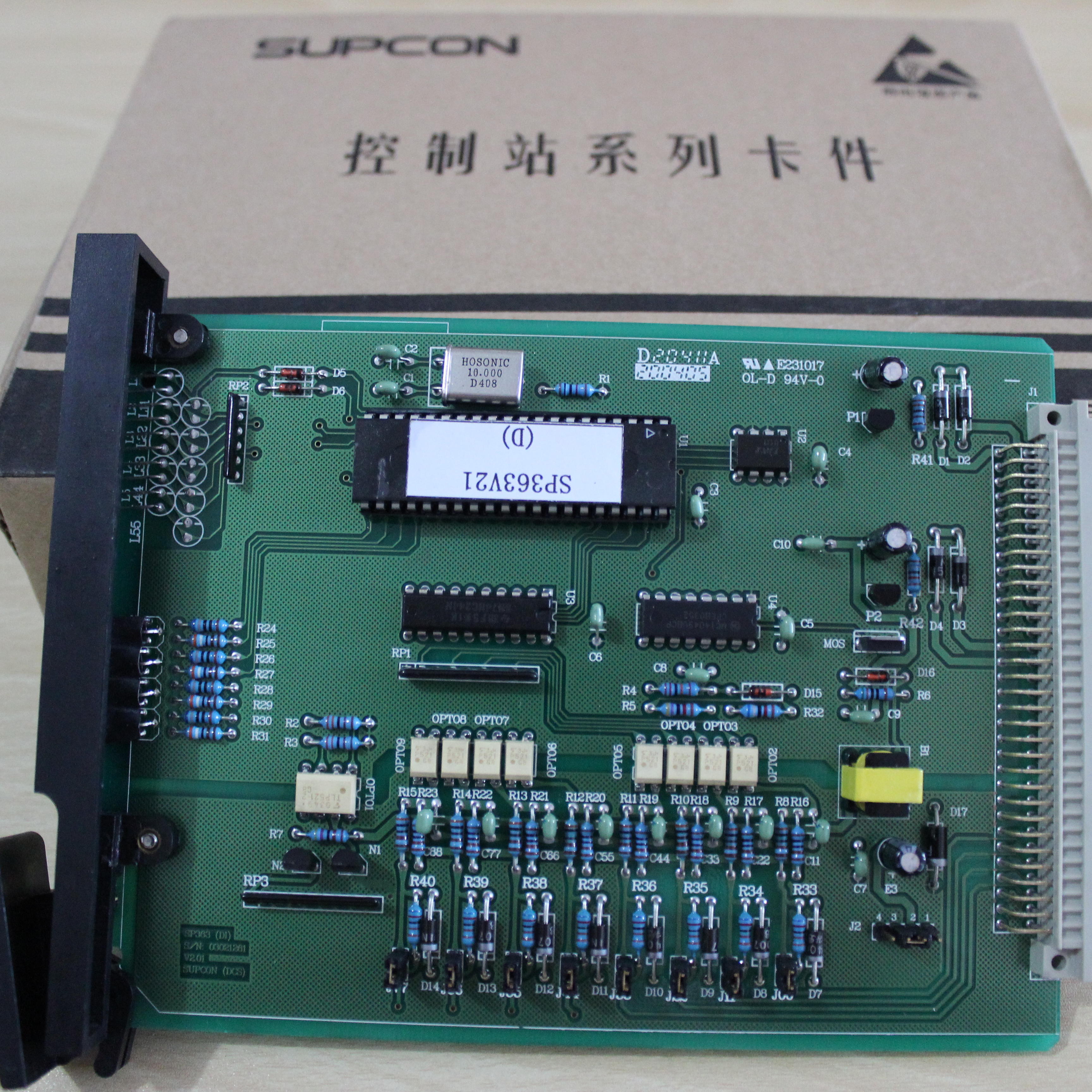

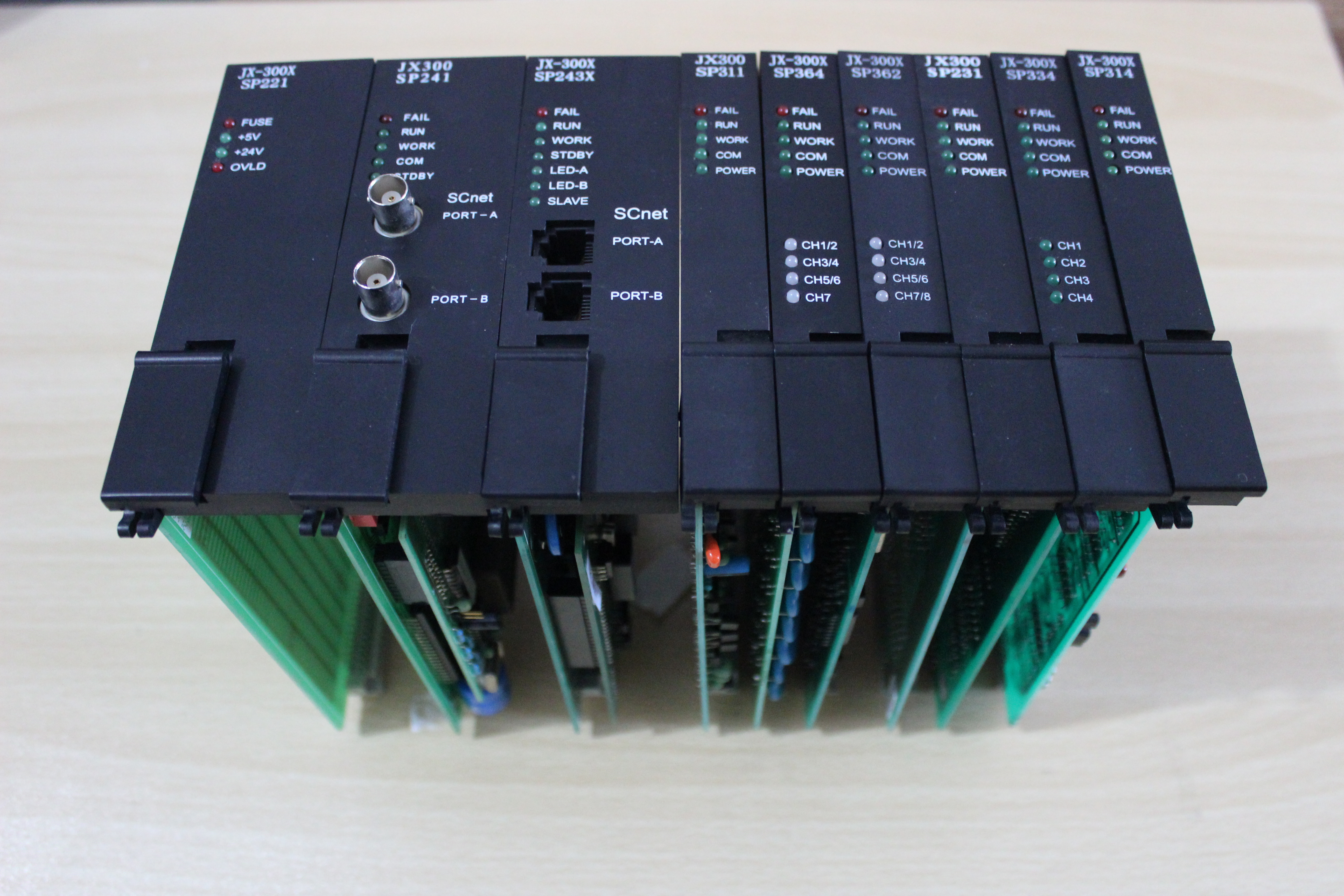

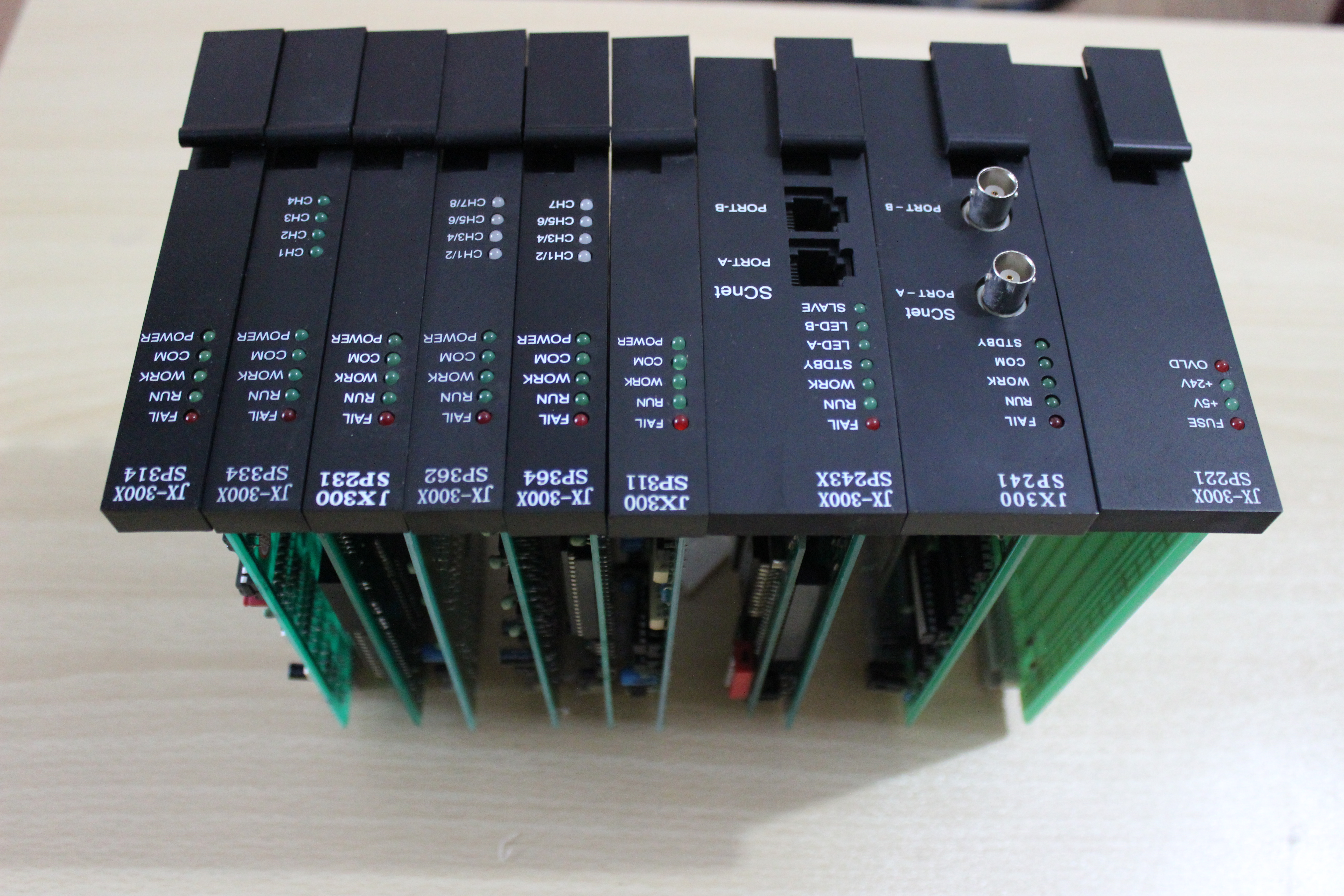

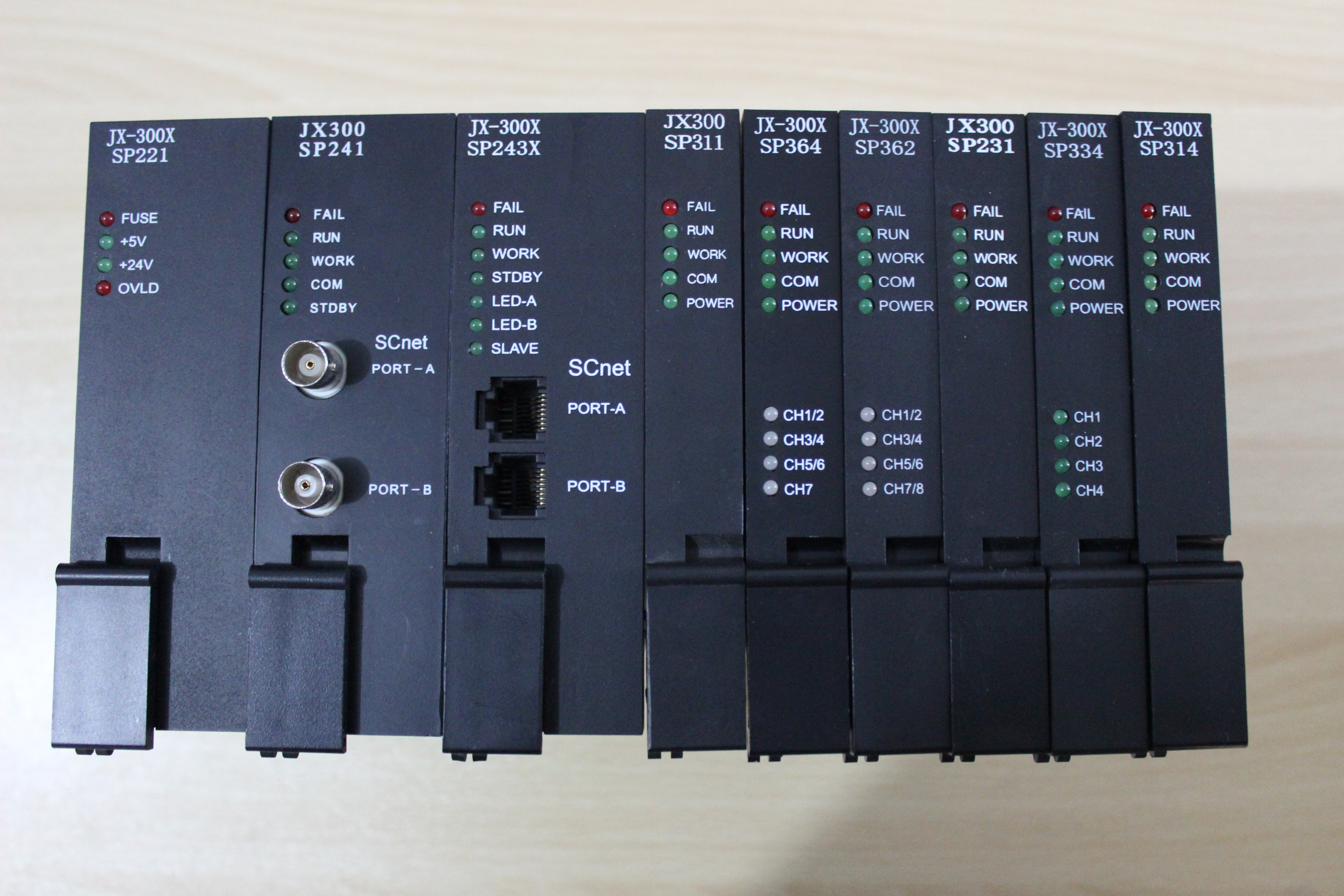

触点型开关量输入卡（部件号SP363）

1．功能

SP363 卡是7 路或8 路数字量信号输入卡，该卡件能够快速响应干触点输入，实现数字信号的准确采集。本卡为智能型卡件，具有卡件内部软硬件（如CPU）运行状况在线检测功能（包括对数字量输入通道工作是否正常进行自检）。

如果卡件内 J2 的通道数已设置为7 路通道，则在系统组态过程中，对该卡件的第8 通道的组态没有任何的实际意义。我们建议当SP363 卡件在设置为7 路通道时，用户不得对第8 路通道进行组态。当卡件按 7 路输入通道使用时，本卡件在电气上与所在I/O 机笼内的其他的SP363 相隔离，每个SP363 卡件具有独立的输入公共端（XXH 端子）。因此，按照7 路通道设置SP363，卡件的分散性增加，提高了输入信号的安全性。

当卡件按 8 路输入通道使用时，同一I/O 机笼内设置为8 路通道工作模式的所有SP363 卡件JCS3 系列硬件 控制站硬件和SP361 卡件的信号负端采用同一公共线输入。此公共线的接线端子位于机笼背部的右侧（端子上标有“DI”字样）。

1）电源供电： 5VDC，20mA（MAX）

24VDC，24mA（MAX）

2）输入通道数量： 7路或8 路（跳线选择）

3）信号类型： 干触点输入（共地）

4）隔离电压： 现场侧与系统侧 500VAC 1 分钟

5）隔离方式： 光电隔离

6）巡检电压： +24V±10%

7）短路电流： 2.5mA

8）触点状态内阻： ON 状态，<1kΩ

SP363卡故障分析表 故障特征 故障原因 排除方法

COM 灯暗 I/O槽位没有组态对 I/O 槽位进行组态

FAIL 灯快闪，RUN

灯暗

卡件复位，CPU 没有正常工作重新插 CPU

FAIL 灯闪烁，周期

2 秒

信号通道故障，或卡件 24 伏供

电出现故障

检查信号通道和卡件的供电电压

FAIL 灯亮,COM 灯

闪烁

组态卡件类型不一致 重新确认卡件类型是否正确，对

I/O 槽位重新组态
