优势

S7-200系列出色表现在以下几个方面：

1、极高的可靠性

2、极丰富的指令集

3、易于掌握

4、便捷的操作

5、丰富的内置集成功能

6、实时特性

7、强劲的通讯能力

8、丰富的扩展模块

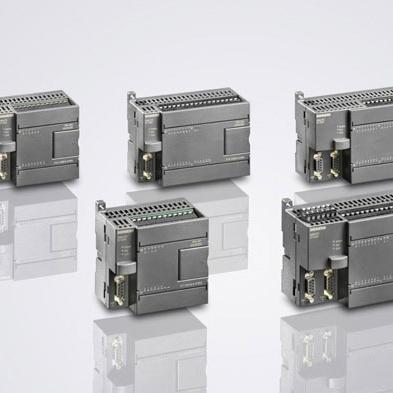

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种***、机械、电力设施、民用设施、环境保护设备等等。如：冲压***，磨床，***机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

功能与设计

CPU单元设计

集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型

CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点

CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。

本机模拟量输入/输出点

CPU 224XP具有2个输入点，1个输出点。

中断输入

允许以极快的速度对过程信号的上升沿作出响应。

高速计数器

-CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

-CPU 224/224XP/226

6个高速计数器（30KHz），具有CPU 221/222相同的功能。

模拟电位器

CPU 221/222 1个

CPU 224/224XP/226 2个

2路高频率脉冲输出（***20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟

例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）

可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块

用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

编程

STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。

STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。

如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。  可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。

有两种不同型号的 PC/PPI 电缆：

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。

带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
