￥1500.00 库存：50 举报

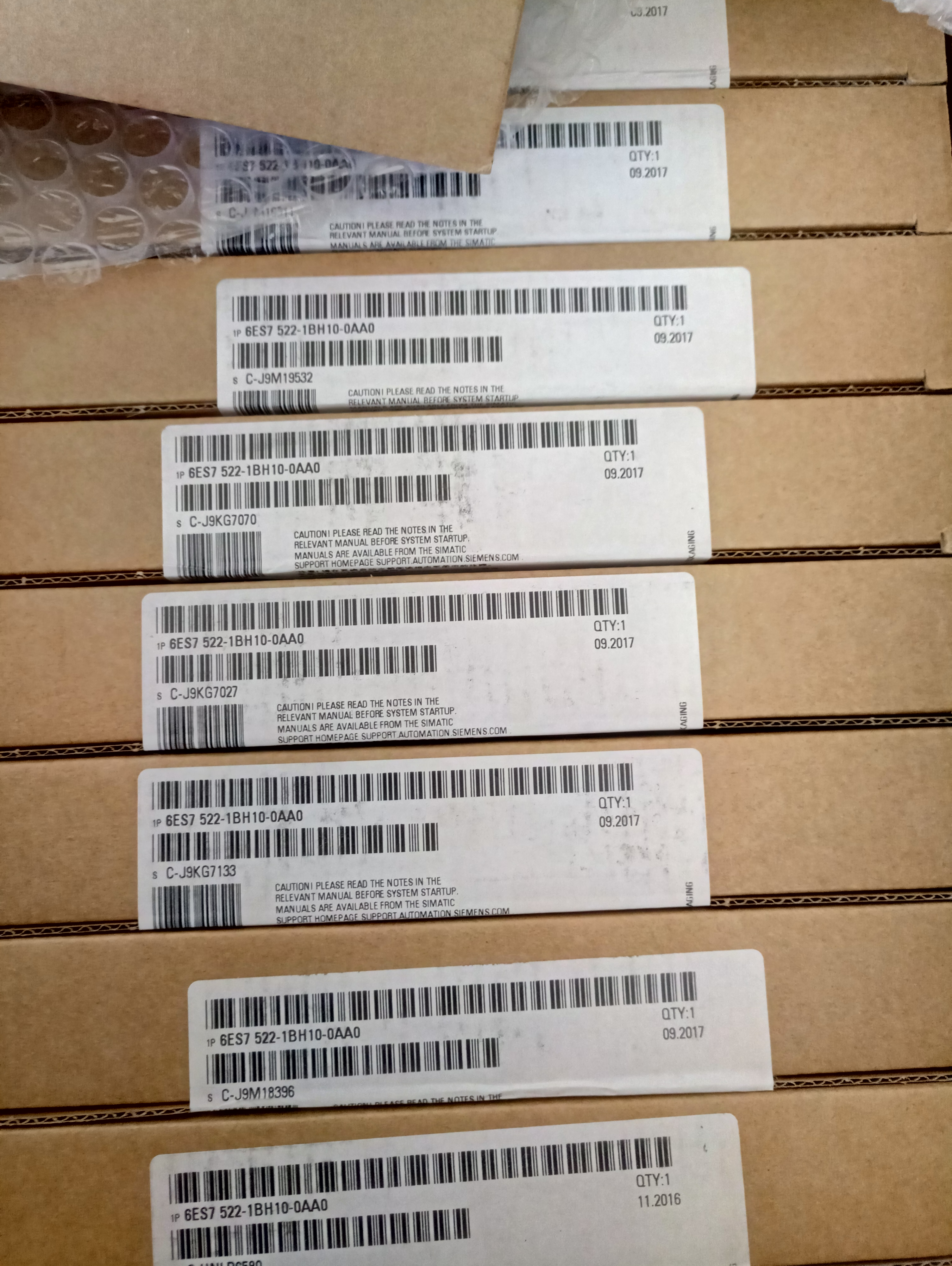

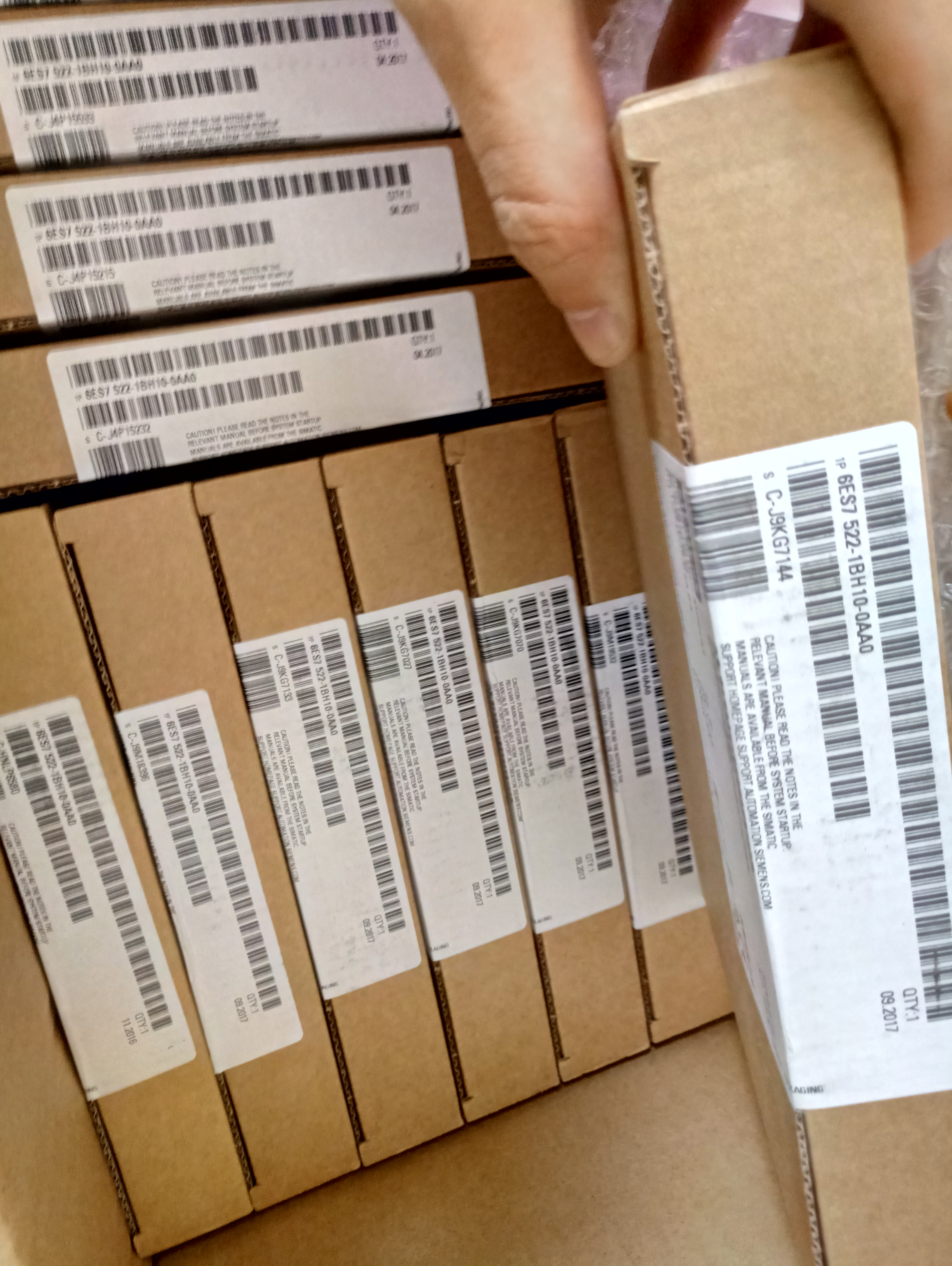

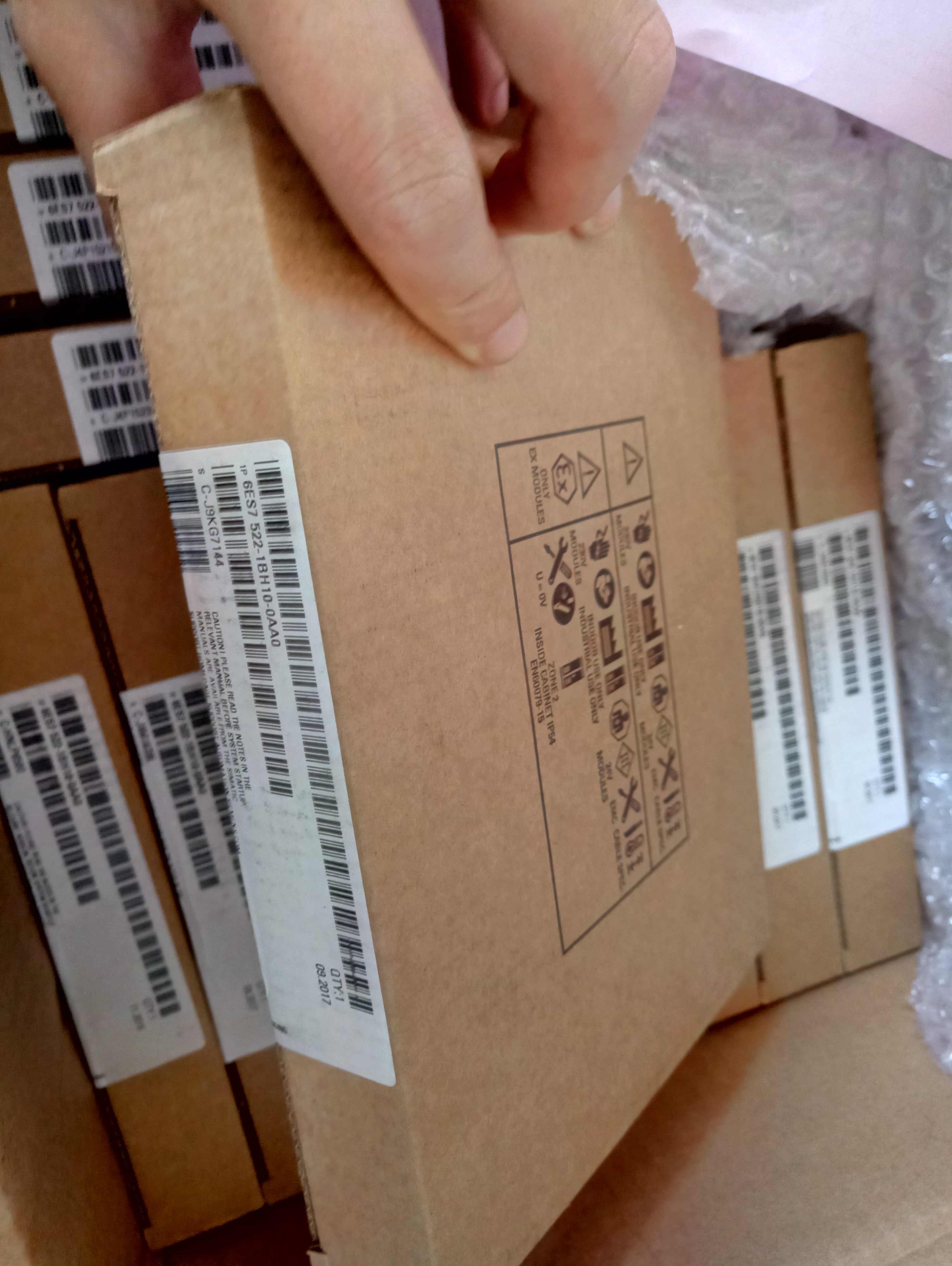

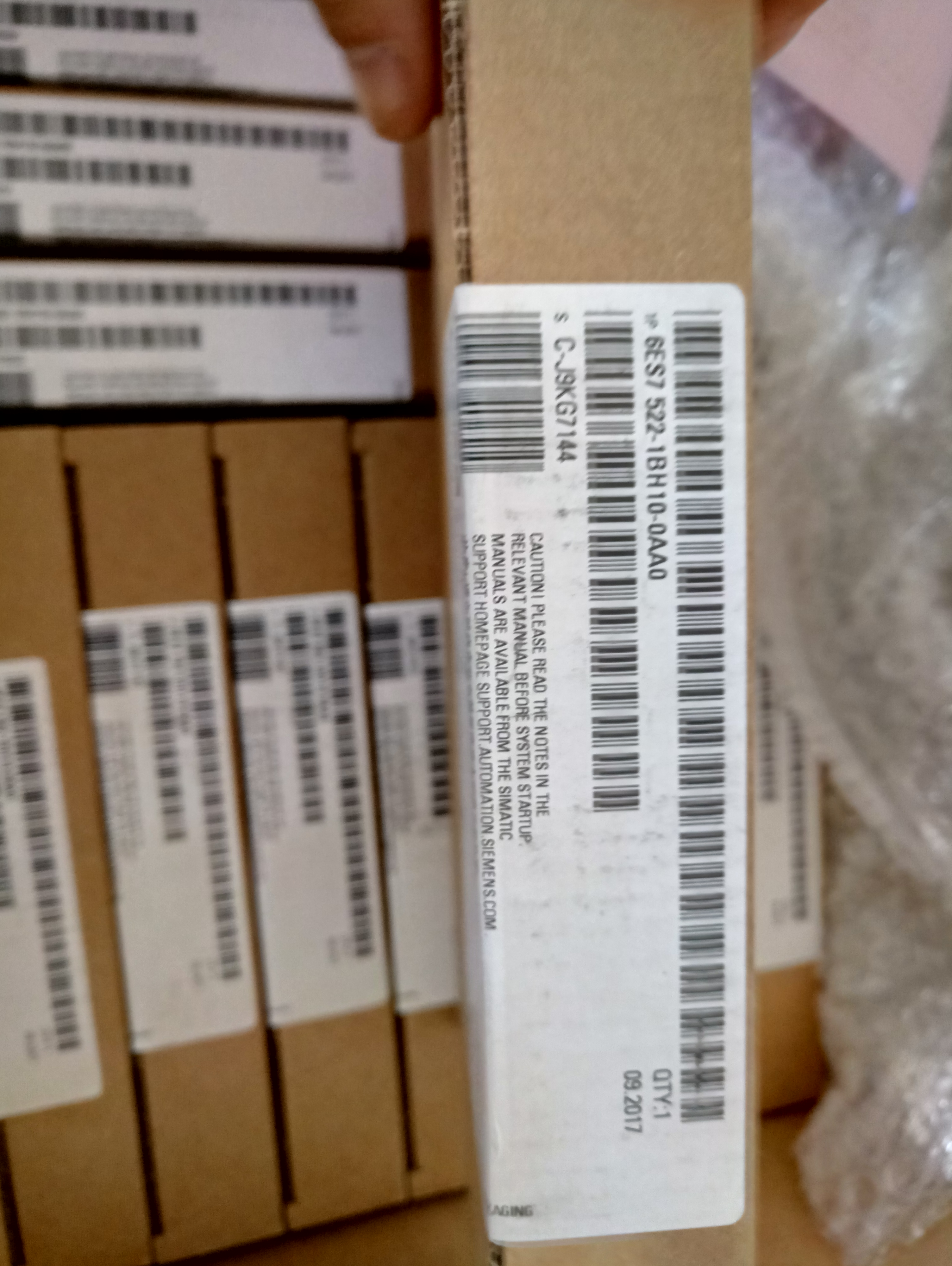

plc西门子s71500数字量扩展模块6ES7522-1BH10-0AA0
品牌：西门子
型号：6ES7522-1BH10-0AA0
货期： 现货 1天内发货
联系我时，请告诉我是在易卖工控网看到的，谢谢！
联系热线： 15986666393 0755-32984168
深圳市佳硕自动化有限公司
8年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———

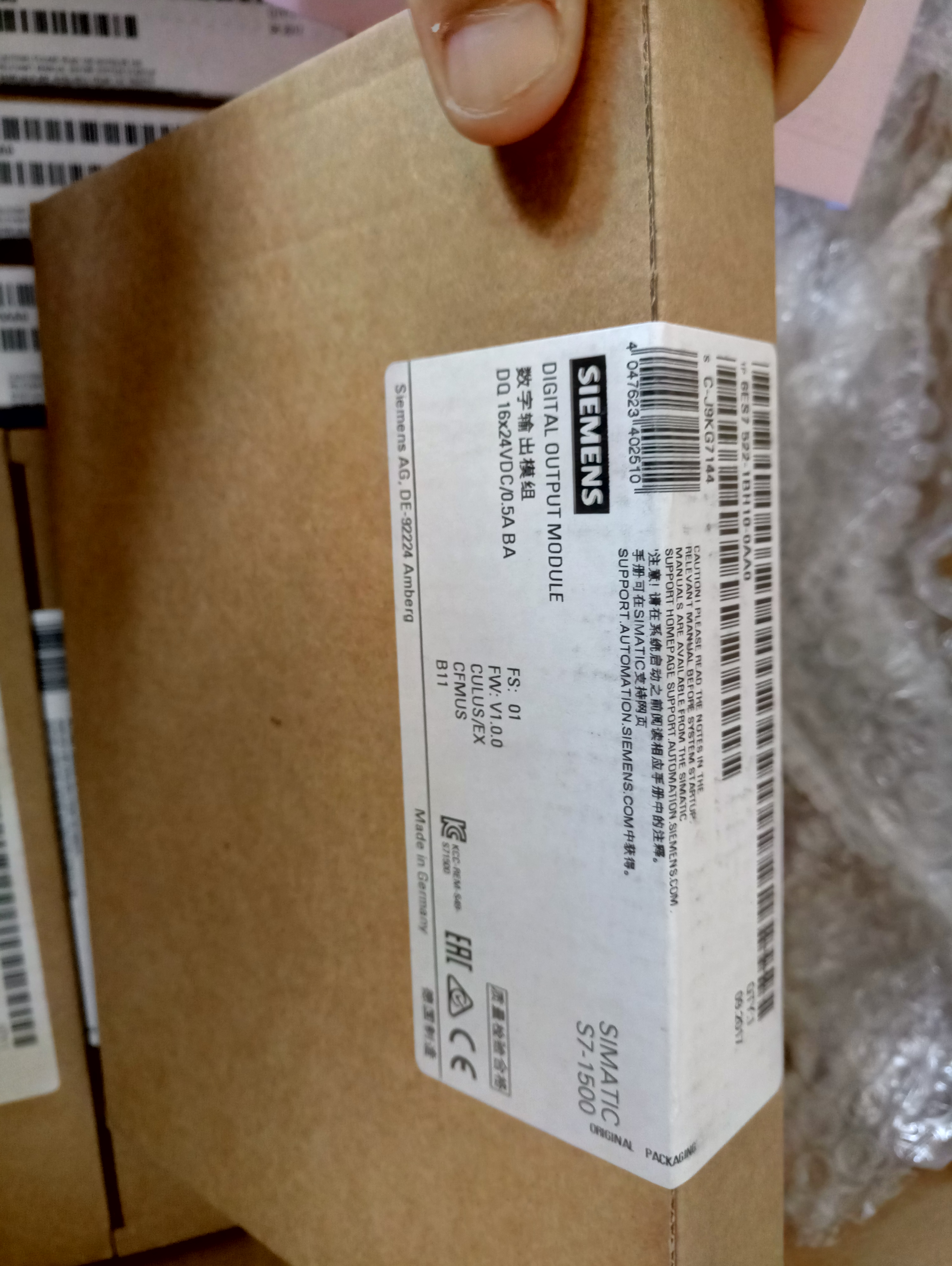

| SIMATIC S7-1500, 数字量输出模块, DQ16xDC 24V/0,5A, 16 通道 8 个一组, 4A 每组 inkl. 前连接器 直插式 | ||
| 一般信息 | ||
| 产品类型标志 | DQ 16x24VDC/0.5A BA | |
| 硬件功能状态 | FS01 | |
| 固件版本 | V1.0.0 | |
| ● 可更新固件 | 是 | |
| 产品功能 | ||
| ● I&M 数据 | 是; I&M0 至 I&M3 | |
| 附带程序包的 | ||
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 | V13 / V13 | |
| ● STEP 7 可组态/ 已集成，自版本 | V5.5 SP3 / - | |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 | V1.0 / V5.1 | |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 | v2.3 / - | |
| 运行模式 | ||
| ● DQ | 是 | |
| ● 带节能功能的 DQ | 否 | |
| ● PWM | 否 | |
| ● 过采样 | 否 | |
| ● MSO | 是 | |
| 电源电压 | ||
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 20.4 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 反极性保护 | 是; 通过每组 7 A 的内部保险丝 | |
| 输入电流 | ||
| 耗用电流，***值 | 30 mA | |
| 输出电压 | ||
| 额定值 (DC) | 24 V | |
| 功率 | ||
| 来自背板总线的功率输出 | 1.15 W | |
| 功率损失 | ||
| 功率损失，典型值 | 2.2 W | |
| 数字输出 | ||
| 数字输出类型 | 晶体管 | |
| 数字输出端数量 | 16 | |
| P 开关 | 是 | |
| 短路保护 | 是 | |
| ● 响应阈，典型值 | 1 A | |
| 感应式关闭电压的限制 | L+ (-53 V) | |
| 控制数字输入 | 是 | |
| 输出端的通断能力 | ||
| ● 电阻负载时的***值 | 0.5 A | |
| ● 照明负载时的***值 | 5 W | |
| 负载电阻范围 | ||
| ● 下限 | 48 Ω | |
| ● 上限 | 12 kΩ | |
| 输出电压 | ||
| ● 对于信号 “1”，最小值 | L+ (-0.8 V) | |
| 输出电流 | ||
| ● 对于信号“1”的额定值 | 0.5 A | |
| ● 针对信号“1”的允许范围，***值 | 0.5 A | |
| ● 针对信号“0”的剩余电流，***值 | 0.5 mA | |
| 电阻负载时的输出延迟 | ||
| ● 从 “0” 到“1”，***值 | 100 µs | |
| ● 从 ”1” 到“0”，***值 | 500 µs | |
| 两个输出端并联 | ||
| ● 用于逻辑连接 | 是 | |
| ● 用于增加功率 | 否 | |
| ● 用于冗余控制负载 | 是 | |
| 开关频率 | ||
| ● 电阻负载时的***值 | 100 Hz | |
| ● 电感负载时的***值 | 0.5 Hz; 符合 IEC 60947-5-1，DC-13 | |
| ● 照明负载时的***值 | 10 Hz | |
| 输出端的总电流 | ||
| ● 每个通道的***电流 | 0.5 A; 参见手册中的附加说明 | |
| ● 每个组的***电流 | 4 A; 参见手册中的附加说明 | |
| ● 每个模块的***电流 | 8 A; 参见手册中的附加说明 | |
| 导线长度 | ||
| ● 屏蔽，***值 | 1 000 m | |
| ● 未屏蔽，***值 | 600 m | |
| 等时模式 | ||
| 节拍同步运行（应用程序至端口同步） | 否 | |
| 报警/诊断/状态信息 | ||
| 诊断功能 | 否 | |
| 可接入替代值 | 否 | |
| 报警 | ||
| ● 诊断报警 | 否 | |
| 诊断信息 | ||
| ● 电源电压监控 | 否 | |
| ● 断线 | 否 | |
| ● 短路 | 否 | |
| ● 累积故障 | 否 | |
| 诊断显示 LED | ||
| ● RUN LED | 是; 绿色 LED | |
| ● ERROR LED | 是; 红色 LED | |
| ● 电源电压监控 (PWR-LED) | 是; 绿色 LED | |
| ● 通道状态显示 | 是; 绿色 LED | |
| ● 用于通道诊断 | 否 | |
| ● 用于模块诊断 | 否 | |
| 电位隔离 | ||
| 通道的电势分离 | ||
| ● 在通道之间 | 否 | |
| ● 在通道之间，分组点数 | 8 | |
| ● 在通道和背板总线之间 | 是 | |
| 绝缘 | ||
| 绝缘测试，使用 | 707 V DC（测试类型） | |
| 分布式运行 | ||
| 按优先级启动 | 是 | |
| 尺寸 | ||
| 宽度 | 25 mm | |
| 高度 | 147 mm | |
| 深度 | 129 mm | |
| 重量 | ||
| 重量，约 | 230 g | |
| 其他 | ||
| 提示： | 供货范围包括 40 针的嵌入式前置连接器 | |
| 上一次修改： | 2017/12/23 | |
