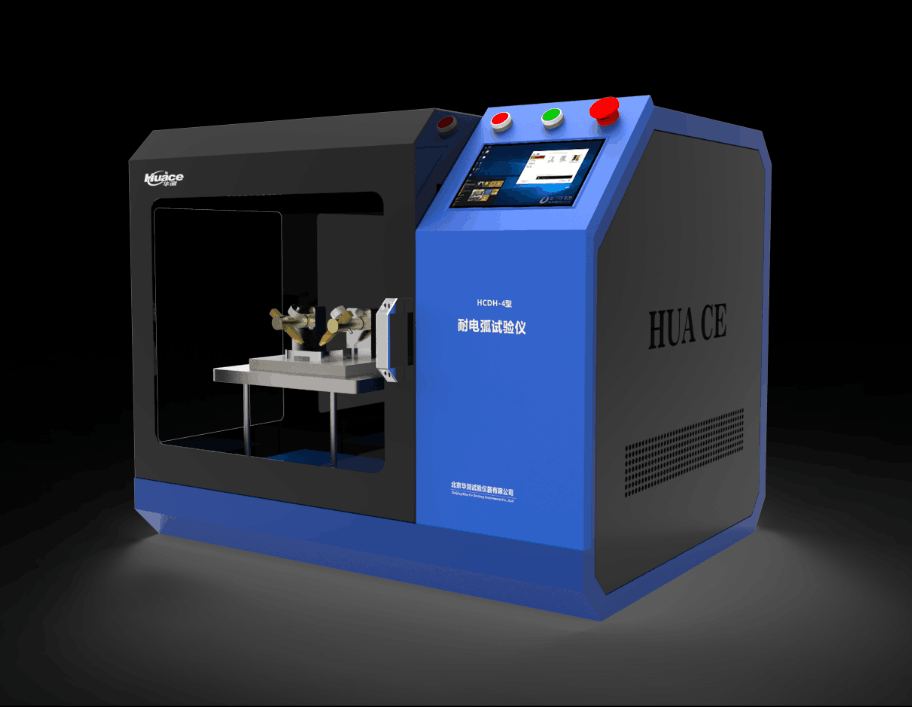

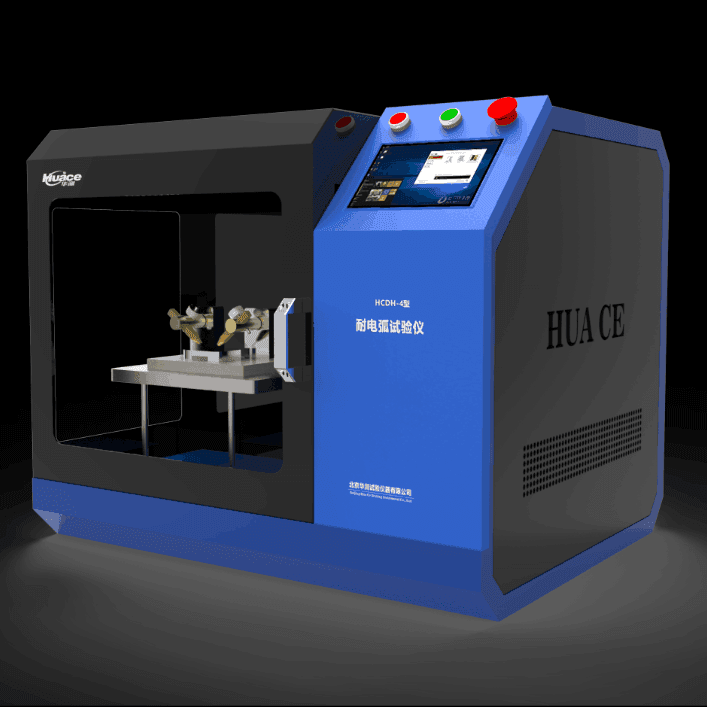

北京智能化小电流耐电弧试验机厂家直销HCDH-III




一、耐电弧试验仪型号：    HCDH-Ⅲ型
二、华测耐电弧试验仪的适用范围及功能：
本试验仪器符合GB/T 1411-2002 《干固体绝缘材料 耐高电压、小电流电弧放电的试验 》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A试验方法。适应于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料等介质的耐电弧性能测试；耐电弧试验机采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。本试验仪器采用上位机控制，操控软件采用LabVIEW编写，更加人性、智能化。
                               （软件操作界面）
三、耐电弧试验仪相关技术参数：
1 电弧通断时间误差：小于 ≤4ms
2 调压器容量：1kVA
3 额定试验电压：12.5kV
4 试验电压精度：≤ 1％
5电流测量精度：≤ 1%
6 电极对试样压力：（0.5±0.05）N
7 电极材料：钨棒
8 电极距离：（6.35±0.1）mm（IEC）
9 使用环境温度：（23±2）℃
10 使用环境湿度：（50±5）%
11 电源：220V±5%  50Hz  10A


四、耐电弧试验程序如下：
程序段    电弧电流
mA    电弧通断时间s    各程序段持续时间s    试验总时间s
        IEC 61621    ASTM D495
1    10    1/8s通 7/8s断    1/4s通 7/4s断    60    60
2    10    1/4s通 3/4s断    1/4s通 3/4s断    60    120
3    10    1/4s通 1/4s断    1/4s通 1/4s断    60    180
4    10    连续通    60    240
5    20    连续通    60    300
6    30    连续通    60    360
7    40    连续通    60    420


五、耐电弧安全防护措施：
（1）超压保护
（2）过流保护
（3）短路保护
（4）安全门开启保护
（5）软件误操作保护
六、耐电弧标准配置：
1  耐电弧测试仪主机                                        1台
2  电极系统                                                1套
3  电源电缆                                                1根
4  6.35mm 标准电极间距量块                                 1个
5  角度标准块                                              1个
6  产品校准证书                                            1份
7  试样台                                                  1个
8  使用说明书                                              1本
9  GB/T 1411 标准                                          1份
10  IEC 61621 标准                                         1份
11  接地放电棒                                             1根
12  装箱单                                                 1份
13 联想品牌电脑                                            1台
14 惠普喷墨打印机                                          1台
