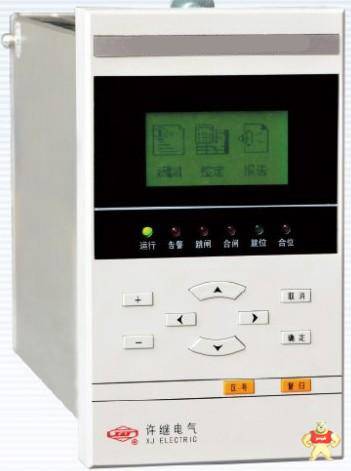

装置硬件：

后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计，可分散安装于开关柜上运行。

双32位高性能嵌入式微机处理器，大容量的RAM和Flash Memory；利用SoC解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。

16位高精度A/D作为数据采集，数据采集每周波64点，保护测量精度高。

可保存不少于400个最近发生的事件报告及运行报告。

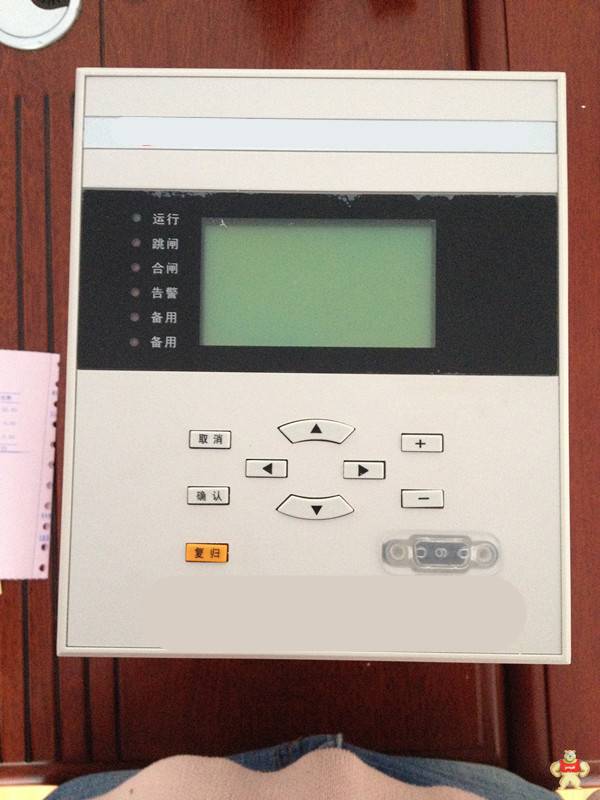

采用图形液晶，中文显示，菜单式操作。

主要特点

 装置输入电源交直流通用，现场适应能力强：

装置辅助电源交直流通用，最高输入电压可达500V，适用于各种复杂的供电场所；

装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应。

 装置电流输入范围宽，5A、1A通用，用户选型、使用方便。

 装置通讯功能强大，装置标准配置两路以太网和两路RS485通讯接口，便于多种组网方式，装置支持IEC61850、IEC-103、TCP-103、MODBUS-RTU等多种通讯规约，通讯灵活，方便与各种微机监控或保护管理机联网通讯。

 装置对时功能强大，支持网络对时、PPS、PPM或B码等多种对时方式。

 装置采用双32位高性能嵌入式微机处理器，大容量的RAM和Flash Memory；利用SoC解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。

 装置采用16位高精度A/D作为数据采集，数据采集每周波64点，保护测量精度高。

 后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。

 可保存四组共400个最近发生的事件报告及运行报告。

 采用图形液晶，中文显示，菜单式操作。

 实时多任务操作系统，模块化编程；实时性好，可靠性高。

 8套保护定值，定值区切换安全方便。

 装置标准配置3路4-20mA输出及4路4-20mA输入，便于工业客户的模拟量采集及控制功能的扩展。

 丰富的开入开出资源，开入多达30路，开出达16路，便于信号扩展或控制输出

技术指标

1 额定数据

a. 额定交流数据：

交流电压： 100/ V, 100V 3

交流电流： 5A 或1A

额定频率： 50Hz

b. 热稳定性：

交流电压回路：长期运行 1.4Un

10s 2Un

交流电流回路：长期运行 2In

1s 50In

2.2 装置功耗

a. 交流电压回路： 每相不大于0.5VA；

b. 交流电流回路： In=5A 时每相不大于1VA；

In=1A 时每相不大于0.5VA；

c.保护电源回路: 正常工作时，不大于8W；保护动作时，不大于12W。

3 环境条件

a. 环境温度：

工作： -25℃～+55℃。

储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀

性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转

的变化，温度恢复后，装置应能正常工作。

b. 相对湿度：最湿月的月平均***相对湿度为90％，同时该月的月平均最低温度为25℃且

表面不凝露。最高温度为+40℃时，平均***湿度不超过50％。

c. 大气压力：80kPa～110kPa（相对海拔高度2km 以下）。

4 抗干扰性能

a. 振荡波抗扰度检验：能承受GB/T14598.13－2008 第4 章规定的严酷等级为Ⅲ级的频率为

1MHz 及100kHz 衰减振荡波（***半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰

试验。

b. 静电放电检验：能承受GB/T14598.14-2010 第4 章规定的严酷等级为Ⅳ级的静电放电试

验。

c. 射频电磁场辐射抗扰度检验：能承受GB/T14598.9－2010 第4 章规定的严酷等级为Ⅲ级

的辐射电磁场干扰试验，试验场强为10 V/m（有效值）。

d. 电快速瞬变脉冲群抗扰度检验：能承受GB/T14598.10－2012 第4 章规定的严酷等级为A

级的电快速瞬变/脉冲群抗扰度试验。

e. 浪涌抗扰度检验：能承受GB/T14598.18—2012 第4 章规定的严酷等级为Ⅳ级的浪涌抗扰度试验。

f. 射频场感应的传导骚扰的抗扰度检验：能承受GB/T14598.17—2005第4章规定的严酷等级为Ⅲ级的射频场感应的传导骚扰的抗扰度试验。

g. 工频磁场抗扰度检验：能承受GB/T17626.8－2006第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。

h. 电磁发射试验：能承受GB/T14598.16－2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。

i. 工频抗扰度检验：能承受GB/T 14598.19—2007第4章规定的工频抗扰度试验。

j. 脉冲磁场抗扰度检验：能承受GB/T17626.9－2011第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。

k. 阻尼振荡磁场抗扰度检验：能承受GB/T17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。

5 绝缘性能

a. 绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。

b. 介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。

c. 冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。

6 机械性能

a. 振动响应：装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为I级振动响应检验。

b. 振动耐久：装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为I级振动耐久检验。

c. 冲击响应：装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。

d. 冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。

e. 碰撞：装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。

f. 地震：装置能承受IEC 60255-21-3:1993规定的严酷等级为1级的地震能力。

7 测量精度

a. 各模拟量的测量误差不超过额定值的±0.2%;

b. 功率测量误差不超过额定值的±0.5%;

c. 频率测量精度不超过±0.01Hz;

c. 4-20mA测量误差不超过±0.02mA;

d. 开关量输入分辨率不大于2ms.

8 触点容量

a. 在电压不大于250V，电流不大于1A，时间常数为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。

b. 在电压不大于250V，电流不大于2A 的交流回路（cosφ=0.4±0.1）中触点断开容量为250VA，长期允许通过电流不大于5A。
