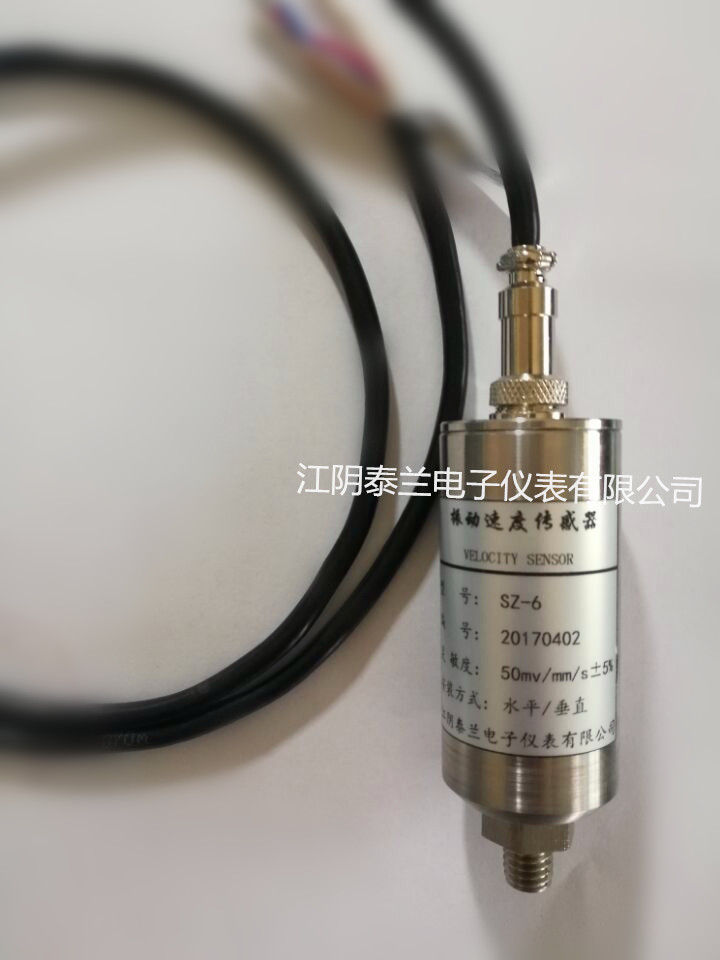

原厂江阴泰兰直销SZ-4，SZ-4V，SZ-6，

振动传感器50mV/mm/s±5%

本厂生产的SZ系列振动传感器，可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的***振动，其输出电压与振动速度成正比，故又称速度式振动传感器，可以把速度量经过积分转换成位移量。它直接安装在机器外部，故使用维护极为方便。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。但是，对于大部分的滑动轴承机器，通常其轴振动传递到轴承座上时被衰减或歧变，因此尽量采用电涡流传感器直接测量轴的振动，更准确、全面。

是属于惯性式传感。是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与振动仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它振动仪表或交流电压表进行测量。

Ø  电气指标：

2  灵 敏 度： 20/30/40/50/100mv/mm/s

2  频率响应： 10到1000 Hz

2  自振频率： 10Hz

2  可测振幅： ≤2000μm(P — P)

2  ***加速度：10g

Ø  物理指标：

2  外形尺寸：φ35×80mm

2  重    量：约350g

2  测量方向：垂直或水平

Ø  环境指标：

2  温   度： -10℃到+100℃，相对湿度 ≤90%

Ø  订货指南：

2  SZ-6-AXX—BXX—CXX

测量方向AXX：01—垂直

02—水平

03—垂直、水平两用

接头选项BXX：01—航空插头

              02—直接引线

              03—接线端子

电缆长度CXX：订货时以1 m 递增，例如：010=1.0m默认m
