PCB板应力测试系统

主要应用：

PCB板裁切应力测试、PCB板ICT应力测试、PCB板装夹应力测试、PCB板螺丝锁紧应力测试、PCB板跌落试验测试。

日本共和KYOWA PCD-400A应变测试仪应力应变测试仪,应变测试仪,应力测试仪,应变仪,KYOWA

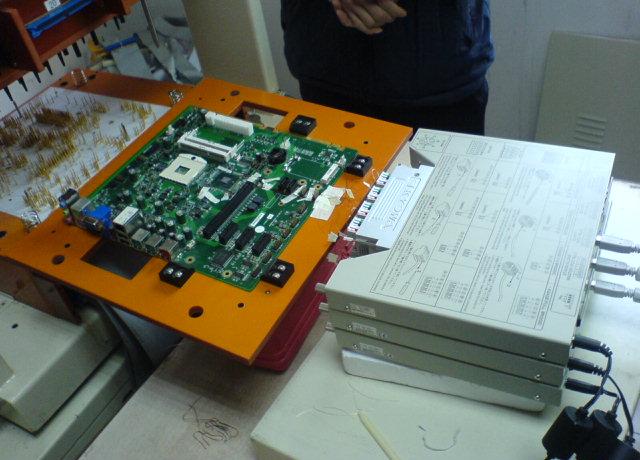

ICT 应力测试

日本共和KYOWA PCD-400A应变测试仪应力应变测试仪,应变测试仪,应力测试仪,应变仪,KYOWA

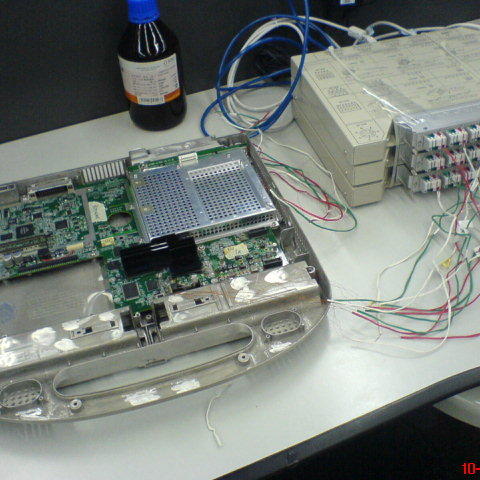

锁螺丝应力测试

日本共和KYOWA PCD-400A应变测试仪应力应变测试仪,应变测试仪,应力测试仪,应变仪,KYOWA

分板应力测试

日本共和KYOWA PCD-400A应变测试仪应力应变测试仪,应变测试仪,应力测试仪,应变仪,KYOWA

PCD-400A
传感器接口放大器

概要

●使用另售的链接接头, 可4台同时采样
●支持TEDS（仅限使用输入适配器：UI-10A, UI-11A时）
●***采样频率为10kHz

特点

PCD-400A是载波型测量仪器, 通过USB接口可以测量应变片, 应变片式传感器，电压。通过堆叠连接, 最多可简单地增设到16个通道。

规格

测量对象	应变片、应变片式传感器
测量通道数	4
同步运行	最多4台、16通道
适合应变片电阻	1/4桥法（2线式、3线式） 120Ω 半桥法，全桥法 120Ω～1000Ω
输入接头	D-sub 37针
电桥电源	AC 2Vrms
应变率	2.00固定
平衡调整范围	电阻±2%（±10000×10-6应变量）或以内容量5000pF或以内
平衡调整方式	电阻纯电子式自动平衡方式容量CST方式（自动追踪）
非线性	±0.1%FS或以内
测量量程	200，500，1000，2000，5000，10000，20000×10-6应变量的7段精度±0.5%FS或以内
响应频率范围	DC～200Hz，偏差±10%或以内
采样	采样频率 : ***10kHz（设定10kHz时，最多可同步测量4台16通道）
低通滤波器	传达特性 : 2次Butter Worth型截止频率 : 10,30,100Hz,及FLAT的4段截止点的振幅比 : -3dB±1dB 減衰特性 : -12dB±1dB/oct.
AD转换器分辨率	24位
设定值的保持	量程，平衡调整值等保存在内部非易失性内存
TEDS功能	从TEDS传感器读取信息（仅限输入适配器 UI-10A,UI-11A）有写入通道名称的功能（仅限制造公司ID为共和时）
接口	USB2.0（High Speed规格，用USB3.0也能工作）
稳定度	温度零点：±0.2×10-6应变量/℃或以内灵敏度：±0.05%/℃或以内时间零点：±1×10-6应变量/8h或以内灵敏度：±0.3%/8h或以内
绝缘耐圧	输入-机箱间AC250V，1分钟
使用温度湿度范围	0～40℃，20～85%RH（无结露现象）
耐振性	±29.42m/s2（3G），5～200Hz（各轴12周期，10分/1周期）
电源	DC11～16V 接头型号：RM12BRD-4PH（广濑电机株式会社生产）
消耗电流	0.7A或以下（DC12V)
外形寸法	210（W）×35（H）×157.5（D）mm（不含凸起部）
重量	约700g

适用规格

EMC指令	EN61326-1（A级）
RoHS指令	EN50581

标准配件

标准配件	USB电缆 N-38（1m）接地线 P-72（5m）动态数据收录软件 DCS-100A

选购配件

选购配件	AC适配器 UIA345-12 USB电缆 N-39（2m） DC电源电缆 P-76（2m）连接电缆 N-97（10cm）连接用接头装置 ST-1A 堆叠固定板 CN-20（最多4台）应变片式传感器用输入适配器 UI-10A（可对应TEDS）应变片用输入适配器 UI-11A（可应对TEDS）带操作杆应变片用输入适配器 UI-15A 单触锁定式应变片用输入适配器 UI-16A 单触式输入适配器 UI-55A
