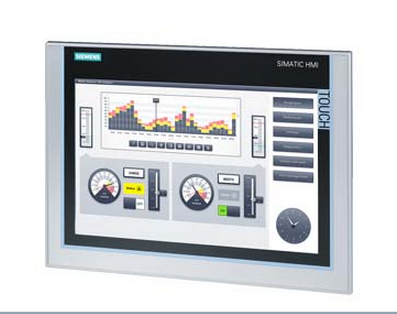

SIMATIC HMI TP1200 Comfort, Comfort 面板, Touchbedienung, 12" Widescreen-TFT-Display, 16 MIO 颜色, PROFINET 接口, MPI/PROFIBUS-DP 接口, 12MByte Projektierungsspeicher, Windows CE 6.0, 可项目组态 ab WinCC Comfort V11

一般信息

产品类型标志    SIMATIC HMI TP1200 Comfort

显示

显示屏规格    TFT

屏幕对角线    12.1 in

屏幕宽度    261.1 mm

屏幕高度    163.2 mm

颜色数量    16 777 216

分辨率（像素）

● 水平图像分辨率    1 280 Pixel

● 垂直图像分辨率    800 Pixel

背光灯

● MTBF 背景照明（温度为 25 °C 时）    80 000 h

● 可调节背景照明    是; 0-100 %

操作元件

键盘字体

● 功能按键

— 功能按键数量    0

● 带有 LED 的按键    否

● 系统按键    否

● 数字键盘    是; 屏幕键盘

● 字母数字键盘    是; 屏幕键盘

触摸屏

● 触摸屏规格    是

过程操作扩展

● DP 直接 LED（LED 作为 S7 输出外设）

— F1...Fx    0

● 直接按键（按键作为 S7 输入外围设备）

— F1...Fx    0

● 直接按键（触摸按键作为 S7 输入外围设备）    40

安装方式/安装

安装位置    垂直

可以垂直安装（纵向格式）    是

可以横向安装（横向格式）    是

无外部通风时的***允许倾斜角度    35°

电源电压

电源的电压类型    DC

额定值 (DC)    24 V

允许范围，下限 (DC)    19.2 V

允许范围，上限 (DC)    28.8 V

输入电流

耗用电流（额定值）    0.85 A

接通电流脉冲 I²t    0.5 A²·s

功率

接收的有效功率典型值    20 W

中央处理器

处理器类型    X86

存储器

闪存    是

RAM    是

用于用户数据的可用存储器    12 Mbyte

输出类型

Info LED    否

电源 LED    否

Error LED    否

声音

● 蜂鸣器    否

● 扬声器    是

时间

时钟

● 硬件时钟（实时时钟）    是

● 软件时钟    是

● 缓存    是; 缓冲持续时间典型值为 6 周

● 可同步    是

接口

工业以太网接口数量    1; 2 个端口（交换机）

RS 485 接口数量    1; RS 422/485 接口组合

RS 422 接口数量    0; 共同附带 RS485

RS 232 接口数量    0

USB 接口数量    2; USB 2.0

● USB-Mini-B    1; 5 针

20 mA 接口数量 (TTY)    0

并行接口数量    0

其他接口数量    0

SD 卡插槽数量    2

带软件接口    否

工业以太网

● 工业以太网状态 LED    2

● 集成开关的端口数量    2

协议

PROFINET    是

PROFINET IO 支持的协议    是

IRT    是; WinCC V12 以上版本

MRP    是; WinCC V12 以上版本

PROFIBUS    是

MPI    是

协议（以太网）

● TCP/IP    是

● DHCP    是

● SNMP    是

● DCP    是

● LLDP    是

网络属性

● HTTP    是

● HTTPS    是

● HTML    是

● XML    是

● CSS    是

● Active X    是

● JavaScript    是

● Java VM    否

其他协议

● CAN    否

● 支持 EtherNet/IP 协议    是

● MODBUS    是

EMV

依据 EN 55 011 标准抑制无线电干扰辐射

● 极限值等级 A 适用于工业领域中的应用    是

● 极限值等级 B 适用于居民区中的应用    否

防护等级和防护类别

IP（正面）    IP65

包括类型 4，正面    是

包括类型 4x 正面    是

IP（背面）    IP20

标准、许可、证书

CE 标记    是

cULus    是

RCM（C-TICK 格式）    是

KC 许可    是

船舶建造许可

● 德国劳埃德船级社 (GL)    是; E-Stand 10 以上

● 美国船舶检验局 (ABS)    是; E-Stand 10 以上

● 必维国际检验集团 (BV)    是; E-Stand 10 以上

● 挪威船级社 (DNV)    是; E-Stand 10 以上

● 英国劳氏船级社 (LRS)    是; E-Stand 10 以上

● 日本船级社 (Class NK)    是; E-Stand 10 以上

● 波兰船级社 (PRS)    否

在防爆区域使用

● ATEX 区域 2    是

● ATEX 区域 22    是

● IECEx 2 区    是

● IECEx 22 区    是

● cULus I 类 1 区    否

● cULus I 类 2 区，2 级    是

● FM I 类 2 级    是

环境要求

运行中的环境温度

● 操作（垂直安装）

— 垂直安装时的最小值    0 °C

— 垂直安装时的***值    50 °C; （55 °C，参见文献 ID：64847814）

● 操作（***倾斜角度）

— ***倾斜角度时的最小值    0 °C

— ***倾斜角度时的***值    40 °C

● 操作（垂直安装，纵向格式）

— 垂直安装时的最小值    0 °C

— 垂直安装时的***值    40 °C

● 操作（***倾斜角度，纵向格式）

— ***倾斜角度时的最小值    0 °C

— ***倾斜角度时的***值    35 °C

运输/储存时的环境温度

● 最小值    -20 °C

● ***值    60 °C

相对空气湿度

● 操作，***值    90 %; 无凝结

操作系统

专有    否

预安装的操作系统

● Windows CE    是

组态

消息显示    是

报文系统（包括缓冲器和应答器）    是

过程值显示（输出）    是

可规定过程值（输入）    是

方案管理    是

组态软件

● STEP 7 Basic (TIA Portal)    否

● STEP 7 Professional (TIA Portal)    否

● WinCC flexible Compact    否

● WinCC flexible Standard    否

● WinCC flexible Advanced    否

● WinCC Basic (TIA Portal)    否

● WinCC Comfort (TIA Portal)    是; V11 以上版本

● WinCC Advanced (TIA Portal)    是; V11 以上版本

● WinCC Professional (TIA Portal)    是; V11 以上版本

语言

在线语言

● 联机/运行时间语言数量    32

语言
