总体特征
ABB新的Tmax断路器有7种型号：T1、T2、T3、T4、T5、T6和T7，额定工作电流从1A至1600A。
全部3极和4极断路器均有固定式；其中，T2、T3、T4和T5还具有插入式，而T4、T5、T6和T7更具有抽出式。
在380/415V时，分断能力定义如下：
B 1kA
C 25kA
N 36kA
S 50kA
H 70kA
L 85kA（适用于T2）或
120kA（适用于T4、T5和T7）
V 200kA
型号说明

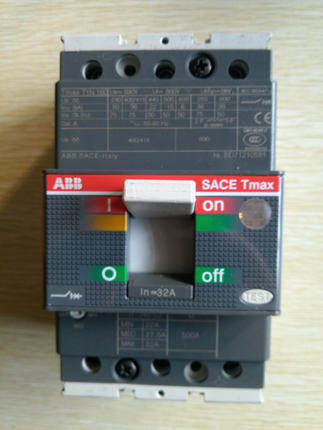

ABB塑壳断路器
ABB 设计的2种系列的 塑壳断路器：众所周知的Isomax S系列和新开发的Tmax系列（在2003国际设计中，以其技术含量和环保而闻名）。此外，Tmax 更具有极高的性能水平：外形尺寸小，安装简单。再加上双重绝缘，确保操作者安全。因其Tmax 断路器的卓越性能以及脱扣器和附件的完整性，可使用在交流和直流用电工厂的主配电和子配电中。
Tmax 特性 Tmax系列技术高，采用了最先进的设计和模拟工具，保证在最小的外形尺寸上达到最优的性能。 由于灭弧室采用最新科技和能够加快分闸速度，Tmax系列断路器可极大地限制允通能量、减少电流峰值，从而避免装置过热和降低电动应力。 此外，Tmax系列断路器使用了一套完全通用和标准的附件，具有很多优点：减少库存、方便灵活和使用方便。它们皆可选配(使用电流高达500A的)新型剩余电流脱扣器。(RC221, RC222, RC223) 应用领域
塑壳断路器应用在工业和城市低压工厂，工作电流从1 - 1000A。它们安装在直流和交流配电柜中，用于电机保护（电机控制中心）、发电机保护、电容器保护和终端用户。
产品描述
●产品特征：
·固定式底板安装，板前接线
·完整的保护单元功能
·可靠的电机保护功能
·紧凑的一体化剩余电流保护
·齐全的接线方式
·最小外形尺寸的塑壳断路器
·额定工作电压可达1000V AC/DC
·操作方式：拨动式
技术参数
ABBTmax系列 塑壳电动机保护
