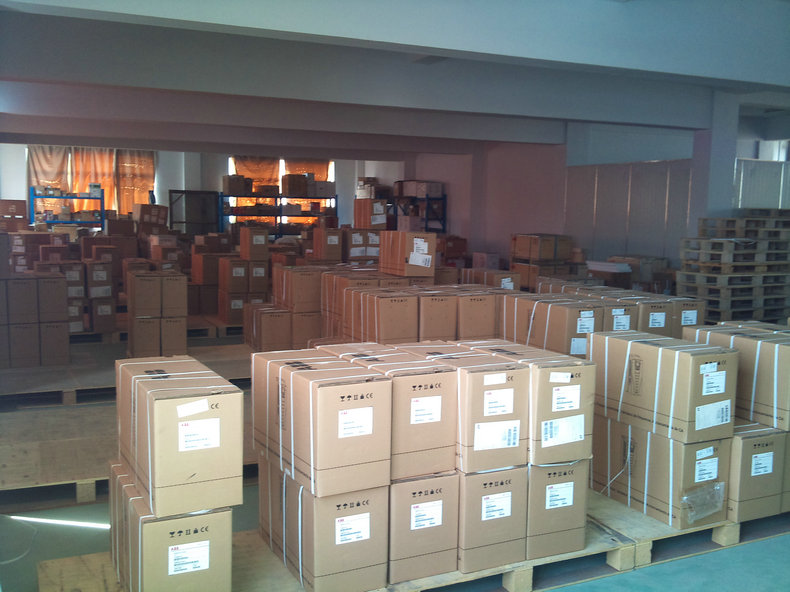

我们仓库一角

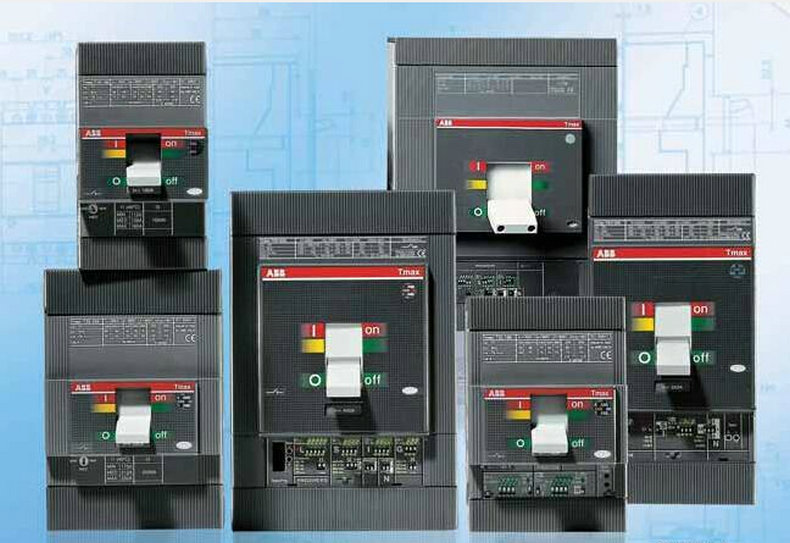

总体特征

ABB新的Tmax断路器有7种型号：T1、T2、T3、T4、T5、T6和T7，额定工作电流从1A至1600A。

全部3极和4极断路器均有固定式；其中，T2、T3、T4和T5还具有插入式，而T4、T5、T6和T7更具有抽出式。

在380/415V时，分断能力定义如下：

B 1kA

C 25kA

N 36kA

S 50kA

H 70kA

L 85kA（适用于T2）或

  120kA（适用于T4、T5和T7）

V 200kA

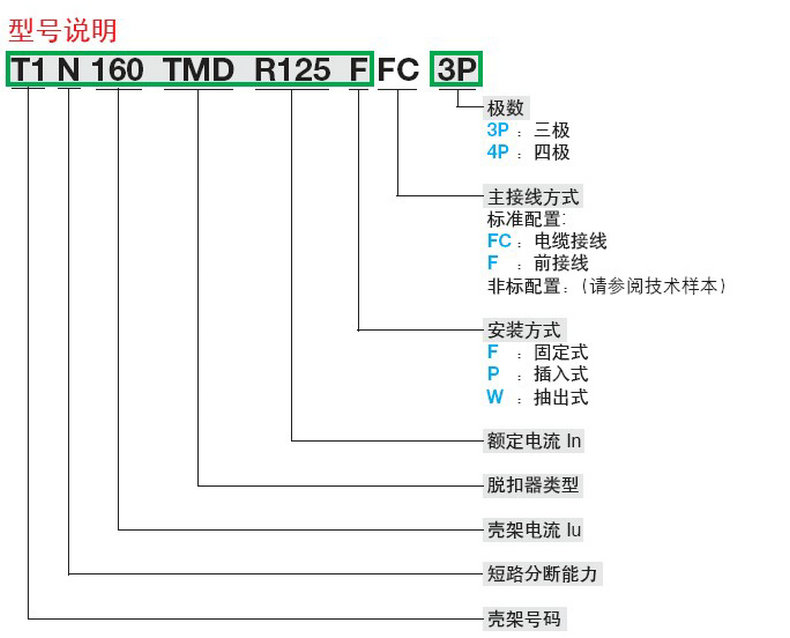

型号说明

ABB塑壳断路器

产品描述

●产品特征：

·固定式底板安装，板前接线
·完整的保护单元功能
·可靠的电机保护功能
·紧凑的一体化剩余电流保护
·齐全的接线方式
·最小外形尺寸的塑壳断路器
·额定工作电压可达1000V AC/DC
·操作方式：拨动式

技术参数

壳架电流	250A
脱扣单元	MA
额定电压	690VAC/750VDC
额定电流	200A
分断能力	36KA
脱扣形式	单磁式
保护功能	I
操作方式	手动
附件	-
极数	3P
安装方式	插入式
接线方式	需配底座部分

ABBTmax系列 塑壳电动机保护
