概述：
南瑞PCS-9611C线路保护装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护线路及测控。


参数:
直流电压： 220V，110V 允许偏差+15%，－20%
交流电压： 57.7V（相电压），100V（线电压）
交流电流： 5A，1A
频 率：50Hz
2.2.2功　　耗
交流电压： < 0.5VA/相
交流电流： < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A)
直 流：正常 < 15W 跳闸 < 25W
2.3主要技术指标
2.3.1过流保护
电流定值范围： 0.1In～20In
电流定值误差： < ±2.5% 或 ±0.01In
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.2零序保护
电流定值范围： 0.02A～12A(外接时)
电流定值误差： <± 2.5% 或 ±0.01A
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.3低周保护
频率定值范围： 45～50Hz
频率定值误差： ±0.01Hz DFDT
闭锁定值范围： 0.3～10Hz/S
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.4重合闸保护
时间定值范围： 0.1～9.9S
时间误差： 时间定值31%＋35ms 2.3.5
遥信开入 分辨率<1ms
信号输入方式： 无源接点
2.3.6遥测量计量等级
电流/电压：0.2级
功率/电度：0.5级



南瑞继保PCS-9611C线路保护装置

南瑞继保PCS-9613C线路光纤纵差保护装置

南瑞继保PCS-9616C充电保护装置

南瑞继保PCS-9621C站用变保护装置

南瑞继保PCS-9622C变压器保护测控装置

南瑞继保PCS-9626C电动机保护测控装置

南瑞继保PCS-9627C电动机保护测控装置

南瑞继保PCS-9628C母线电压保护测控装置

南瑞继保PCS-9631CA(CB)电容器保护测控装置

南瑞继保PCS-9651C备用电源保护测控装置


南瑞继保RCS-9611CS线路保护测控装置

南瑞继保RCS-9613CS光纤纵差保护测控装置（光差保护）

南瑞继保RCS-9615CS线路距离保护装置

南瑞继保RCS-9616CS充电保护装置

南瑞继保RCS-9618CS线变组光纤差动保护测控装置

南瑞继保RCS-9621CS变压器保护测控装置???

南瑞继保RCS-9631CS电容器保护测控装置

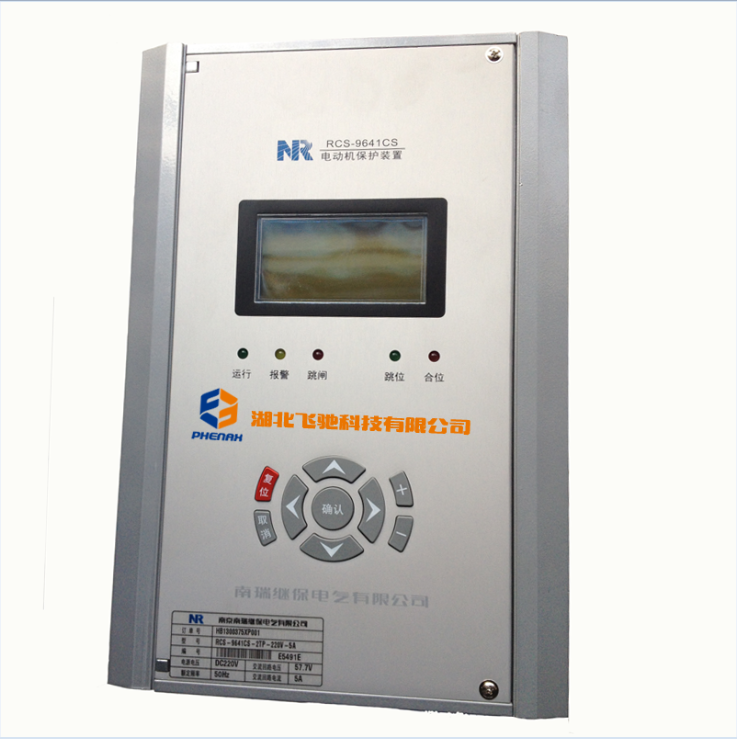

南瑞继保RCS-9641CS电动机保护测控装置
