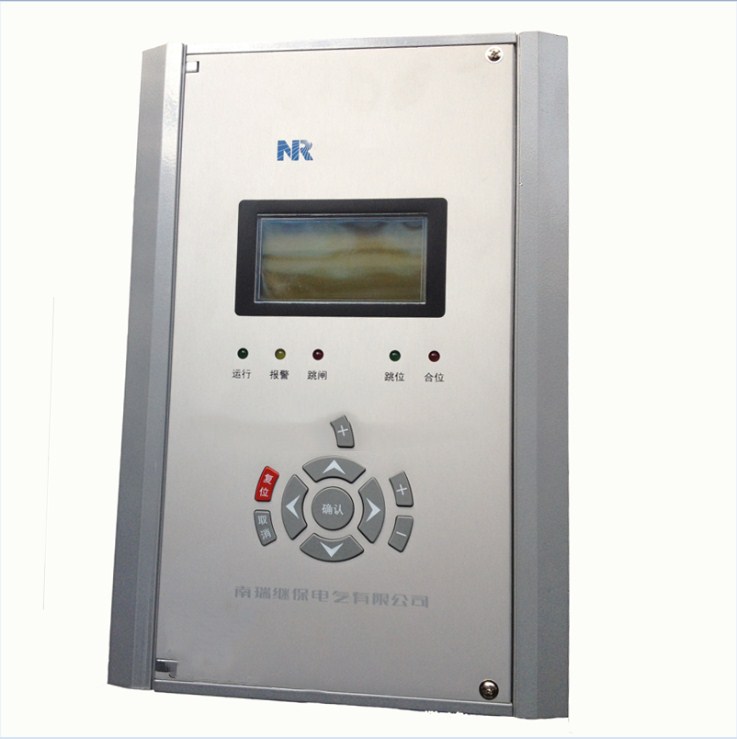

南瑞继保RCS-9611CS线路保护测控装置

概述：

RCS-9611C用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

RCS-9000CS系列保护测控装置是针对企业电力系统的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。 RCS-9000CS型系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。RCS-9000CS系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、录波信息功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础

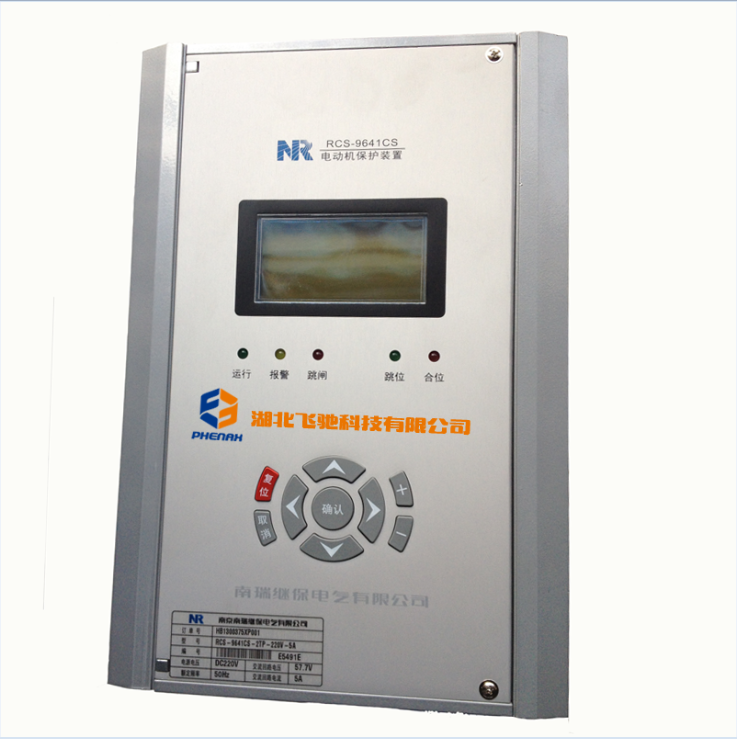

南瑞继保RCS-9611CS线路保护测控装置

参数:

直流电压： 220V，110V 允许偏差 15%，－20%

交流电压： 57.7V（相电压），100V（线电压）

交流电流： 5A，1A

频 率：50Hz

2.2.2功　　耗

交流电压： < 0.5VA/相

交流电流： < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A)

直 流：正常 < 15W 跳闸 < 25W

2.3主要技术指标

2.3.1过流保护

电流定值范围： 0.1In～20In

电流定值误差： < ±2.5% 或 ±0.01In

时间定值范围： 0～100S

时间误差： 时间定值31%＋35ms

2.3.2零序保护

电流定值范围： 0.02A～12A(外接时)

电流定值误差： <± 2.5% 或 ±0.01A

时间定值范围： 0～100S

时间误差： 时间定值31%＋35ms

2.3.3低周保护

频率定值范围： 45～50Hz

频率定值误差： ±0.01Hz DFDT

闭锁定值范围： 0.3～10Hz/S

时间定值范围： 0～100S

时间误差： 时间定值31%＋35ms

2.3.4重合闸保护

时间定值范围： 0.1～9.9S

时间误差： 时间定值31%＋35ms 2.3.5

遥信开入 分辨率<1ms

信号输入方式： 无源接点

2.3.6遥测量计量等级

电流/电压：0.2级

功率/电度：0.5级

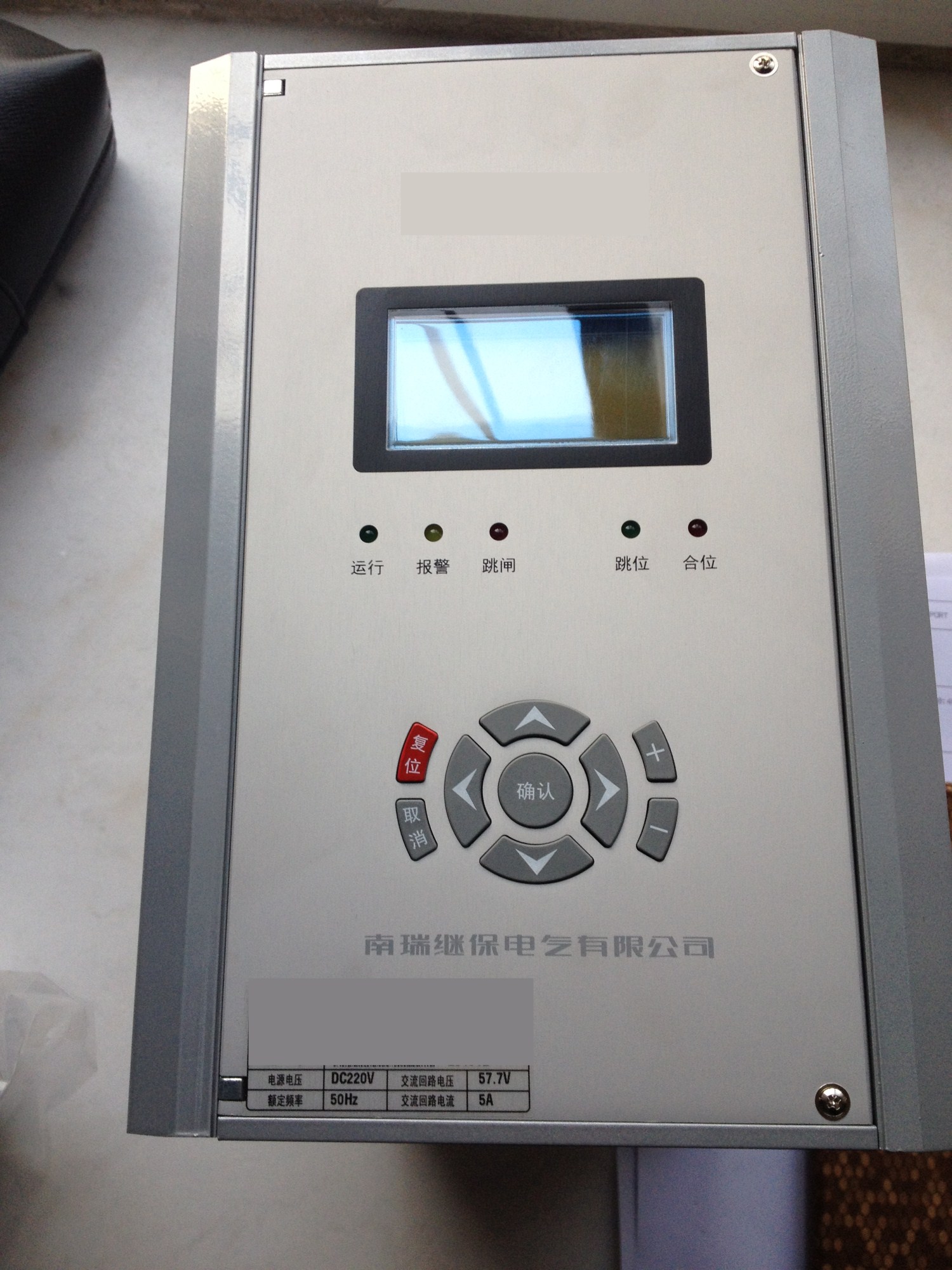

南瑞继保RCS-9611CS线路保护测控装置

装置特点：

装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

硬件资源丰富，开入量多达25路，提供丰富的信号和出口接点，支持出口插件扩展。

支持出口组态功能，每个保护元件可灵活选择动作的出口，方便了现场的应用和联锁逻辑的实现。

操作回路配置灵活，可以适应各种操作机构。

保护功能配置齐全、动作快速、性能可靠。

电动机保护除具备常规的保护功能外，还具备更完善的辅助控制功能：启动时间间隔控制功能启动报告记录功能（记录电机启动时刻、启动过程的电流、差流，并可记录启动波形），低压闭锁启动功能，电机启动联锁逻辑控制功能，大电流闭锁功能等。
