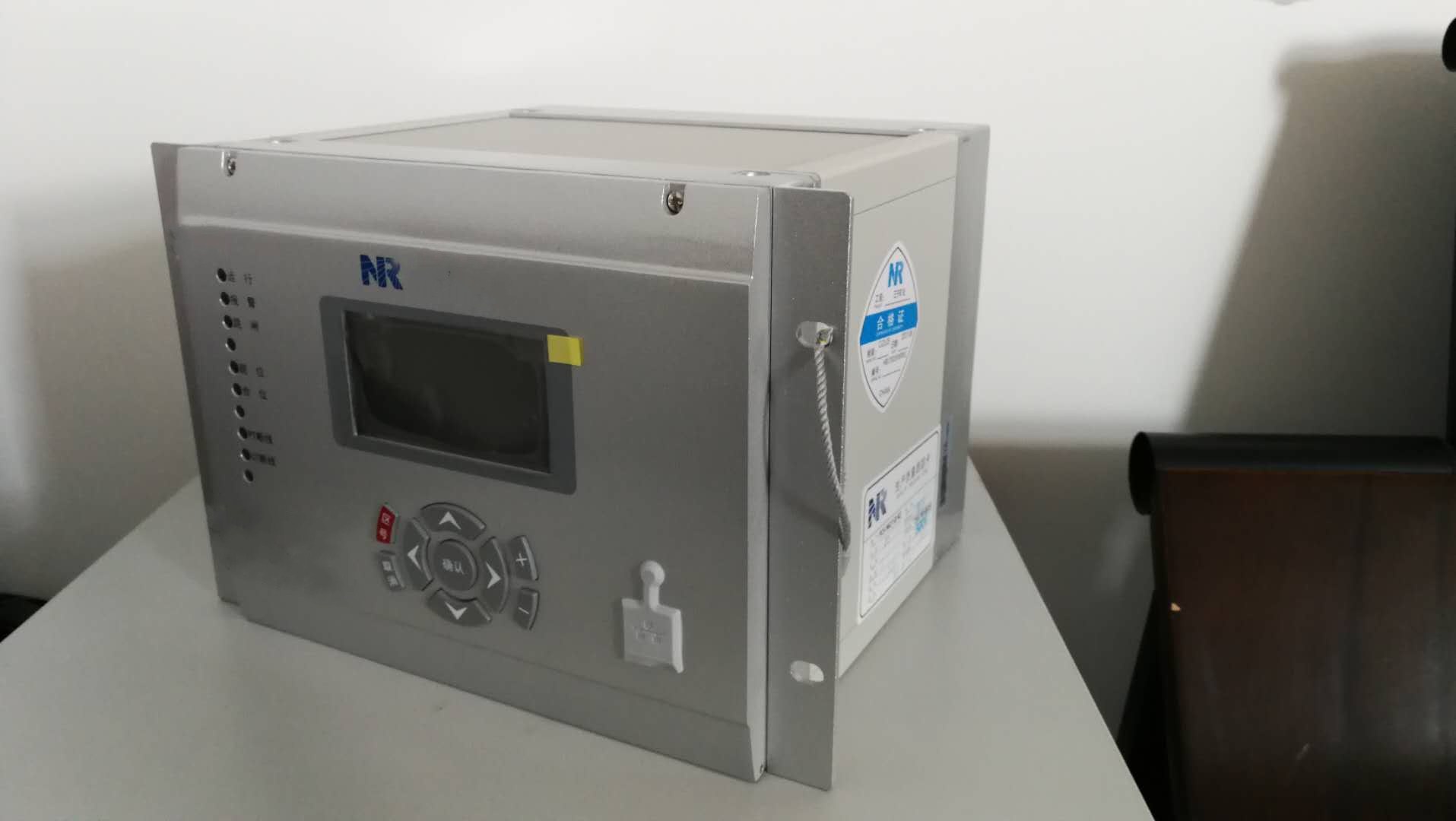

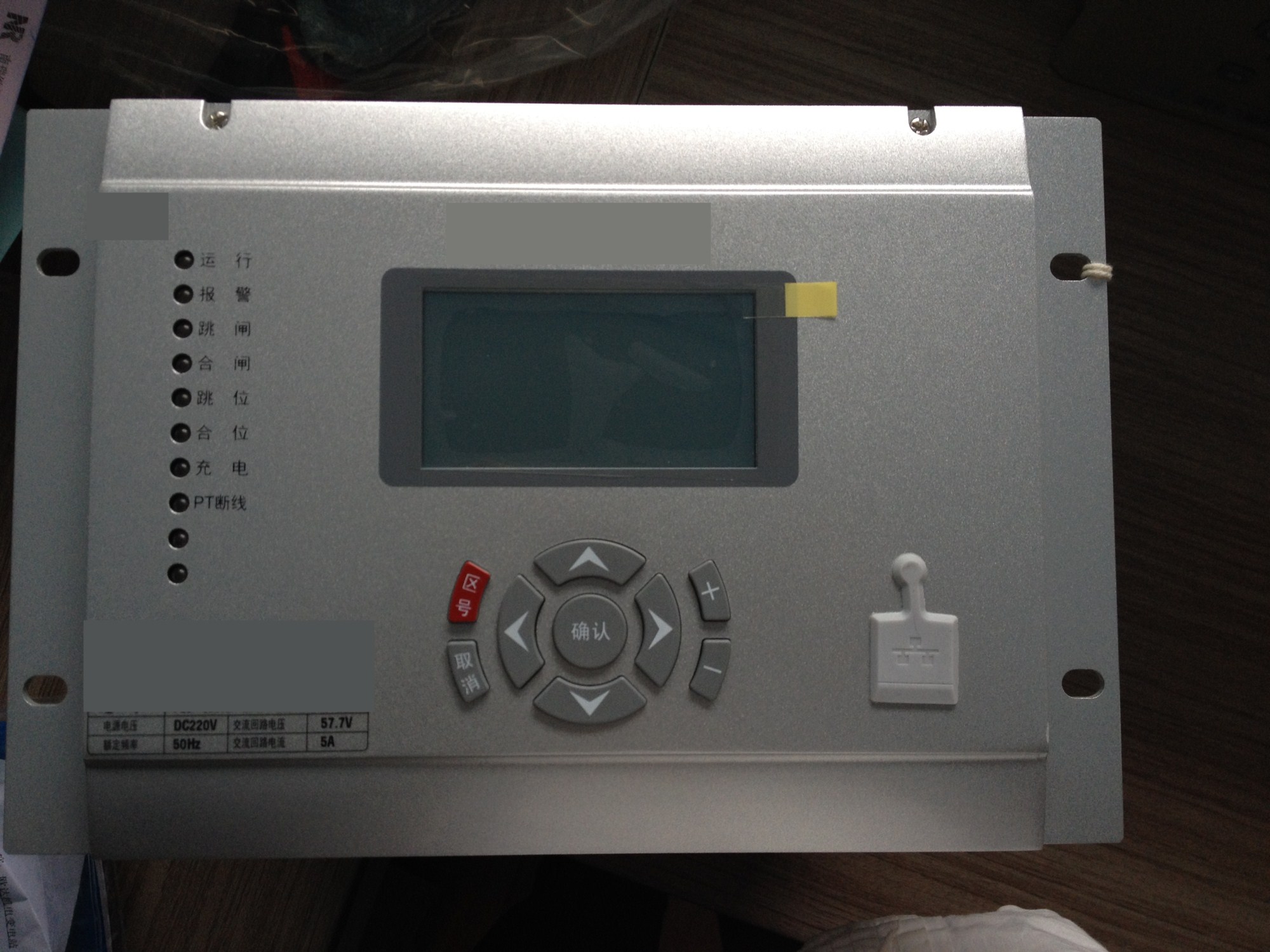

南瑞继保PCS-9621D站用变保护/变压器保护装

品牌：南京南瑞

型号：PCS-9621D

用途：现场保护用

加工定制：否

额定电压：220V

输入电压：220V

额定电流：5A

频率：55HZ

测量精度：0.2%

外壳材质：金属材质

壳体防护等级：优

工作温度范围：50℃

整机噪声：80dB

产品认证：

外形尺寸：200*188*122mm

重量：3Kg

运输方式：快递

接线方式：常规接线

产品用途：站用变保护

概述：

  PCS-9621适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的站用变或接地变的保护及测控装置。可组屏安装，也可在开关柜就地安装。

该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103或IEC 61850。

保护配置：

三段复合电压闭锁过流保护

高压侧正序反时限保护

过负荷保护

两段定时限负序过流保护：其中I段用作断相保护，II段用作不平衡保护

高压侧接地保护：三段定时限零序过流保护（其中零序I段两时限，零序III段可整定为报警或跳闸）、零序过压保护、支持网络小电流接地选线

低压侧接地保护：三段定时限零序过流保护，零序反时限保护

低电压保护

非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路备用非电量跳闸、一路备用非电量跳闸或报警

闭锁简易母差GOOSE输出功能

独立的操作回路及故障录波
