远宁科技SRP300P PT并列装置PT并列切换装置PT保护装置

品牌:远宁科技

型号:SRP300P

货期: 现货 1天内发货

联系我时,请告诉我是在易卖工控网看到的,谢谢!

联系热线: 0717-6683666

远宁科技有限公司

远宁科技有限公司

企业店铺 8年

描述5.0 服务5.0 物流5.0

进入店铺

——— 宝贝详情 ———

1.1 概述

    远宁科技有限公司是一家专业从事电力系统继电保护装置、高精度数字电力仪表、高压电气设备在线监测系统、变电站综合自动化系统、智能配电监控系统等相关产品研制、开发、生产和销售的高新技术企业,湖北省软件企业。现拥有一批经验丰富而又勇于开拓创新的高科技人才和被广大设计、运行、施工单位认可的高质量产品。

1.2 装置特点

 1、装置综合了线路保护、变压器保护、电动机保护、电容器保护等多种功能,能满足35KV及以下系统各种场合的需要,用户选型非常方便。

 2、装置全部采用32位工业级单片机,该CPU运行速度快、数据处理能力强,资源非常丰富。采用单片解决方案,整套装置总线不出芯片,与外部设备的接口采用互感器、继电器、光电耦合器、高频变压器等多种隔离措施与保护措施,使装置元器件更优化,抗干扰能力强,运行稳定可靠。

 3、装置全部采用高速、高精度12位AD转换器,单次采样与转换时间只有1uS。配合25PPM低温漂、高精度的专用基准电压源芯片,每周波64点的高速采样,使全量程、全工作温度范围内测量通道精度小于0.5%,保护通道的精度小于2%。

 4、装置全部采用高性能、高可靠性的开关电源,宽范围交直流通用输入,交流输入85~265V,直流输入80~300V均能可靠工作。电源输入端采用多重抗干扰滤波措施及防雷击保护回路,各种滤波电容均采用进口长寿命、耐高温、高频低阻电解电容,高频变压器采用双层屏蔽措施,确保装置能长期稳定可靠工作。

 5、 装置内部采用高精度的时钟芯片,芯片内部集成有高精度晶振及温度补偿电路,备用电池能确保时钟在装置掉电后也能准确走时十年以上,时钟的精度由芯片厂家保证年误差不超过2分钟,解决了通常保护装置单独运行时间不准的问题,使装置能准确记录各种故障信息。

 6、 所有保护装置均具有故障记录功能,且故障发生时间、故障电流及电压大小均直接显示在装置面板上的大屏幕液晶显示器上,使故障分析与判断变得简单、直观、方便。

 7、 装置具有三级看门狗,外部专用看门狗芯片、CPU内部独立硬件看门狗和多种软件看门狗,且不同看门狗之间相互进行监视,使装置在任何情况下均不会死机。

 8、 装置均采用大屏幕汉字液晶显示器及菜单操作方式,人机接口良好,定值数据、控制字含义、故障信息均以汉字的方式进行显示,现场整定调试非常方便。

 9、 装置具有带高速光电隔离与接口保护的RS485通信接口,可联网将各种信息上传至自动化监控系统

1.3 主要技术参数

1.3.1 环境条件

● 工作环境温度:-20℃ ~ 50℃,24小时内平均温度不超过 45℃。

● 工作环境湿度:月平均***相对湿度为93%以下,机壳表面无凝露。

● 工作环境: 没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌,无火灾、爆炸危险的物质。

● 储存、运输极限环境温度:-25℃~ 75℃

1.3.2 装置电源

● 交流电源:AC85~265V,50Hz

● 直流电源:DC80~300V

1.3.3 功率消耗

● 直流回路:不大于 5W

● 交流电压回路:不大于 0.5VA/相

● 交流电流回路:不大于 0.5VA/相

1.3.4 工作范围与精度

● A、B、C相保护电流: 0.5A ~ 80A,±2%

● 零序电流: 0.1A ~ 5A,,±2%

● 电压:     5V ~ 150V,±0.5%

1.3.5 输出接点

● 出口接点容量:10A,250VAC/30VDC

● 信号接点容量:5A,250VAC/30VDC

● 工作寿命:动作100,000次

1.3.6 绝缘电阻、介质强度和冲击电压

   绝缘电阻:≥50 MΩ

   介质强度:2KV,50HZ,1min

   冲击电压:5KV,(1.2/50)µs

1.3.7 振动

       符合IEC60255-21-1中3.2.1、3.2.2的有关规定。

1.3.8 冲击

       符合GB/T14537-1993中4.2.1、4.2.2的有关规定。

1.3.9 碰撞

       符合GB/T14537-1993中4.3的有关规定。

1.3.10 抗干扰性能

1.3.11 脉冲群干扰试验

       能承受频率为1MHz及100KHz电压幅值共模2500V,差模1000V的衰减振荡波脉冲干扰试验。

1.3.12 静电放电试验

       能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。

1.3.13 辐射电磁场干扰试验

       能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验。

1.3.14快速瞬变干扰试验

       能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验。

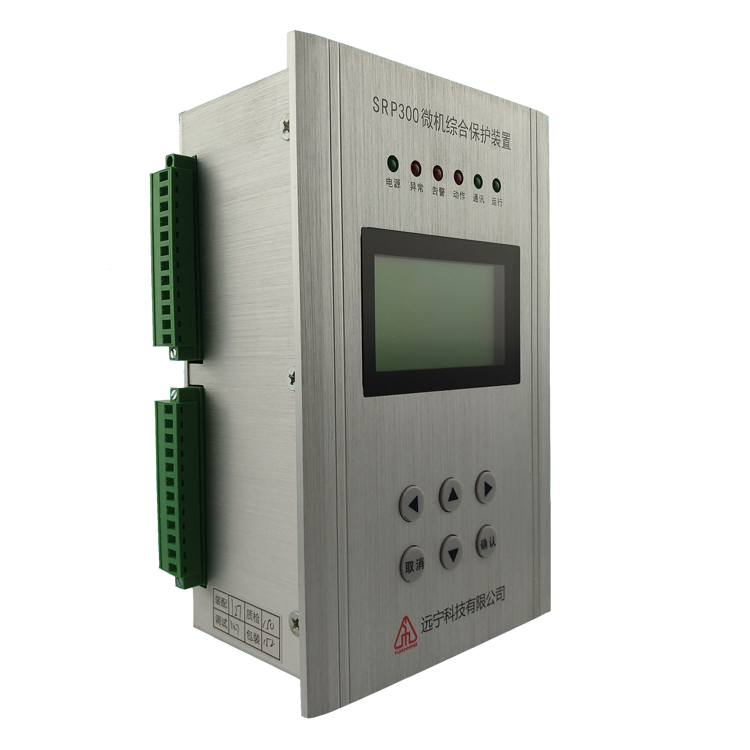

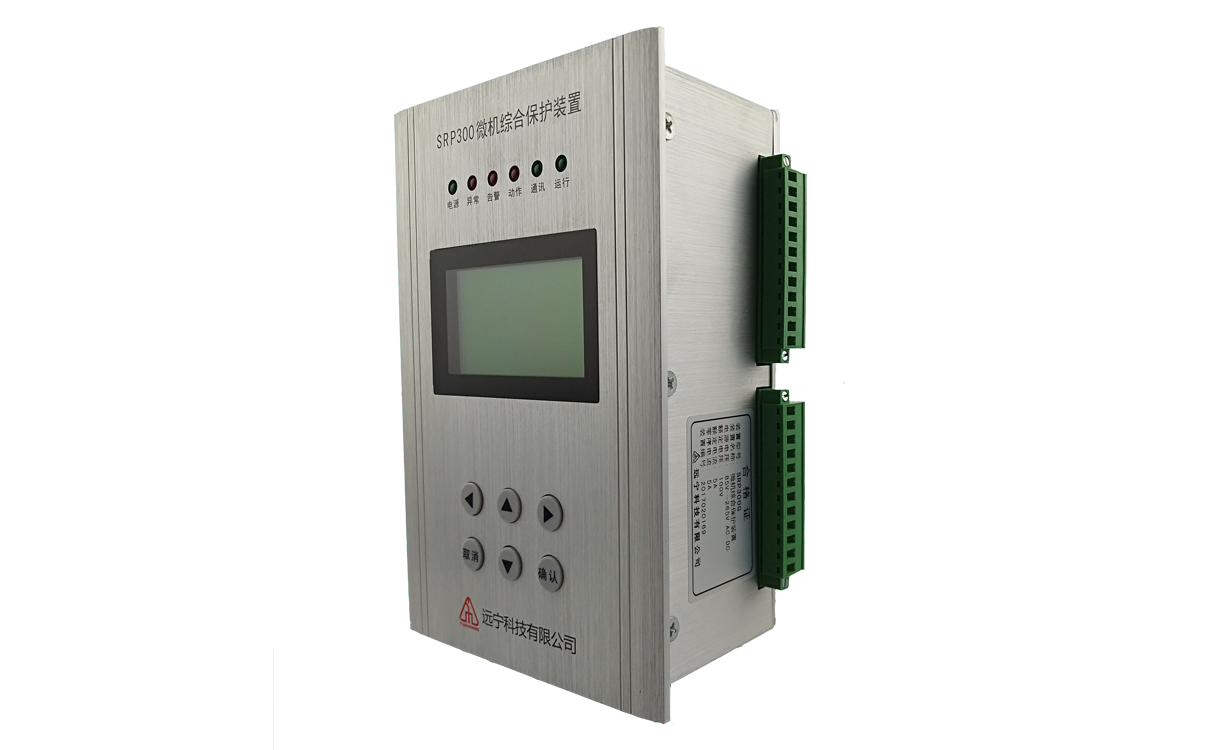

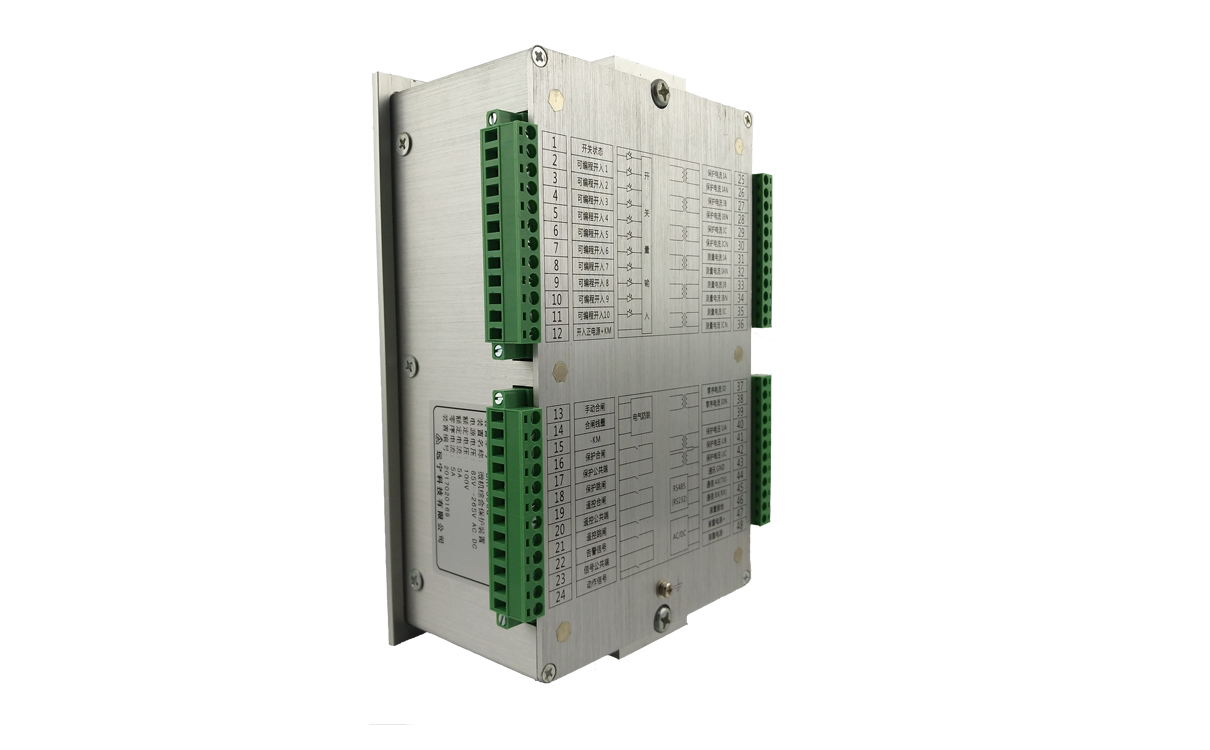

SRP300微机保护装置



适用范围

SRP300装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器等设备提供完善的保护、控制及通信功能。装置既可分散在开关柜上就地安装,也可集中组屏安装;既可独立运行,也可联网构成综合自动化系统。装置具有独立的遥信回路、断路器控制回路。装置采用高质量铝型机箱,屏蔽功能良好。

2.2 主要功能

2.2.1 保护功能

2.2.2 数据采集功能

遥测

遥信

2.2.3 事件记录功能

2.2.4 控制功能

2.2.5 操作箱功能

2.2.6 通讯功能

2.2.7 故障记录及故障录波功能

记录故障发生时间、故障电流及电压大小、故障波形并直接显示在装置面板上的大屏幕液晶显示器上

SRP300G微机保护测控装置




适用范围

SRP300G本装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器等设备提供完善的保护、控制及通信功能。装置既可分散在开关柜上就地安装,也可集中组屏安装;既可独立运行,也可联网构成综合自动化系统。装置具有独立的遥信回路、断路器控制回路。装置采用高质量铝型机箱,屏蔽功能良好。

2.2 主要功能

2.2.1 保护功能

2.2.2 数据采集功能

遥测

遥信

遥控

2.2.3 事件记录功能

2.2.4 控制功能

2.2.5 操作箱功能

2.2.6 通讯功能

2.2.7 故障记录及故障录波功能

记录故障发生时间、故障电流及电压大小、故障波形并直接显示在装置面板上的大屏幕液晶显示器上。

SRP300B备用电源自投装置




主要功能

2.1备自投功能

2.2保护功能

2.3数据采集功能

2.4事件记录

2.5控制功能

2.6通讯功能

2.7故障记录及查询功能

三、备自投工作原理

3.1 备自投的基本方式

一般情况下,备自投有两种最基本的方式。一种方式如下图8-1所示,两个工作电源互为备用,称为母联备自投方式;另一种方式如下图8-2所示,一条线路工作,另一条线路备用,称为线路备自投方式。










             1DL            2DL              1DL              2DL



Ⅰ母          3DL        Ⅱ母

图8-1 母联备自投一次接线示意图         图8-2 线路备自投一次接线示意图

3.2 母联备自投的工作原理

对于母联备自投方式,当PT装于母线侧时,本装置可实现备用电源自动投入的功能。当PT装于进线侧时,本装置除具有备用电源自动投入的功能外,还具有工作电源自动恢复的功能,对实现无人值班真正具有意义。下面以PT装于进线侧来说明备自投的动作过程:

●正向运行条件,即传统的备自投运行条件:

       (1)U1>U1y,U2>U2y,即两段母线电压正常;

       (2)1DL和2DL处于合闸位置,即两条进线分别向两段母线供电;

       (3)3DL处于分闸位置,即两段母线独立运行;

       (4)无外部闭锁开关量输入。

当正向运行条件满足时,装置判断15秒后进入正向运行方式,准备备用电源的自动投入。

●正向动作条件,即传统的备自投动作条件:

       (1)装置处于正向运行状态;

       (2)U1<U1d且I1<I1d(U2<U2d且I2<I2d),即Ⅰ段(Ⅱ段)母线失压且失流;

       (3)U2>U2y,即另一段母线电压正常;

       (4)无外部闭锁开关量输入。

       当满足正向动作条件后,装置将延时自投分闸时间(T1f)后动作,跳开1DL(2DL)开关,确认跳开后将延时自投合闸时间(T1h),再合上3DL开关。

●逆向运行条件,即系统准备恢复原有运行方式的条件:

       (1)U2>U2y(U1>U1y),即Ⅱ段(Ⅰ段)进线电压正常;

       (2)3DL处于合闸位置;

(3)1DL(2DL)处于分闸位置,而2DL(1DL)处于合闸位置;

       (4)无外部闭锁开关量输入。

当逆向运行条件满足时,装置判断15秒后进入逆向运行方式,准备工作电源的自动恢复。

●逆向动作条件,即系统恢复到原有运行方式的条件:

       (1)装置处于逆向运行状态;

       (2)U1>U1y (U2>U2y),即失电进线电压恢复正常;

       (3)无外部闭锁开关量输入。

当满足逆向动作条件后,装置将延时自复分闸时间(T2f)后动作,跳开3DL开关,确认跳开后将延时自复合闸时间(T2h),再合上1DL(2DL)开关。

3.3 线路备自投的工作原理

对于上图8-2的系统,根据系统运行情况可分为两种工作方式:进线一主一备方式,两进线互为备用方式。

3.3.1 对于进线一主一备的工作方式

可实现备用电源的自动投入和工作电源的自动恢复。下面以Ⅰ段进线为主进线来说明其动作过程:

●正向运行条件:

       (1)U1>U1y,U2>U2y,即两条进线电压均正常;

       (2)1DL处于合闸位置;

(3)2DL处于分闸位置;

       (4)无外部闭锁开关量输入。

当正向运行条件满足时,装置判断15秒后进入正向运行方式,准备备用电源的自动投入。

●正向动作条件:

       (1)装置处于正向运行状态;

(2)U1<U1d且I1<I1d,即Ⅰ段进线失压且失流;

       (3)U2>U2y,即Ⅱ段进线电压正常;

       (4)无外部闭锁开关量输入。

       当满足正向动作条件后,装置将延时自投分闸时间(T1f)后动作,跳开1DL开关,确认跳开后将延时自投合闸时间(T1h),再合上2DL开关。

●逆向运行条件:

       (1)U2>U2y,即Ⅱ段进线电压正常;

       (2)1DL处于分闸位置;

(3)2DL处于合闸位置;

       (4)无外部闭锁开关量输入。

当逆向运行条件满足时,装置判断15秒后进入逆向运行方式,准备工作电源的自动恢复。

●逆向动作条件:

  1. 装置处于逆向运行状态;
  2. U1>U1y,即Ⅰ段进线电压恢复正常;

       (3)无外部闭锁开关量输入。

当满足逆向动作条件后,装置将延时自复分闸时间(T2f)后动作,跳开2DL开关,确认跳开后将延时自复合闸时间(T2h),再合上1DL开关。

3.3.2 对于两进线互为备用的工作方式

装置不存在逆向运行,其动作过程说明如下:

●运行条件:

       (1)U1>U1y,U2>U2y,即两条进线电压均正常;

       (2)1DL(2DL)处于合闸位置;

(3)2DL(1DL)处于分闸位置;

       (4)无外部闭锁开关量输入。

       当正向运行条件满足时,装置判断15秒后进入正向运行方式,准备备用电源的自动投入。

●动作条件:

       (1)装置处于运行状态;

(2)U1<U1d且I1<I1d(U2<U2d且I2<I2d),即Ⅰ段(Ⅱ段)进线失压且失流;

       (3)U2>U2y(U1>U1y),即Ⅱ段(Ⅰ段)进线电压正常;

       (4)无外部闭锁开关量输入。

当满足动作条件后,装置将延时自投分闸时间(T1f)后动作,跳开1DL(2DL)开关,确认跳开后将延时自投合闸时间(T1h),再合上2DL(1DL)开关。

3.3.3 对于两进线互为备用的工作方式,也适用于PT装于母线侧。此时只需将后端子Ⅰ、Ⅱ段电压并联后接入母线电压即可。动作逻辑与上面相同,只是自投动作合闸时不再判断备用进线电压是否正常。

3.3.4 本装置具有母联运行方式自动转线路运行方式的功能。只需将两种运行方式一起投入,即可实现运行方式的转换。装置根据母联开关状态来判断运行哪种方式。若母联开关分,则为母联运行方式;若母联开关合,则为线路运行方式。

3.4 自动合分闸功能

由于运行方式的变化,或由于工程、设备的原因暂时只能投运一条进线时,需用一条进线带全站负荷,此时装置对于该台进线开关也能实现自投自复功能。即进线来电后自动合闸,失电后自动分闸。

3.4.1自动合闸功能

首先需满足以下条件:

(1)1DL(2DL)处于分闸状态;

(2)U1<U1d(U2<U2d), 即Ⅰ段(Ⅱ段)进线无压;

(3)无外部闭锁开关量输入。

此后如果U1>U1y(U2>U2y), 即Ⅰ段(Ⅱ段)进线来电,则装置将延时自复合闸时间(T2h)后合上1DL(2DL)开关。

3.4.2自动分闸功能

首先需满足以下条件:

(1)1DL(2DL)处于合闸状态;

(2)U1>U1y(U2>U2y), 即Ⅰ段(Ⅱ段)进线有压;

(3)无外部闭锁开关量输入。

此后如果U1<U1d(U2<U2d), 即Ⅰ段(Ⅱ段)进线失电,则装置将延时自投分闸时间(T1f)后跳开1DL(2DL)开关。

3.5 PT断线检测及告警功能

装置能检测两段母线的PT断线,采用以下判据:

①.三个线电压均小于7V,且任一相电流大于0.2A,经过2秒判为三相断线;

②.|UA UB UC|>15V,且任两个线电压的模差大于18V时, 经过2秒判为不对称断线;

当控制字“PT断线告警”为投入,且检测到PT断线时,装置将发出告警信号。

四、保护配置及工作原理

4.1 三相三段定时限过流保护

本装置提供三相三段式定时限过电流保护,即速断保护、限时速断保护和过电流保护。对于每一段保护,当A、B、C三相电流中任一相保护电流大于相应保护的电流整定值并达到整定延时后保护动作。

4.2 反时限过流保护

反时限过流保护的动作时间与故障电流的大小有关,故障电流越大,动作时间越短,反之,故障电流越小,动作时限越长。参照国际电工委员会(IEC255)的规定,本装置提供了三种标准反时限特性曲线,即标准反时限、正常反时限、极端反时限,各反时限特性公式如下:

a.标准

b.正常

c.极端

\* MERGEFORMAT \* MERGEFORMAT \* MERGEFORMAT
















上式中:tp为反时限时间常数,Ip为反时限启动电流,I为实际故障电流,t为保护动作时间。

       装置严格按照上述动作方程进行计算,当实际电流I超过启动电流Ip后装置每隔5ms计算一次并将结果进行积累,当达到规定的门槛值后反时限过流保护动作出口。

4.3 过负荷保护

本装置提供高压侧过负荷保护,该保护为定时限保护,正常运行时过负荷元件监视A、B、C三相电流,当任一相电流大于过负荷保护电流整定值并达到整定延时后保护动作。过负荷保护可以选择跳闸或仅发告警信号。

4.4 零序过流保护

本装置配置了零序过流保护,当采集的零序电流值大于零序整定值并达到整定延时后保护动作。零序过流保护可以选择跳闸或仅发告警信号。

装置有两种零序类型可供选择:自产零序、高压零序。

4.5 低电压保护

当开关处于合闸位置,三个线电压均小于低电压保护的整定值并达到整定延时后保护即动作。为防止装置上电时三相失压而引起低电压保护误动作,装置只有监测到电压正常后才投入低电压保护。

可通过控制字选择是否投入电流闭锁元件。当投入电流闭锁,选择过流闭锁时,只有电流大于闭锁电流,装置才开放低电压保护出口;选择欠流闭锁时,只有电流小于闭锁电流,装置才开放低电压保护出口。

4.6 过电压保护

为避免电压过高对设备造成冲击而损坏,装置配有过电压保护。三相线电压中任一个线电压大于过电压保护的整定值并达到整定延时后保护即动作。

4.7 PT断线检测功能

4.7.1  PT断线检测功能

PT断线采用以下判据:

①.三个线电压均小于7V,且任一相电流大于0.2A,经过2秒判为三相断线;

②.任两个线电压的模差大于18V时, 经过2秒判为不对称断线。
