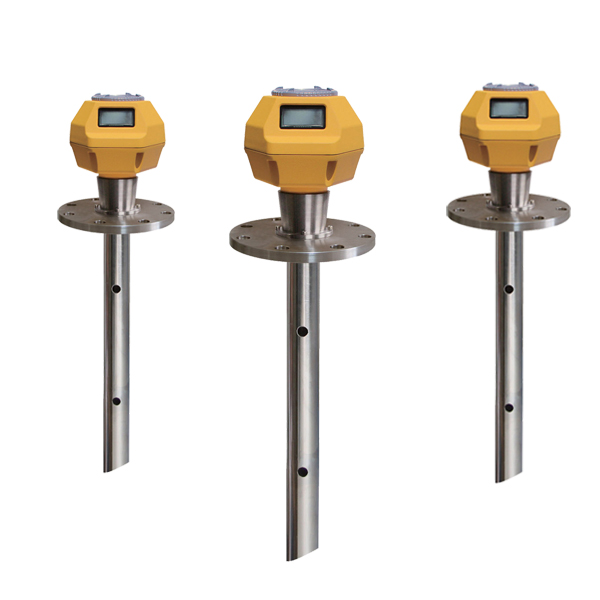

导波雷达液位计，化学工业中的一种液位测量仪表。导波雷达液位计是依据时域反射原理(TDR)为基础的
雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
导波雷达物位计的特点
2.一般用于测量粘度≤500cst而且不容易产生
粘附的介质。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
技术参数
导波雷达液位计的技术参数如下：
精度 液体：
量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%
法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料
铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)
优势：
导波雷达液位计的技术优势：
雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，
量程60米，耐250度高温、40公斤高压，雷达液位计适用于爆炸危险区域。
用途：
导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型
储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
合理安装
导波雷达液位计合理安装能确保仪表长期可靠而***的测量

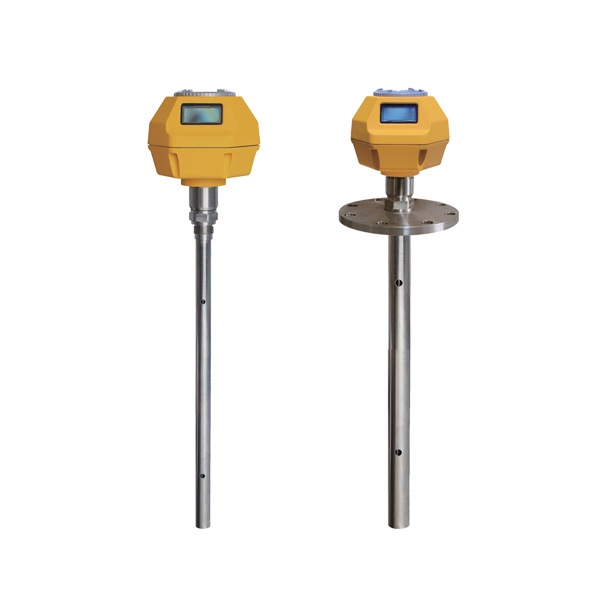

导波雷达物位计可采用

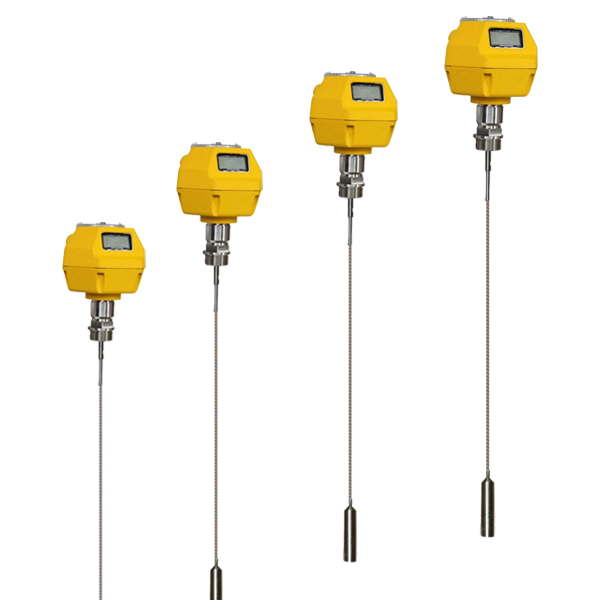

螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与
短管末端接触。
导波雷达液位计DN200或DN250的安装于短管内安装
当仪表需要安装于直径大于200mm
短管时，短管内壁产生回波，在介质
介电常数低的情况下会引起
测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。
导波雷达液位计在塑料罐上安装注意事项
导波雷达物位计无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属
法兰，若采用螺纹连接，需配一块金属板。
