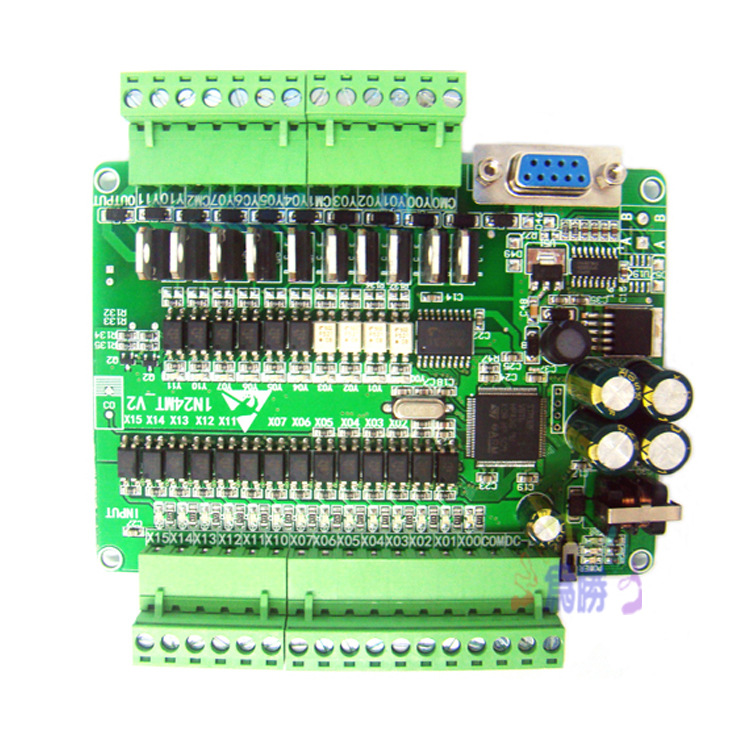

【产品名称】：工控板

【产品编码】：19040041

【产品型号】：FX1N-14MT

【产品参数】：

此工控板为FX1N-14MT,24VDC供电。输入：X0-X7共8点，达林顿晶体管输出：Y0-Y5共6点,每路1A工作电流， ***内存容量:8000步程序(板已经喷洒三防油漆，更好的适应复杂的应用环境）。

外形尺寸为89.5mm×89mm×25mm

带加减速软启动防止步进失步和抖动 带原点回归、带***定位、相对定位、带多种高速脉冲输出指令带逻辑输出输入控制  精度高速度快   梯形图电脑编程灵活方便 可与人机界面配套使用
 功能强大的超级密码，输入超级密码后不可解密，只有清除PLC内存才能清除超级密码（清除PLC内存，程序和密码会一同被清除），超级密码，更好的保护您的劳动成果。（2014年2月及以后出售的产品新增此功能）。
 我们不是仿造，我们是超越！

文本显示器促销，150元一台 需要请点击

电脑没串口的，笔记本用户，我们有两种USB转串口的数据线供您选择。

USB串口线有二种,普通USB转串口不支持WIN7系统。力特串口线支持WIN7系统

USB转串口线(普通)    力特USB转串口线

九针串口下载线

此款PLC是直流24V供电，客户没电源请点击下图链接

开关电源 24V 1A 24V 2A

FX1N-14MT，可以控制1个步进电机。Y0最高输出频率为90KHz，Y2~Y5的任意一个输出脚都可以用作步进电机的方向控制。

 1.   通过设置32位特殊寄存器D8147(高位16位) D8146(低位16位)数值的大小来调节加减速度曲线，数值越小加减速越慢，数值越大加减速越快，32位特殊寄存器D8147(高位16位) D8146(低位16位)的默认设置为10KHz
2.  我们使用了先进的S加速度曲线控制算法。

3.  好的加速度曲线，可以让你的步进电机瞬间加速到指定速度也不会有丢步的现象，你也可以通过设置寄存器D8147(高位) D8146(低位)的数值小一些，让步进电机慢慢加速。

4.  由于步进电机的特性，一般步进电机一秒钟最快可以运转12转左右，大于这个速度步进电机的扭矩会急剧下降，会转不起来。研寻FX1N-14MT+2轴联动 PLC，Y0，Y1可以同时最高输出频率为30KHz，可以同时控制2个步进电机。最高输出5KHz的脉冲用来控制步进电机是卓卓有余了，我们可以通过以下计算，步进电机每转一圈200脉冲，那么2400Hz／200=12转/秒，计算得知只需要2.4KHz的频率步进电机一秒钟就能达到12转了。

5.定位指令高速处理指令与原装三菱FXIN PLC比较

步进电机控制程序

此功能强大的超级密码，输入超级密码后不可解密，只有清除PLC内存才能清除超级密码（清除PLC内存，程序和密码会一同被清除），超级密码，更好的保护您的劳动成果。

1.综合的、系统的抗干扰处理，电源电路经过多重抗干扰设计、无惧各种恶劣电磁干扰工作环境。

2.采用功能强大的32位高速ARM核CPU；可以使用三菱编程软件FXGPWIN 或 GX Developer编程 可以下载上载调试监控加密连接文本或者触摸屏PLC存储空间清除数据单元存储空间清除位元件存储空间清除,监视（可以监视中写入方便调试） .（不需要软件转换，和正规PLC一样的下载方式）

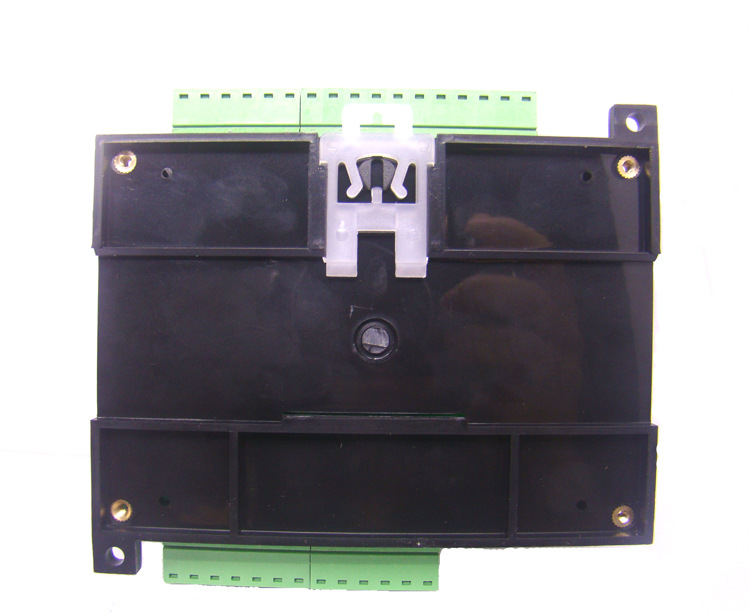

3.安装容易，随机附带10mm的隔离柱，采用固定孔安装

外形尺寸为89.5mm×89mm×25mm

4.PLC应用范围：可灵活运用在各种工业自动控制场合,如冶金、化工、塑料、轻纺、***、包装、***、建材、木工、中央空调、环保设备以及单一过程控制装置等行业中的生产机械、工业流水线、各种***的工业控制设备中。

5.此工控板为FX1N-14MT,24VDC供电。输入：X0-X7共8点，达林顿晶体管输出：Y0-Y5共6点,每路1A工作电流， ***内存容量:8000步程序(板已经喷洒三防油漆，更好的适应复杂的应用环境）。

特殊软元件:
    M8000(运行监视触点)，M8001(运行监视反触点).
    M8002(初始化脉冲触点),M8003(初始化脉冲反触点).
    M8004(错误指示触点).
    M8011(10毫秒时钟脉冲),M8012(100毫秒时钟脉冲),M8013(1秒时钟脉冲),M8014(1分时钟脉冲).

本产品目前支持命令集(支持32位D指令,支持脉冲P指令)

基本指令.步进梯形图指令

应用指令
注：下表中被涂黑的指令不支持

软元件表

接线图:

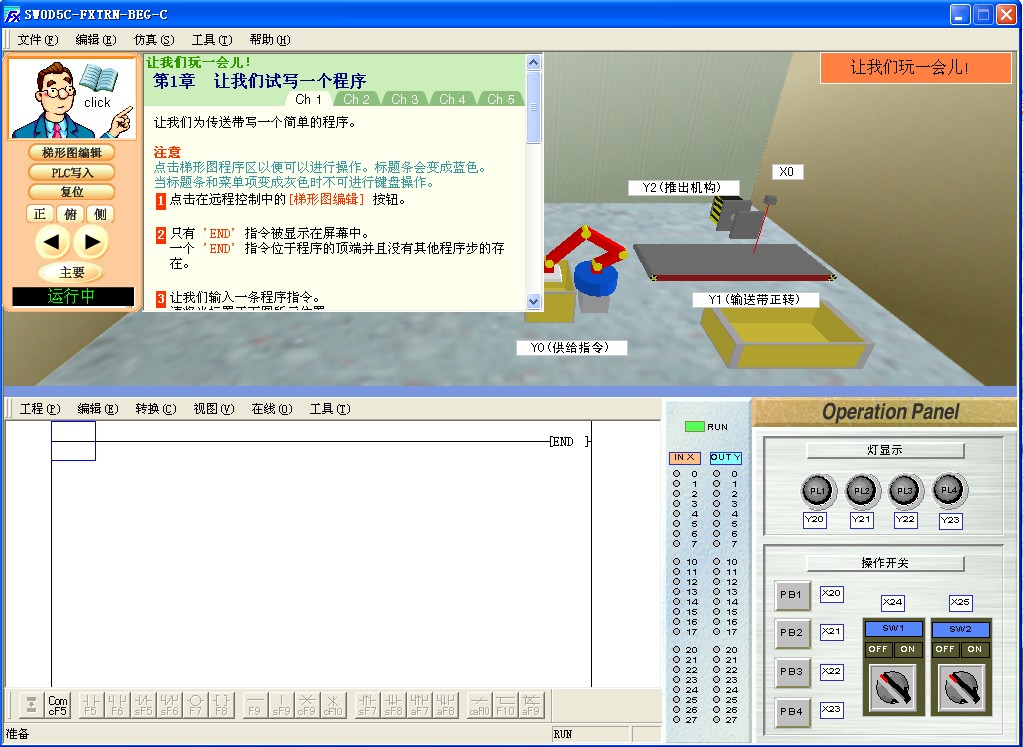

免费送：三菱PLC仿真教学软件
