HTD-2热膨胀行程监控仪

   HTD-2热膨胀行程监控仪,汽轮机在启动和停机时，或者在某一特定过程的变化时，大部分机器的壳体都存在着热膨胀的过程，如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产生巨大的应力，由此带来的不对中现象会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩”的结果。热膨胀监测仪使用两个直线位移传感器来测量机壳相对于基础的受热膨胀值，热膨胀传感器需安装在机壳***死点的两侧，二者的差值表示机壳的变形，可设置报警来提示操作者及早采取措施。
   HTD-2热膨胀行程监控仪功能说明：
1. 显示功能
热膨胀行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，***位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当热膨胀行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 电流输出
设有4～20mA电流输出接口，可与计算机等设备连接。

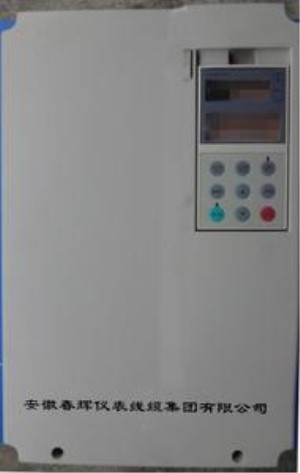

HTD-2热膨胀行程监控仪图：
