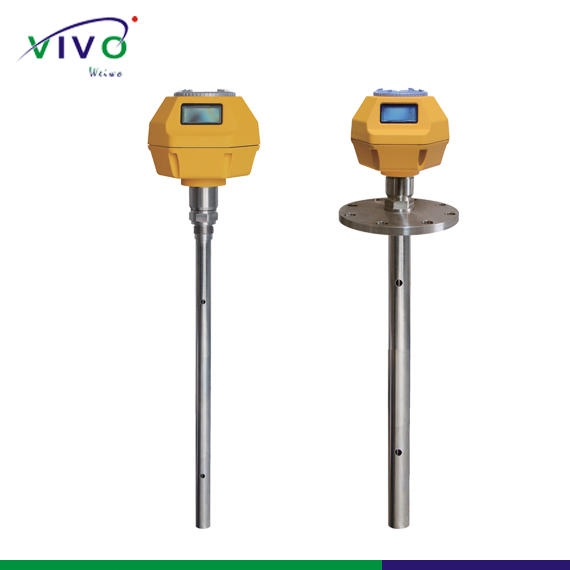

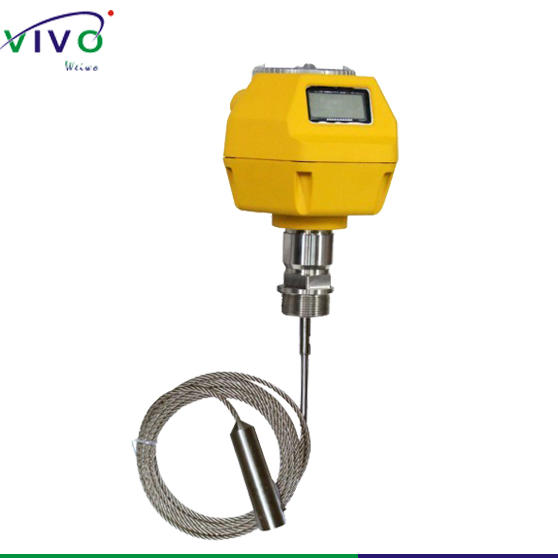

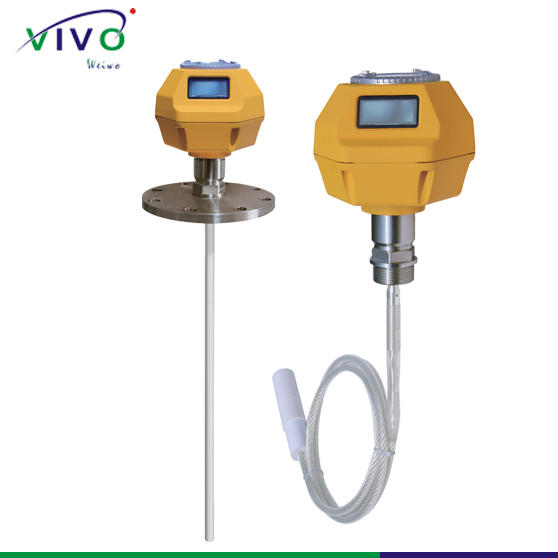

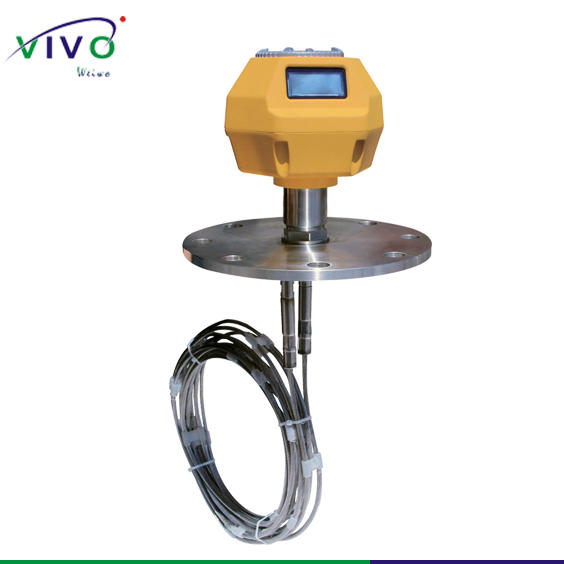

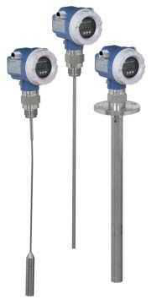

VIVO2041导波雷达物位计

量程：0～30m最优精度：±1mm

测量原理

西安维沃VIVO2041原油蒸馏塔导波雷达液位计雷达物位计,导波雷达物位计,浆料储罐液位计 VIVO2041导波雷达是基于时
间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

输入

反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

技术参数

项目	技术参数
工作频率	100MHZ～6.8GHZ
测量范围	缆式：0～30m；杆式、双杆式：0～6m
重复性	±3mm
分辨率	1mm
采样	回波采样55次/s
响应速度	>0.2S（根据具体使用情况而定）
输出信号	4～20mA
精度	<0.1%
通讯接口	HART通讯协议
过程连接	G1-1/2法兰DN50，DN80，DN100，DN150
过程压力	-1～40bar
电源	24VDC(±10%),纹波电压：1Vpp
耗电量	max22.5mA
环境条件	温度-40℃～+80℃
防护等级	IP68
防爆等级	EXiaIICT6
电缆入口	2个M20×1.5(电缆直径5--9mm)

选型表

西安维沃VIVO2041原油蒸馏塔导波雷达液位计雷达物位计,导波雷达物位计,浆料储罐液位计
