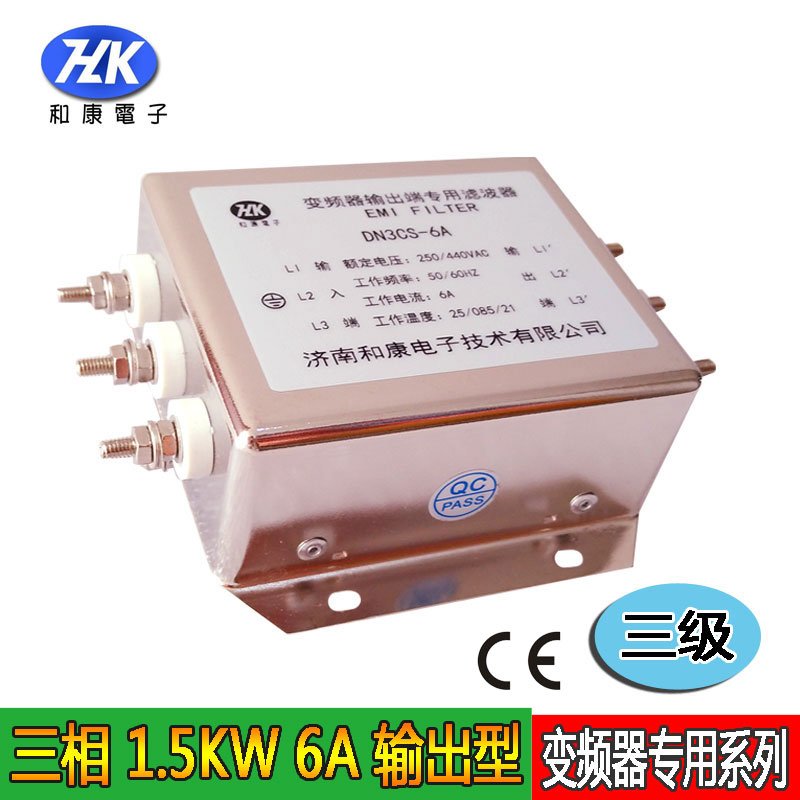

1.5KW 变频器专用输出滤波器6A 380V三相输出型滤波器 降低高频干扰  DN3CS-6A

变频器专用滤波器的作用：

适用于由于变频器引起的高频的电磁谐波干扰，主要解决变频器工作时产生的对电网和周边电子或数字设备的干扰问题，以及对控制回路和信号回路引起的干扰现象，都有一定的降低和抑制作用！变频器专用电源滤波器适合用于现场环境较恶劣的场合！   我公司滤波器均可配套于：ABB变频器,西门子变频器，施耐德变频器，伟肯变频器，AB变频器，三菱变频器，富士变频器，安川变频器，松下变频器，日立变频器，英威腾变频器，汇川变频器，易能变频器等。

备注：购买订单金额满1000元以上的客户可以免快递费或者物流费用，该价格为未税价格，开发票需要加收部分税点。

滤波器参数:

产品型号：DN3CS-6A

类型：输入型滤波器

额定电流：6A

额定电压：380---440VAC

匹配变频器功率:1.5kw

测试电压：线与线2250VDC  3秒 ；线与地2700VAC 3秒

外形尺寸：见下面外形尺寸图

产品质保期：1年

产品重量：

650克

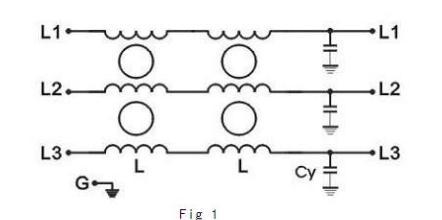

电路原理图：

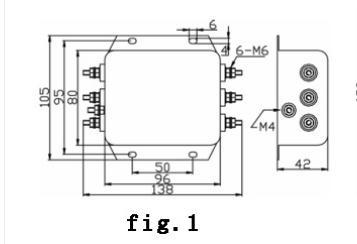

外形尺寸图:

输入端专用滤波器好处：

一、降低主电源谐波和换相缺口；
二、保护驱动装置电力电子元件不受主电源尖峰电流冲击；
三、抑制变频器输出的谐波干扰；
四、具有良好的干扰抑制能力，提高系统可靠性。

输出滤波器安装在变频器的输出侧与电机之间

一、减小输出电流中的高次谐波成份,

二、抑制变频器的输出侧的浪涌电压，减小电机由高频谐波引起的，附加转矩；

三、减小电机噪音.

变频器输入端专用型滤波器的安装过程中，应该注意以下问题：
1、金属壳与机箱壳必须保证良好面接触，并将接地线接好；
2、变频器输入端专用型滤波器输入线、输出线必须拉开距离，切忌并行，以免降低变频器输入端专用型滤波器的效能；
3、变频器输入端专用型滤波器连接线以选用双绞线为佳，它可有效消除部分高频干扰信号。

滤波器安装指导：

滤波器金属外壳与机箱保持良好面接触，并将接地线接好，滤波器输入、输出线必须拉开距离，切忌任何形式的线间耦合。

滤波器安装位置应选在机箱电源的入口处，以缩短输入线在机箱内的长度，减少辐射干扰

建议对滤波器和引线链接处进行绝缘处理，避免短路。
