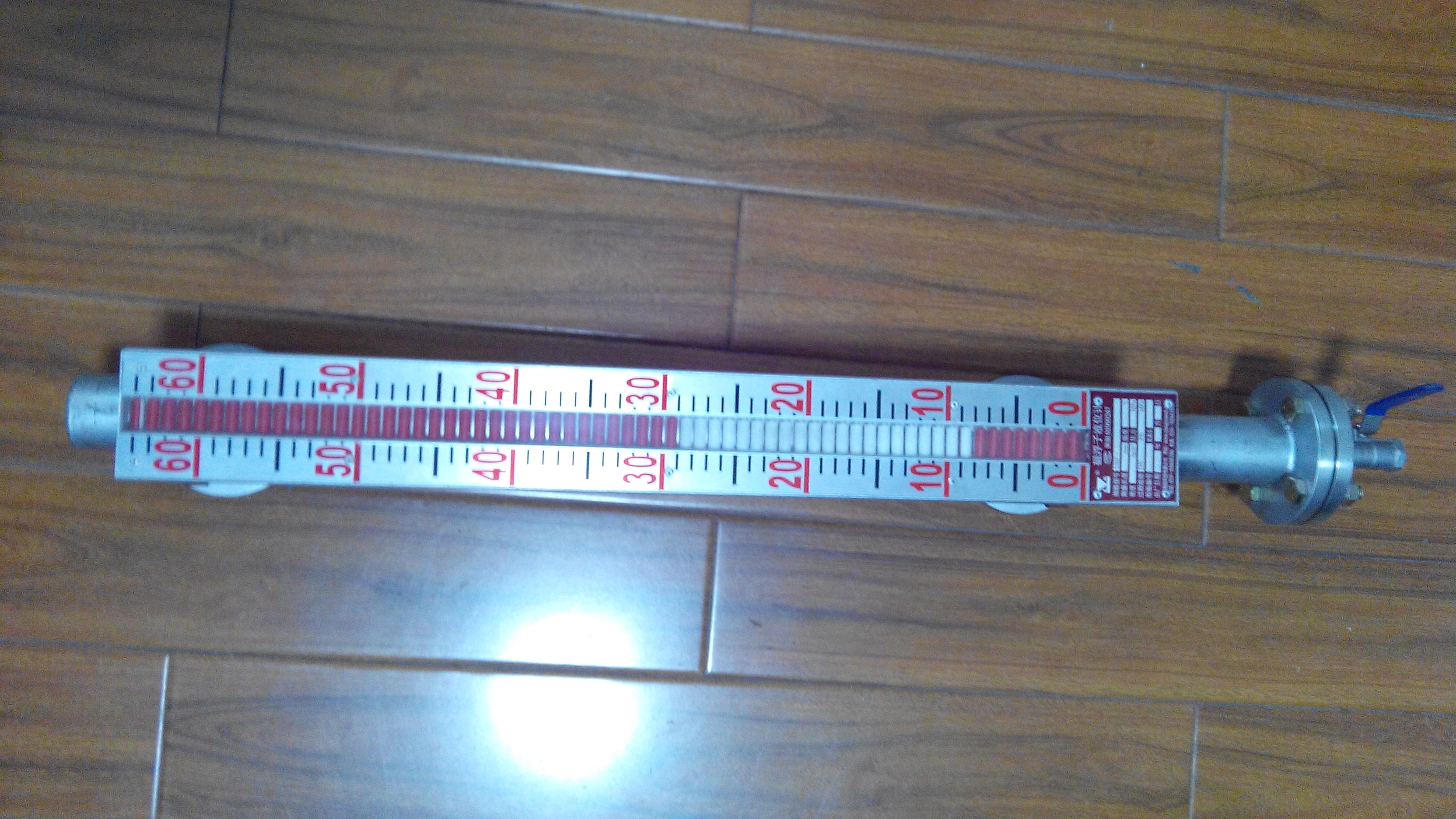

VIVO2060系列磁翻板液位计

VIVO2060系列磁翻板液位计是在引进、改进国外同类液位计，结合此类液位计长期销售中取得的经验的基础上，依照化工工业部标准HG/T21584-95开发、研制出的最新产品。

为保证产品的可靠性和技术上的优势，该仪表的所有关键部位均采用推荐原材料或进口元器件。该产品完全可代替国外同一类型产品，性能可靠、安全、实用，可适应对高温、高压、腐蚀性液位的测量。

工作原理

VIVO2060系列磁翻板液位计可以视为压力容器的一部分。

以VIVO2060系列侧装式磁翻板液位计为例，液位计与容器通过侧法兰相连接，这样液位计中的变化实际与容器内液位变化是相一致的。液位计腔内的柱状浮子与液位计外部的磁翻板和一关实际为一组磁性系统。柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件，从而将液位传递出去。

磁翻板是显示液位的部分。磁翻板内的翻珠内装有柱状的磁钢，而所有翻珠均匀置于铝制的卡槽之中，当液位计中液位上升时，由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色；反之液位下降时，翻珠由红色翻为白色。这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。传感器的作用是采样液位高低位置并转换成标准信号传送至控制室

传感器实际由干簧管和电阻组成。当浮子内磁钢位置变化后，磁场通过器壁带动传感器内干簧触点吸合。干簧管吸合的位置决定回路的阻抗的大小，干簧管的通常位置为10mml组。回路电阻的大小正好与液位的高低成正比，这样最后由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号，送至控制室。

VIVO2060系列磁翻板液位计的优点

• 结构简单、坚固牢靠、无需专门维护。

• 直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。

• 翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。

• 可用于真空、高压、高温的环境，对密度低的液体也可适用。

• 耐腐蚀性能强，适用于大多数腐蚀性液体。


  技术参数

选 型 表

型号说明：

上述型号侧装式磁翻板液位计（带变送器），安装法兰尺寸为GB标准DN25PN16法兰，腔体材质为不锈钢，而法兰之间中心距为2米，另外带2个常闭开关。

选型注意事项：

常闭开关定义为：当液位在开关位置以下时，开关触点为闭合，当液位超过时，开关触点打开。

隔爆型开关和变送器必须选用防爆开关和变送器。

法兰如不是GB标准，在定货时必须标明。

可提供活套法兰，在定货时必须标明。

附图三：报警开关接线图
