型号:YQH-10
介质:氦气
测量范围：（0-10,0-25 ）MPa
进口压力：15MPa
出口压力：7MPa
调节范围：1-7MPa、1-10MPa、1-15MPa
额定流量：16m3/h
输入螺纹：G5/8”mm
输出螺纹 ：M16 x 1.5mm
材质：铜
重量：2kg

用途：

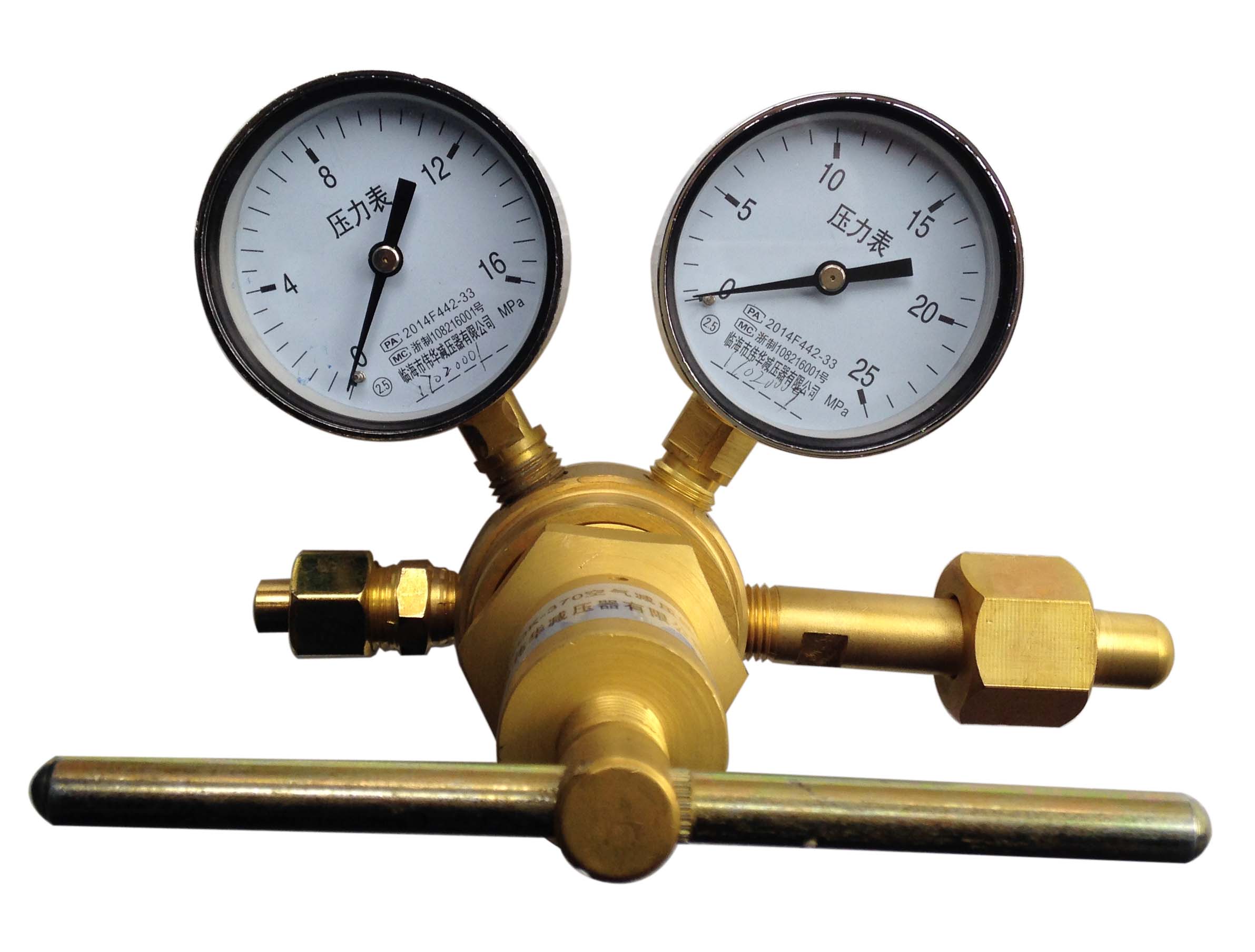

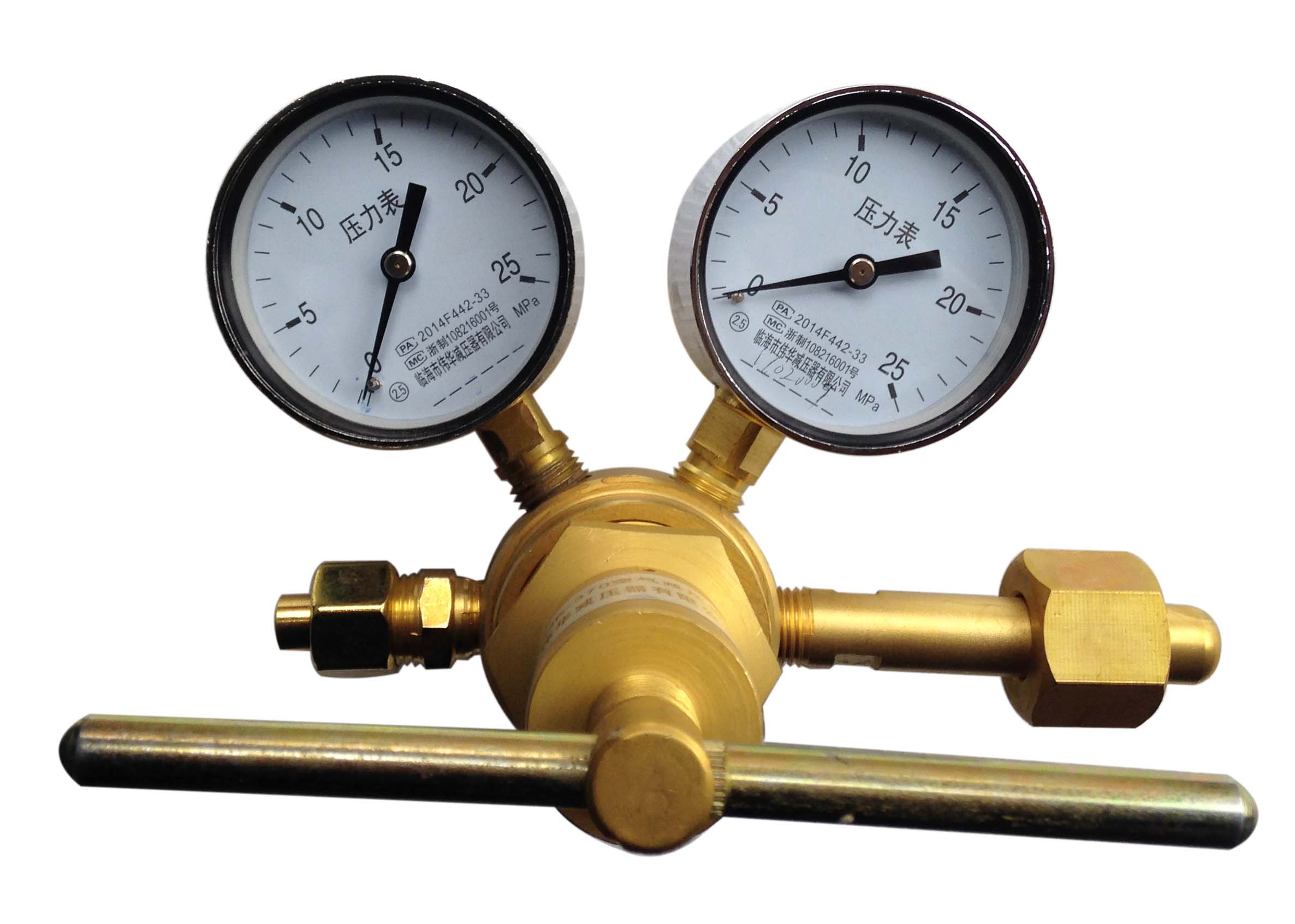

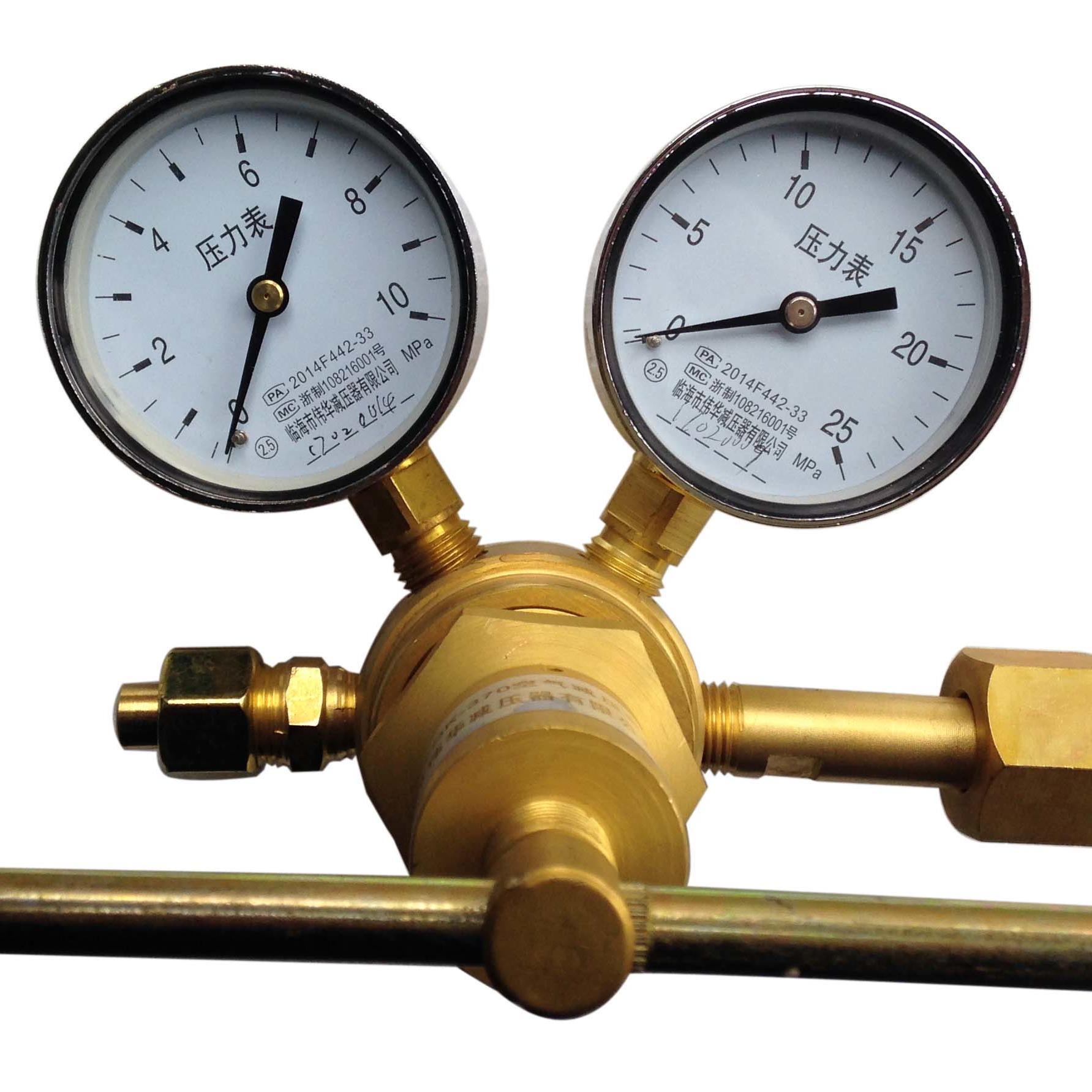

氦气减压器YQH-10是将气瓶内的高压气体任意调节减至实用压力，以供使用的气瓶减压装置，主要用于焊接、切割及化工、医药卫生、电子工业等方面。氦气减压器YQH-10不论输入压力和输出流量发生变化，都能保证稳定的输出压力。

原理:中压氮气经过节流,压力就下降,压力下降则原来体积相同的氮气增大。因此,氦气减压器YQH-10的原理就是利于其内部的节流阀对中压氮气节流,压力高的氮气经过节流阀的节流在低压气室进行膨胀,使高压空气变成压力相对较低的氮气。调节节流阀的开度,对中压氮气的节流程度不同,中压氮气的膨胀效果也不一样,减压后的氮气压力也就不一样。这就是减压器的减压原理。



B,370氮气减压器的构造和工作原理
1.370减压器的本体是由黄铜制成。两级减压系‘的构造基本相似，均由活门顶杆、调压弹簧、弹性薄膜装置、减压门等零部件组成。***级减压系统主要用于将高压气体自动降为中压气体，降至压力为2MPa，然后送入第二级减压系统。在二级减压系统，当旋拧调压螺钉时，通过调压弹簧、弹性薄膜装及活门顶杆，使减压活门作不同程度的开启和关闭，以用来调节***减压系统送入的氮气的减压程度或停止供气。
2.YQD-370氮气减压器进气接头处螺纹尺寸为315. 875mm，接头的内径尺寸为5. 5mm,出气接头内径尺寸为6mm,其***流量为80m3 /h。减压器本体上还装有高压氮气表和低压氮气表，分别指示高压气室（即氮气瓶内）和低压气室内的压力（即工作压力）。高压氮气表的量程为0-25MPa。低压氮气表的量程为0- 10MPa.
使用370减压器时，当顺时针旋拧调节螺钉时，可顶开减压活门，高压氮气便从缝隙中流入低压室。由于氮气在低压室内体积发生膨胀而使压力降低，即减压作用。
