兼容台达USBACAB230/USB-DVP带隔离DVP PLC编程电缆蓝色数据线
店主电话：15300181863

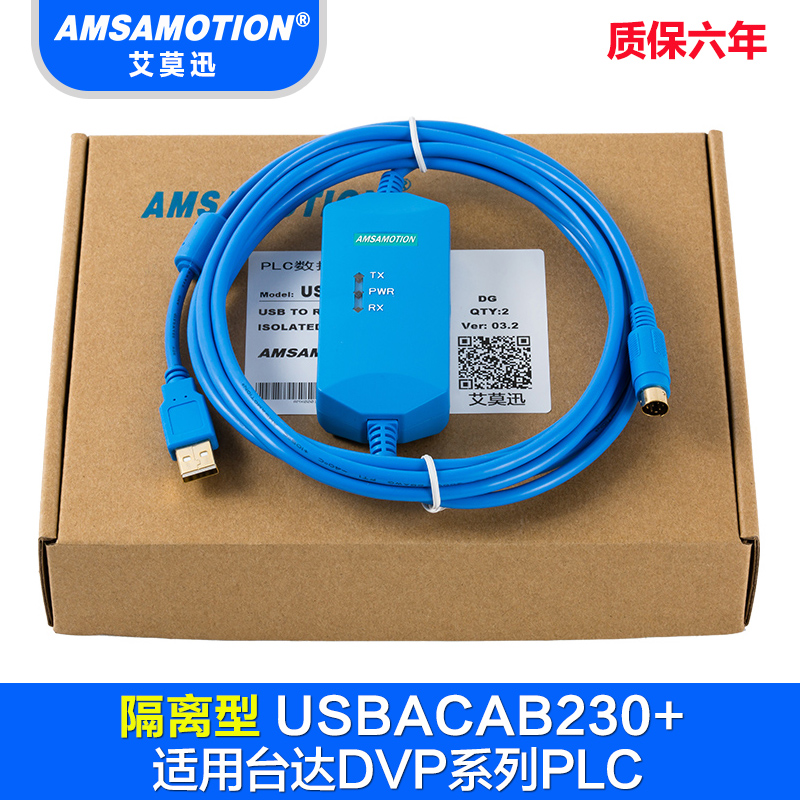

USBACAB230 隔离型编程电缆使用说明

概述：

USBACAB230 编程电缆是通过USB接口提供串行连接及光藕隔离RS232信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自USB端口并经DC/DC隔离供电，不再由PLC端口供电，转换盒上（TX-发送；PWR-电源；RX-接受）发光二极管指示数据的收发状态。

USBACAB230 隔离型编程电缆适用于台达DVP系列PLC，连接PLC的COM1口。

USB 圆头8针

特性及技术指标：

● 支持USBACAB230 隔离型操作系统：WIN2000/WINXP/WIN7/WIN8

● 支持USBACAB230 隔离型编程软件版本：WPLSoft  V2.03及以上

● 完全兼容1.1或USB 2.0

● USB总线供电，消耗电流约70mA

● 波特率：300bps～1Mbps标准波特率自动适应

● 支持UART数据格式：数据位：7、8，停止位：1、2，校验位：odd/even/no parity

● 电缆长度：3米

使用方法：

USBACAB230 隔离型编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的视屏教程，此处不再赘述

驱动程序安装完成后，在Windows的设备管理器中将出现USBACAB230 隔离型编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，其它通信参数使用默认设置，接下来的使用同传统的RS232接口的编程电缆完全相同。
