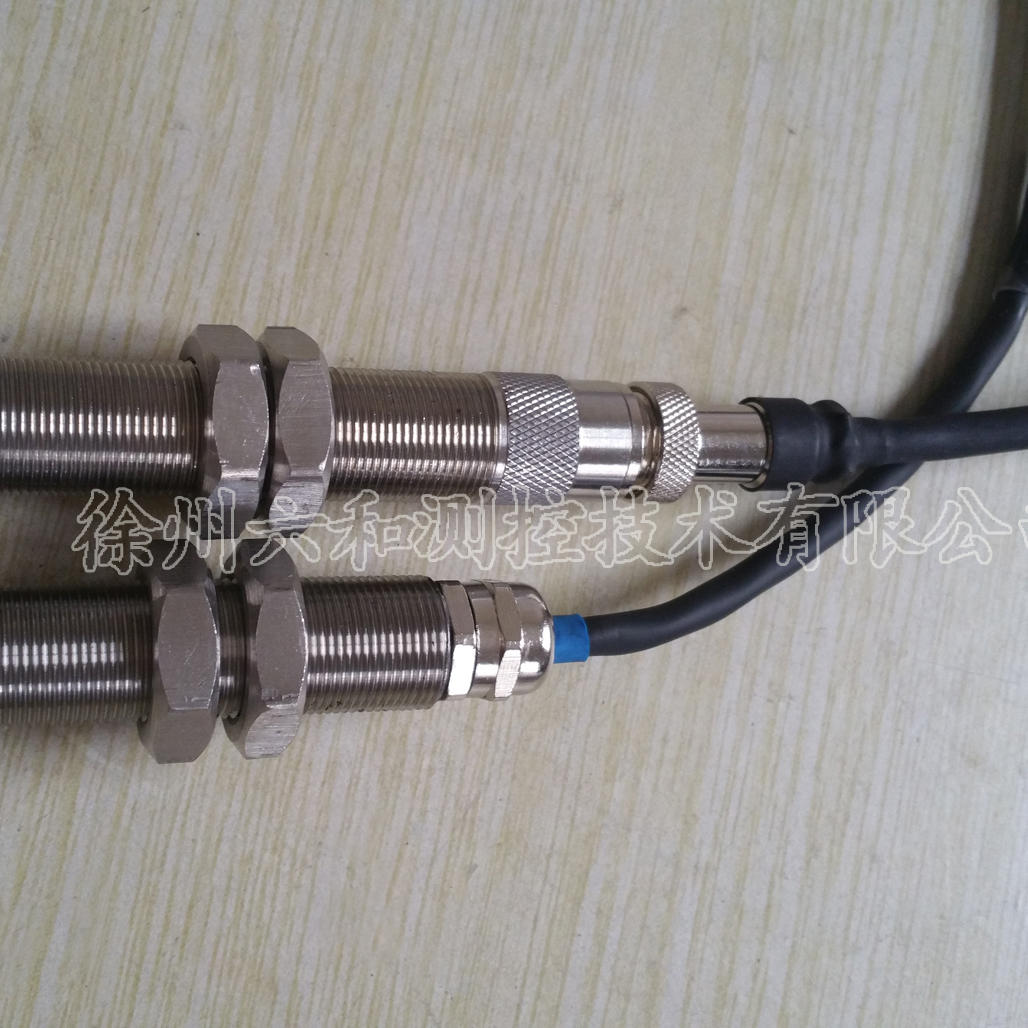

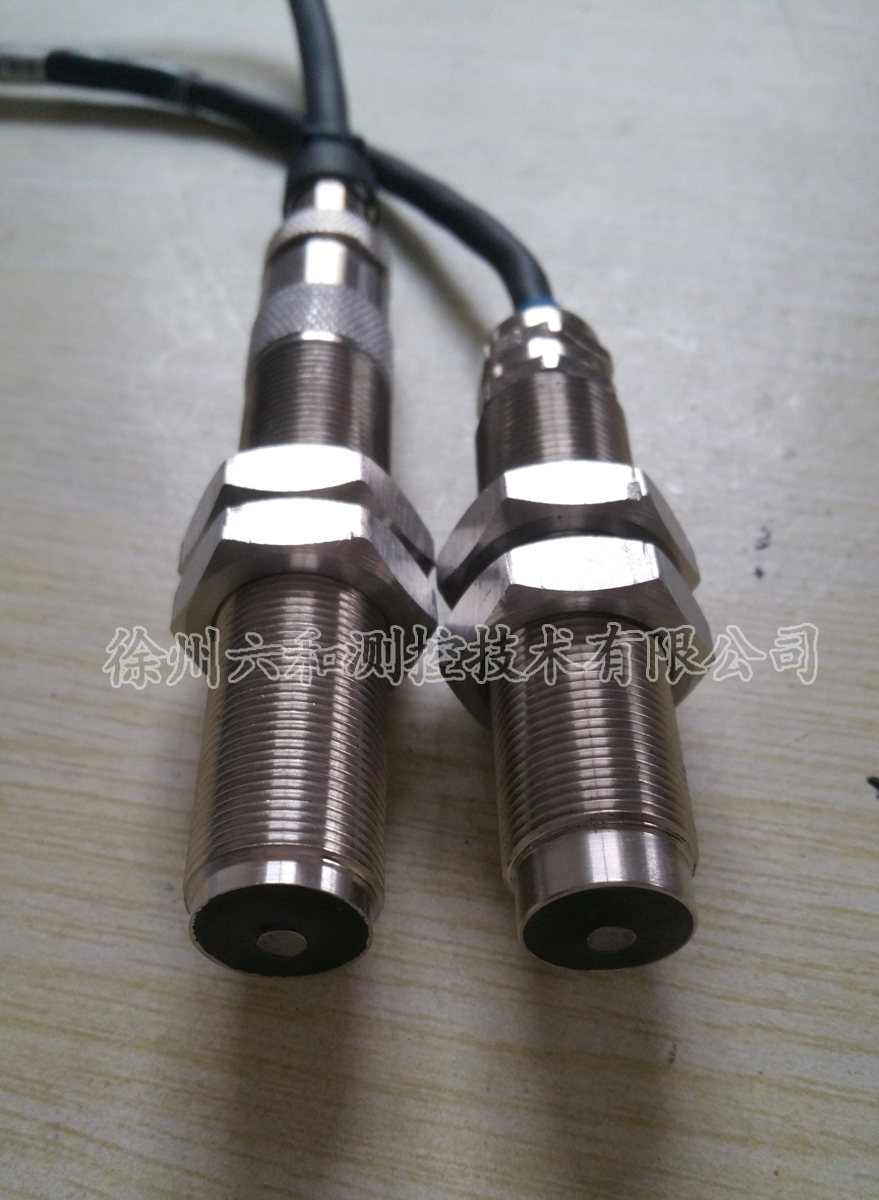

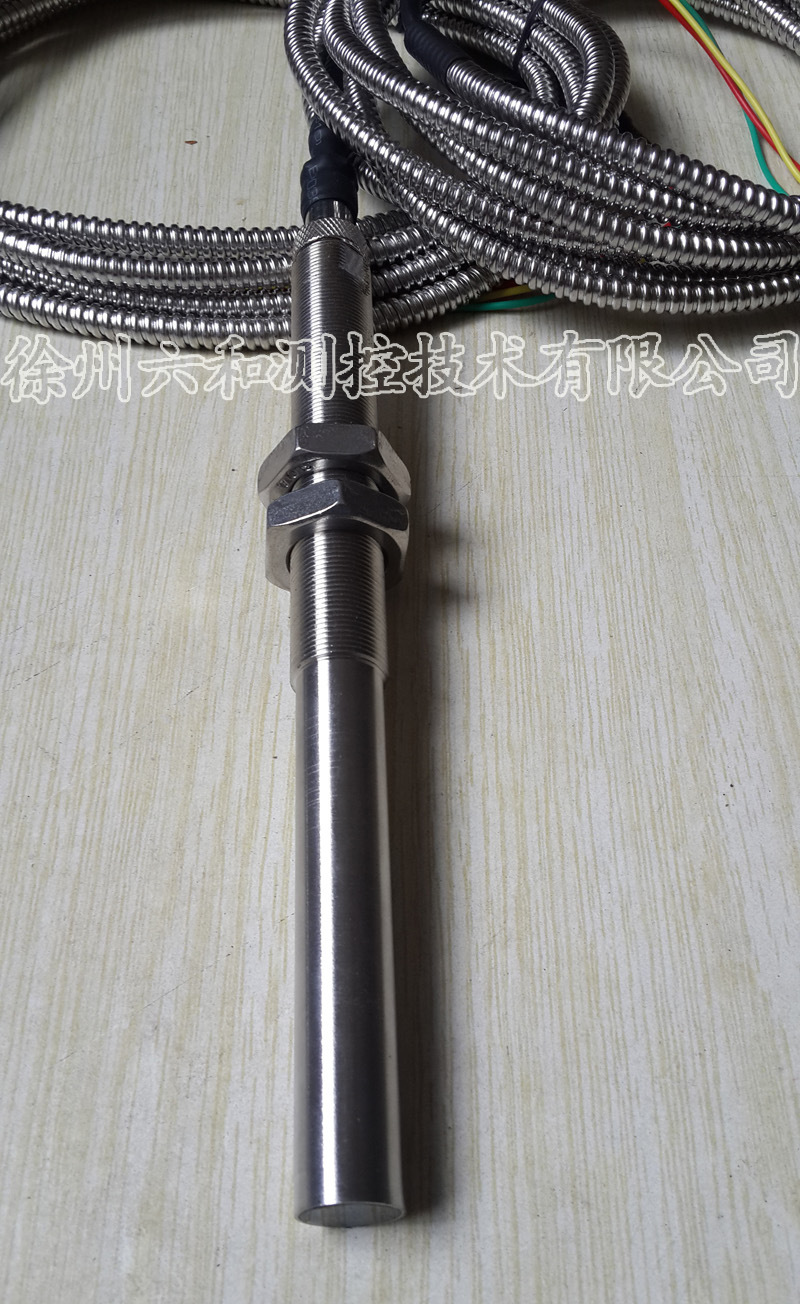

• CS-1磁阻式转速传感器是高性价比、用途广泛的通用转速传感器，用于导磁性物体的转速测量，采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁场（磁力线）由磁铁发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化,线圈感应出电动势的变化,线圈内轴上测速齿轮),感应与转速成比例的频率信号；如果是渐开线齿轮,感应电压则是正弦波。信号幅值大小与转速成正比,与探头端面和齿顶间间隙大小成反比。

50. 性能特点
    1.非接触式测量,与被测转动部件不接触,无磨损
    2.采用磁电感应原理,无需外接工作电源,输出信号大,不需要放大,抗干扰性能好
    3.采用一体化设计,结构简单可靠,具有很高的抗振动和抗冲击特性
    4.适应工作环境温度范围广,适用于恶劣的工业环境,如烟雾、油气，水气环境

• 直 流 电  阻：250到550Ω(25℃)
• 工 作 温  度：-10到+110℃

• 重        量：约120g
• 抗   振   动：20g
• 螺纹规格： M16×1
• 安装间隙：0.5-1.0mm，建议0.8mm
• 材       质：304不锈钢
• 齿轮材料：齿轮材料应采用导磁率强的金属材料。
• 齿形：成渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍***的测量。如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。

齿轮模数 ：2到 4     齿宽b：大于5mm 。
