ZN12-12真空断路器

产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用

断路器简介：各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：
1.开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在9～12mm之间，35kV的则在20～30mm之间。
2.触头接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：
(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。
(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济

ZN12-10型系列真空断路器为额定电压10 kV、三相交流50 Hz的户内高压开关设备,该断路器的操动机构为弹簧储能式,可交流、直流操作,也可手动操作,

是我国早期引进德国西门子公司技术制造的产品

不仅保证了断路器的安全运行,而且积累了比较行之有效的检修经验。

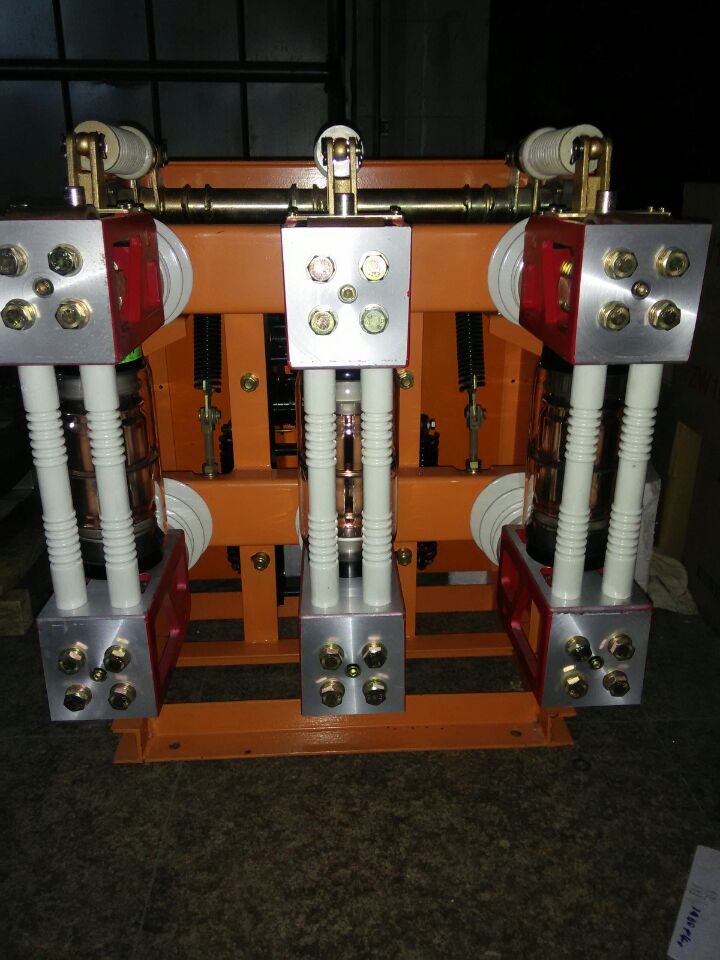

笔者的分析对该型及改进后的断路器的检修维护工作具有一定的借鉴意义。1断路器的工作原理断路器的整体呈V型“悬挂式”结构,

如图1所示[3],3只真空灭弧室通过铸铝合金的上、下出线端用6只环氧树脂浇注的绝缘子悬挂在手车框架的前方。上出线端直接通过拐臂与上隔离触头相连,

下出线端上装有软联接,软联接的一端通过拐臂与下隔离触头相连,另一端直接固定在真空灭弧室动导电杆的导电夹上。在导电杆的底部装有万向杆端轴承,

该杆端轴承通过轴销与三角形变直杠杆相连,杠杆通过轴销与3根绝缘拉杆相连,操动机构就是通过这3根绝缘拉杆经摇臂滑块变直机构使断路器分
