流量积算仪
江苏奥科仪表有限公司
销售电话：0517-86919886 ***：15261725556 柏经理
流量积算仪流量积算仪厂家,流量积算仪价格，流量积算仪流量积算仪,流量积算仪,流量积算仪价格,流量积算仪厂家

产品简介

智能流量积算控制仪采用先进的微处理器进行智能控制，适用于各种液体、一般气体、蒸汽、天然气等的流量检测和积算控制。采用查表法进行密度补偿，能自动对过热蒸气、饱和蒸气进行高精度的积算控制。内置多种流量积算公式，可适用各种流量测量场合。

具有多种信号输入功能，可配接各种压力/差压及频繁式流量传感器（如孔板、涡街、涡轮等）且只需要通过仪表菜单的简单选定，即可实现上述输入信号之间的轻松切换，提高了仪表的通用性和可靠性，具有多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）供选择。

测量显示范围宽，可显示整体四位的瞬时流量值、温度补偿值、压力补偿值、流量、体积（或差压/频繁）值等，以及整体八位的流量累积值（0~9999，9999）***度高，累积值可***到小数点的后三位（0.001）。可同时显示流量累积总量、瞬时/差压值、压力补偿值、温度补偿值，方便了用户对测量对象的观测。

输入输出回路均采用光电隔离，抗干扰能力强。可带有串行通讯接口，整机采用卡入式结构、使安装十分简便。

主要技术参数

输入信号

模拟量 ·热电流：标准热电偶-K、E、R、B、N、J、T ·电阻：标准热电阻-Pt100

·电流：0~10mA、0~20mA、4mA~20mA等（输入电阻≤250Ω） ·电压：0~5V、1V~5V、mV（输入阻抗≥250KΩ）

脉冲量 ·波形：矩形波、正弦波、三角波 ·幅度：大于4V（或根据用户要求设定） ·范围：0~5KHz（或根据用户要求设定）

输入信号切换 ·温度补偿：Pt100、K、E、0~10MA、0~20MA、4MA~20MA、0~5V、1V~5V（可自由切换）

·压力补偿：0~10MA、0~20MA、4MA~20MA、0~5V、1V~5V（可自由切换）

·流量输入：0~10MA、0~20MA、4MA~20MA、0~5V、1V~5V或频率信号（可自由切换）

输出信号

模拟量输出 ·DC4mA~20mA（负载电阻≤500Ω） ·DC0~10mA（负载电阻≤750Ω） ·DC1V~5V（负载电阻≥250KΩ） ·DC0~5A（负载电阻≥250KΩ）

开关量输出 ·继电器控制输出-ON/OFF（带回差） ·触点容量：AC 220V/3A；DC24V/5A（阻性负载）

通讯输出 ·标准串行双向通讯接口 ·通讯方式：RS-232C，RS-485 ·波特率-300bps~9600bps（内部自由设定）

馈电输出 ·DC 24V，负载 ≤30mA

特性

数学模型 ·参见仪表操作手册

测量精度 ·测量显示精度：±0.2%FS±1字或±0.5%FS±1字 ·频率转换精度：±1脉冲（LMS）一般优于0.2%

分辨率 ·±1字

显示方式 ·四位高亮度LED数码显示 ·发光二极管工作状态显示 ·当前日期及时间显示

·四位（0~9999）瞬时流量值显示 ·八位（0~99，999，999）累积流量值显示 ·四位（0~9999）压力补偿值显示

·四位（-1999~9999）温度补偿值显示 ·四位（0~9999）流量（或差压/频率）值显示

控制模式 ·可选择上限、下限或上上限、下限控制，带有常开/常闭输出

控制设定值 ·控制设定值和回差值全量程内自由设定

补偿方式 ·温度、压力、温度+压力自动补偿

参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后***保存 ·参数设定值密码锁定

保护方式 ·断电后流量累积保持时间大于五年 ·参数设定值断电后***保存 ·工作异常自动复位

使用环境

环境温度 ·0~50℃

相对湿度 ·≤85%RH 避免强腐蚀气体

供电电压 ·常规型 ·AC220V+10/-15%（50Hz+2Hz，线性电源）
·特殊型 ·AC90V~265V（开关电源） ·DC 24V±2V（开关电源）

功耗 ·≤6W（AC 220V线性电源） ·≤4W（AC 90V~265V开关电源） ·≤4W（DC 24V 开关电源）

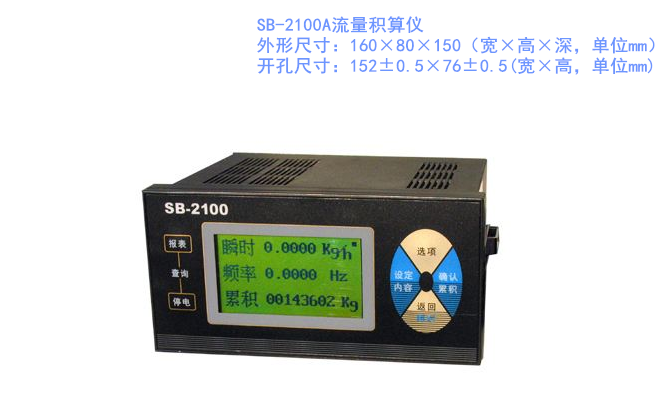

仪表外形及开孔尺寸

智能流量积算控制仪型谱表

型号代码

说明

XWP-N

□□

□

□□

-□

□

-□

□

-□

□

-□

□

1智能流量积算控制仪

外形特征

横式显示

竖式显示

横式显示（改进型注1）

竖式显示（改进型注1）

外形尺寸

160×80mm（横式）80×160mm（竖式）

96×96mm

控制作用

无补偿

带补偿

过热蒸气带温度、压力补偿--查表法

饱和热蒸气带温度或压力补偿--查表法

用户待定曲线补偿--查表法

通讯方式

无通讯接口

RS-232C通讯接口

RS-485通讯接口

输出方式

无输出

继电器控制或报警输出

恒流（4~20）mA输出（对应瞬时流量）

恒流（0~10）mA输出（对应瞬时流量）

恒流（1~5）V输出（对应瞬时流量）

恒流（0~5）V输出（对应瞬时流量）

特殊规格输出

输入类型

□

流量信号输入（参见“输入类型选型代码”）

□

压力补偿输入（参见“输入类型选型代码”）

□

温度补偿输入（参见“输入类型选型代码”）

***报警

无控制/报警（可省略）

上限控制/报警

下限控制/报警

第二报警

无控制/报警（可省略）

上限控制/报警

下限控制/报警

馈电输出

无馈电输出（可省略）

DC12V馈电输出

一路DC24V馈电输出

两路DC24V馈电输出

供电方式

DC24V供电

AC90~265V开关电源供电

AC220V线性电源供电（可省略）

·注1：带通讯功能仪表仅XWP-LD系列改进型流量积算仪提供
·注2：LE802、LE803、LE804系列可通过设定仪表二级参数相互切换。测量饱和蒸气时只选择压力或温度补偿中的一种即可。

输入类型选型号代码

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4~20mA	-1999~99999d	G	Pt100	-200~85℃	本表所列为***量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0~10mA	-1999~99999d	E	热电偶E型	0~800℃
C	1~5V	-1999~99999d	K	热电偶K型	0~1300℃
D	0~5V	-1999~99999d	R	用户特定	-999~99999d
M	0~20mA	-1999~99999d	N	无补偿输入
F	脉冲	0~5KHZ

如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。

型号举例：1XWP-LE802-02-AAG-NN 带补偿输入LED显示流量积算控制仪，流量输入类型为4~20mA，压力；补偿输入类型为4~20mA，温度补偿输入类型为Pt100，带4~20mA变送输出，无报警输出，无馈电输出，AC220V供电，横表。
1XWP-LDS803-81-ACK-HL-P-T 过蒸汽带温度压力补偿的LED显示流量积算控制仪，流量输入类型为4~20mA，压力补偿输入类型为1~5V，温度补偿输入类型为热电偶K型继电器控制输出，带RS-485通讯，带上下限报警输出，带DC24V馈电输出，AC90~265V（开关电源）供电，竖表。
