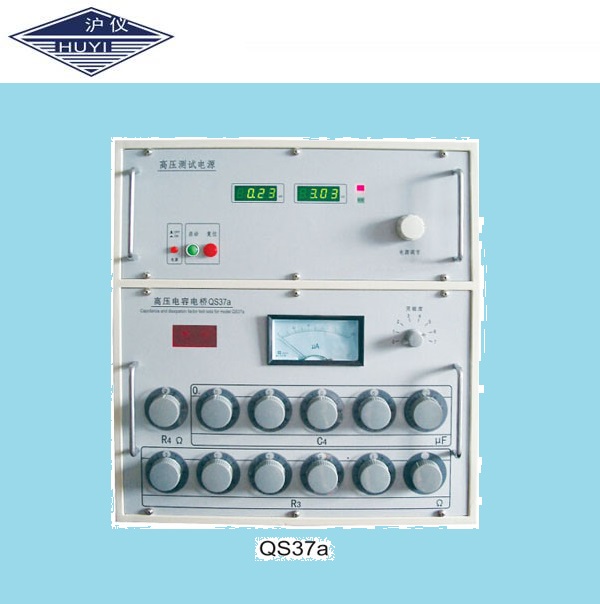

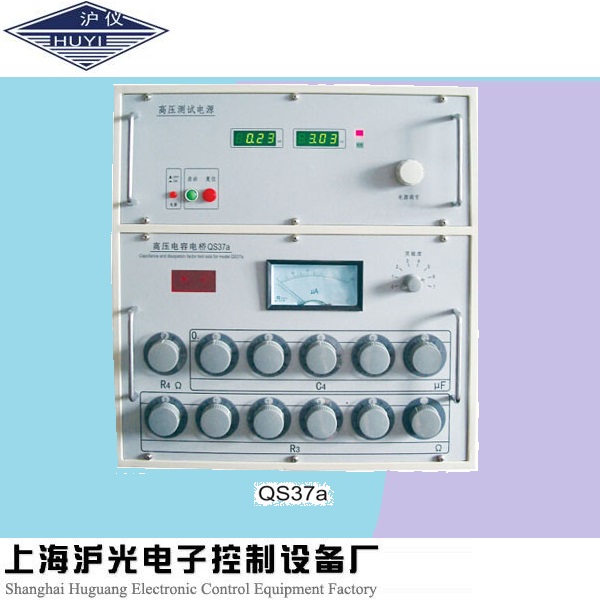

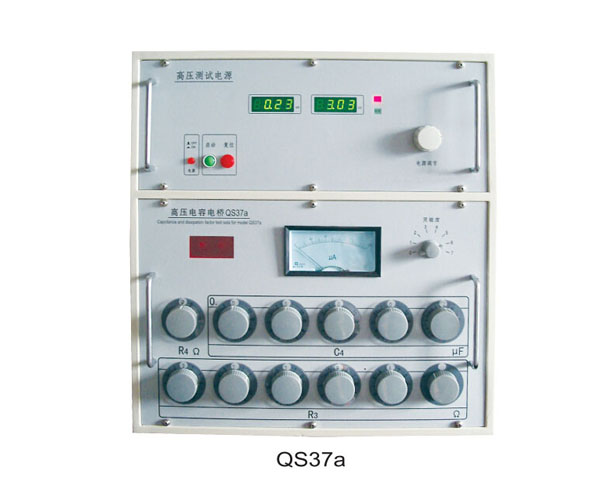

QS37a型高压电桥是本公司生产的一款新型的高压电桥。主要用于测 量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电 桥的经典线路。主要可以测量电容器，互感器，变压器，各种电工油及 各种固体绝缘材料在工频高压下的介质损耗( tg)和电容量( Cx)，其测量 线路采用"正接法"，即测量对地绝缘的试品。由于电桥内附有一个5000V 的高压电源及一台高压标准电容器，并将副桥和检流计与高压电桥有机 的结合在一起，所以本电桥特别适应测量各类绝缘油和绝缘材料的介损 （tgδ）及介电常数（ε）。

QS37a 性能特点 Features

桥体本身带有5000V电源及标准电容（100pF）,测量材料介损更为方便；

桥体内附电位跟踪器及指另仪，外围接线少；

桥体采用了多样化的介损测量线路。

Specications 技术指标

本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足 Specications 技术指标 下列表中的技术指示要求。

在Cn＝100pF 　　R4＝3183.2（δ）　（即10K/π）时

在Cn＝100pF 　R4＝318.3（δ）　（即1K/π）时
