——— 宝贝详情 ———

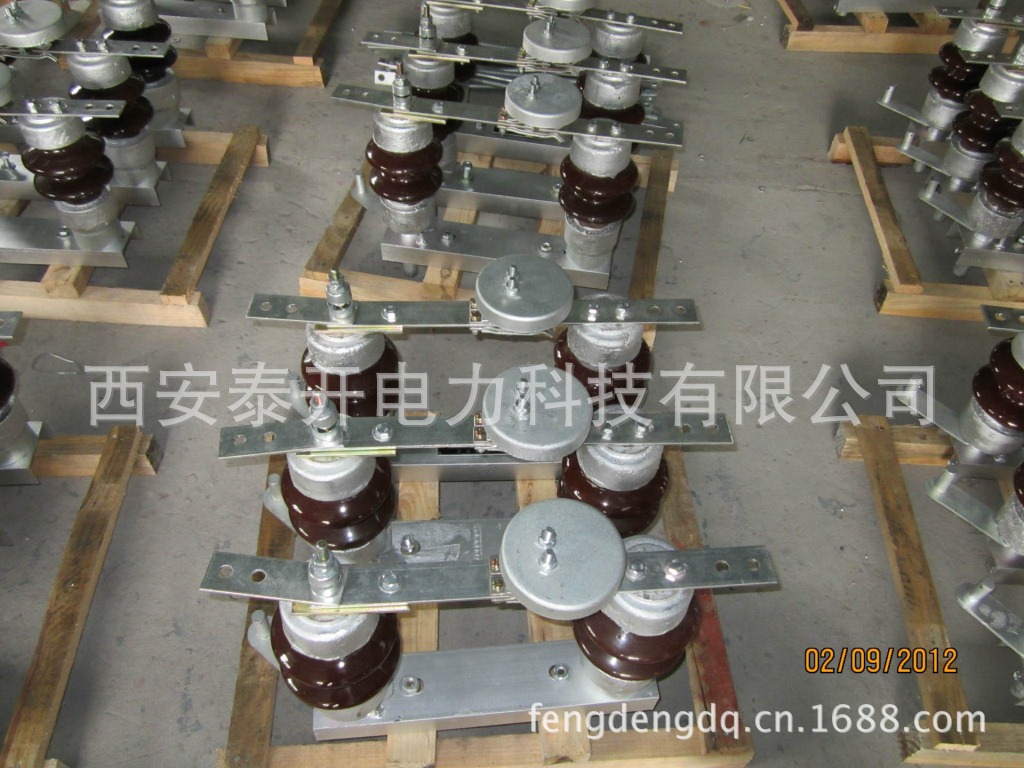

GW4隔离开关

主要技术参数

项目

单位

参数

额定电压

40.5

72.5

126

额定绝
缘水品

1min工频耐受电压

对地

140

230

断口

115

160

245

额定雷电冲击耐受电压（峰值）

对地

185

325

550

断口

215

375

630

额定频率

额定电流

400

630

1000

1250

1600

2000

3150

4000

额定短时耐受电流

31.5

额定峰值耐受电流

100

125

额定短路持续时间
主刀/地刀

4/2

额定端子
机械负荷

水平纵向负荷

750

1000

水平横向负荷

500

750

垂直力

750

1000

爬电距离

1025-1250

1800-2250

3150-3900

机械寿命

次

2000

人力操动机构

不带接地

CS11(CS17)

单接地

CS8-6D(CS17)

双接地

主刀CS14G(CS17)；地刀CS11(CS17)

控制回路电压

AC220,DC110,DC220

电动机操动机构

型号

CJ6

电动机电压

AC220,AC380,DC220

控制回路电压

AC220,AC380,DC220

分合闸时间

6±1

产品重量

不接地

360

500

700

单接地

410

600

800

双接地

460

700

900

序号	名称	单位	数量	备注
1	GW4-126KV型隔离开关	极	3
2	35接头	只	1
3	1060圆锥销	只	8
4	连接管1/1/a水煤气管	根	1
5	CS14G型手动机构或CJ6电动机构	套	1
6	M20连接头（右旋）	套	2
7	接头	套	4
8	1220螺栓	只	8
9	连接管1/1/a水煤气管	根	2
10	连接管1水煤气管	根	2
11	M20连接头（左旋）	套	2
12	CS14G手动机构	套	1
13	连接管1水煤气管	根	1
14	35接头	只	1
15	地刀拐臂	只	1

GW4-126KV单接地型隔离开关三极联装图（右接地）

GW4-12、17.5、24kV型户外高压隔离开关参数

项目			单位	参数
额定电压			kV	10		15		20
最高工作电压			kV	12		17.5		24
额定绝缘水平	1min工频耐受电压（有效值）	对地		28		40		50
		断口	kV	32		47		60
	额定雷击冲击耐受电压（峰值）	对地	kV	60		105		125
		断口	kV	70		120		145
额定频率				50
额定电流			kV	200	400	630	1250	1600	2000
2秒热稳定电流（有效值）			Hz	6.3	12.5	20	31.5	31.5	40
动稳定电流（峰值）			A	16	31.5	50	80	90	100
接线端额定纵向机构负荷			kA	245
配用机构			kA	CS11-1、CS11、CS8-6D手动机构或CJ6电动操动机构
与隔离开关相装的接地开关额定参数			N	接地开关用于切断残余电流，对动、热稳定电流不作考核

名称		单位	参数
额定电压		KV	10
最高电压			12
额定电流		A	200	400	630	1250
额定热稳定电流4s（有效值）		KA	12.5	16	20	31.5
额定动稳定电流(峰值)		kA	31.5	40	50	80
1min工频耐受电压有效值	对地	kV	42
	断口		50
雷电冲击耐受电压（峰值）	对地		75
	断口		85
接线端子额定拉力		N	50.0
配用操作机构型号	接地		CS8-6D
	不接地		CS11

西安泰开电力设备有限公司专业生产户内外真空断路器跌落式熔断器高压开关，高低压成套，高压熔断器、高压穿墙套管、高压负荷开关、高压限流熔断器、跌落式熔断器等。
