一、四氟磁翻板液位计工作的基本原理：
四氟磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的***磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。也可在本体管上加装磁性技术\'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。
四氟磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量，设备少开孔，显示清晰，标志醒目，读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。

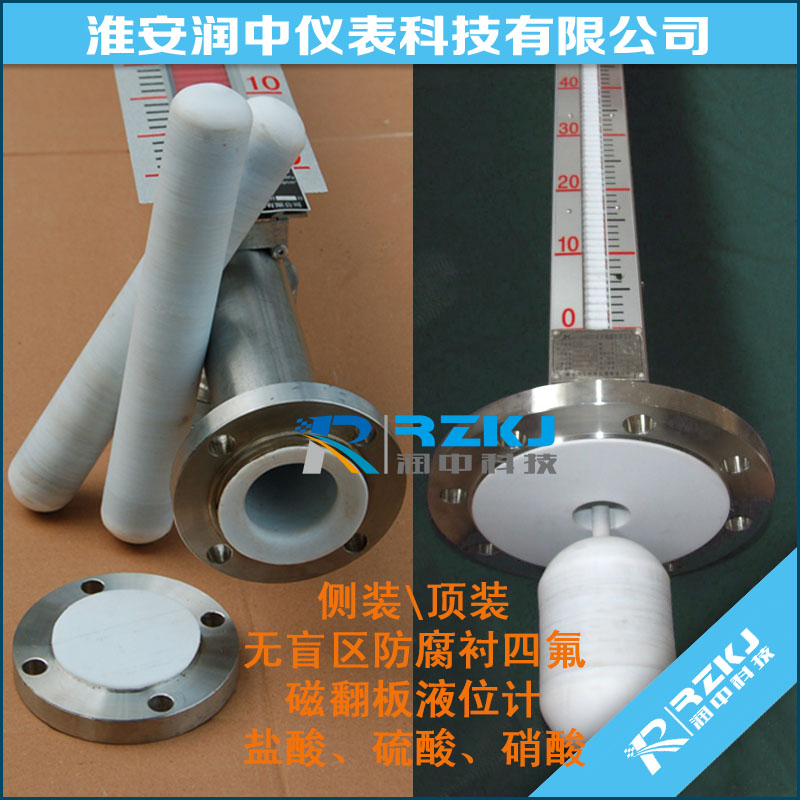

防腐磁翻板液位计防腐磁翻板液位计,防腐磁翻板液位计厂家,防腐磁翻板液位计生产厂家

防腐磁翻板液位计防腐磁翻板液位计,防腐磁翻板液位计厂家,防腐磁翻板液位计生产厂家

二、四氟磁翻板液位计用户在订货前需了解并提供的技术参数：
1、安装方式：侧装式（如图1所示）顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质最高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。（如图1所示）
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。（如图2所示）

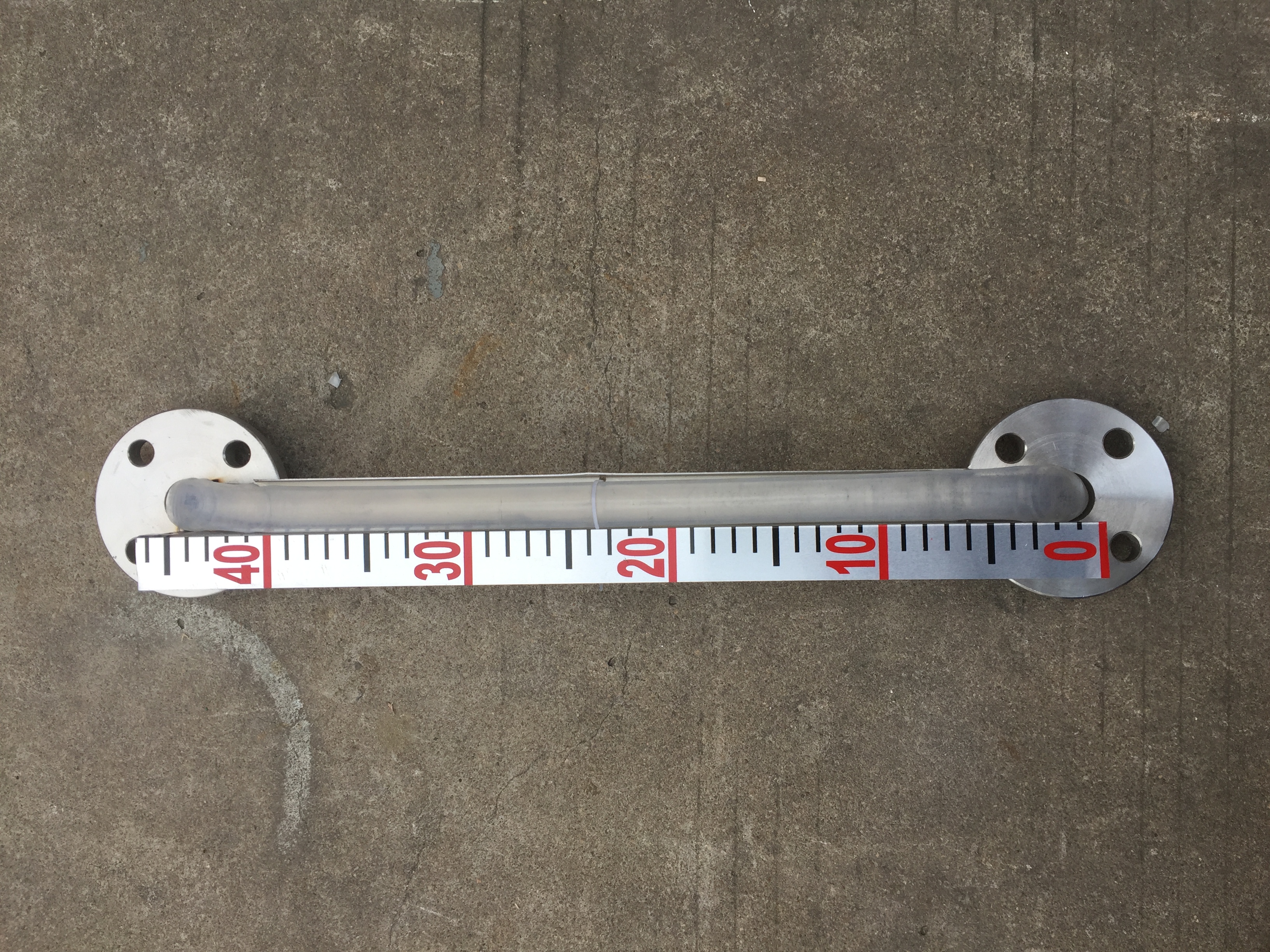

防腐磁翻板液位计防腐磁翻板液位计,防腐磁翻板液位计厂家,防腐磁翻板液位计生产厂家

安装示意图1 安装示意图2

8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
防腐磁翻板液位计防腐磁翻板液位计,防腐磁翻板液位计厂家,防腐磁翻板液位计生产厂家

三、润中仪表四氟磁翻板液位计产品选型表

RZ-UHZ四氟磁翻板液位计厂家编号
	量程例：1-1000mm								量程
		517C	普通侧装型						基本类型
		SF	防腐型
		ZQK/DB	伴热型
		D	防霜型
		GW	高温型
		F	防爆型(Bd为隔爆型、Bi为本安型)
		DJ	顶装型
		GY	高压型
		GWGY	高温高压型
			其他
			A	0.45-0.51					介质密度(g/cm3)
			B	0.51-0.65
			C	0.62-0.75
			D	0.75-0.9
			E	0.9-1.0
			F	1.0-1.8
				0	常压				过程压力(MPa)
				1	其他(另注明)				过程压力(MPa)
					A	304			主体材质
					B	316
					C	316L
					D	PVC/UPVC
					E	304+F4
					F	304+PE
					G	其他
						A	翻柱现场显示		显示方式
						B	变送器输出型(现场表头显示)
						C	变送器输出型(无现场表头显示)
						D	其他型
							A	无报警点	报警代号
							B	有一个报警点
							C	有两个报警点
							D	其他
								连接法兰口径例：(DN)50	法兰口径

注：例如“RZ-UHZ-2000517CE0ACD20 主要参数是：介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为2000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型四氟磁翻板液位计。

（本选型指导由润中仪表科技技术部提供，如您在使用四氟磁翻板液位计仪表的过程中遇到任何问题，都可以致电我司的全国销售服务热线，我们会有专业人员为您答疑解惑）
