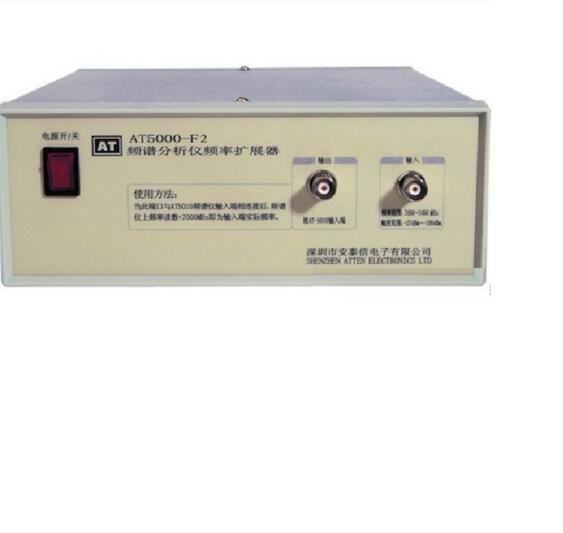

AT5000-F2频率扩展器

概述

早期手机工作的频段在800MHz。电路中VCO的信号频率通常也在1100MHz以下。一般的1GHz的频谱分析仪都可以检测到1080MHz的信号。但如今的GSM手机通常工作在1800MHz频段，蓝牙产品工作在2.4GHz频段。国内的CDMA手机虽然是工作在800MHz频段，但电路中的本振信号通常都高于1100MHz。用一般的1GHz频率分析仪是无法检测到这些信号的。而购买2GHz或以上频率范围的频谱分析仪需要大投资。对于一般的维修人员来说，是非常不实际的。

特点及优点

AT5000-F2频率扩展器操作简单，只需用射频电缆扩展器的输出端与频谱分析仪的输入连接起来，然后将原来频谱分析仪的射频探头连接到扩展器的输入端即可达到频率扩展。利用AT5000频率扩展器系列不同型呈的频率扩展器配合1GHz的频谱分析仪，即可检测到手机电路中2GHz、3GHz乃至4GHz的信号。从维修工作及一般的工程工作来说，其性能完全能满足工作需要。适合CDMA手机维修，小灵通维修及直放基站维护、检修。

使用介绍

·根据输入信号频率相对应选择合适的频率扩展器。

·将信号连接到频率扩展器的输入端。

·频率扩展器的输出端的随机配件连接线连接到频谱分析仪(1000MHz)的输入端。

·当输出端口与AT5010频谱分析仪的输入端相连接后，频谱分析仪上频率读数+1000MHz即为输入端的实际频率。此时在频谱分析仪的扫频宽度调至到2MHz/格，在CRT显示屏是会出现一根频谱线。该频谱线是实际测试的频率信号。

·在承受大信号时，输入端口前必须加入相对应的衰减器以保护频率扩展器免受大信号的冲击。

技术参数

扩展频段范围	2050MHz—3050MHz(配合AT5010使用，测量)
输入信号幅度范围	≤-27dB
输入阻抗	50ΩBNC(F)连接器
输出阻抗	50ΩBNC(F)连接器
电源	220VAC±10%，50Hz~60Hz
功耗	约5W
尺寸	210×207×85(L×W×H)㎜
重量	约2㎏
