——— 宝贝详情 ———

软件下载：

【驱动下载】【软件(V4.0.1.3)】【说明书】

2．基本配件：

产品

LA5034

排线

USB数据线

测试夹

3．其它图片：

4.特性

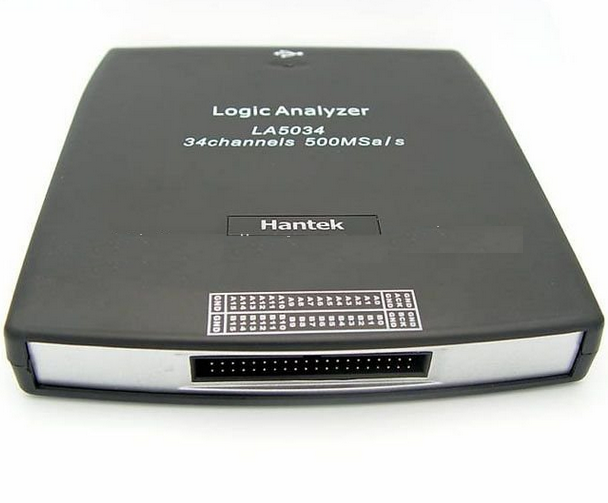

LA5034 USB虚拟逻辑分析仪是专门用于观测数字信号的测试测量仪器，它具有多线示波器和其它自动测试仪器的优点。采用先进的大规模集成电路，整合了USB 2.0、CPLD、FPGA、高频数字电路、嵌入式系统等先进技术，采用USB2.0供电即插即用，相对于传统的台式逻辑分析仪具有更高性能价格比，携带方便，简单易用，扩展性好等优点，是替代传统设备的***选择。

LA5034是一款500MHz ,34通道高性价比逻辑分析仪，可用于各种数字电路的开发、测量、分析和调试工作，是电子研发，电子测量工程师，高校师生的科研开发和教学的得力助手。LA5034同时也是一款拥有多种崭新测量手段的仪器。

1．具有足够多的输入通道，能同时观测很多路数据流信息或控制信息，并以某种方式捕捉窄脉冲干扰。

2．具有延迟能力，能够捕捉所需观察点前后的波形，具有多种捕捉数字信息的功能。

3．具有存储记忆能力，能看到偶然的出错信息，并可以从记忆下的状态中寻找故障源。

4．具有直观而灵活的显示方式，便于动态分析，能进行信息的变换，可以用二进制，十进制，十六进制或ASCII码显示信息，方便程序的修该和调试。

5．具有多种触发方式，可以在很长的数据流中，对所观察分析的那部分信息做出准确的定位，从而捕获对分析有用的信息，对于软件分析，它可利用其触发功能跟踪运行的程序。对于硬件分析，触发功能可以检测并显示系统中存在的干扰和毛刺。

6．可靠的毛刺检测能力。由于数字电路的竞争现象，信号间串扰、外界干扰和电源藕合等因素，常常使信号中夹杂着不规则的毛刺，这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。

5.硬件指标

通道数量	34
输入阻抗	200K (C=10p)
输入电压范围	-60V~60V
电压域值范围	-6V~6V
***采样速度	500 MHz
***输入信号带宽	150 MHz
最小时间分辨率	2ns
采样深度	2KSample
存储深度	68Kbits
压缩模式***数据记录时间	10hour
压缩模式***采样速度	200 MHz
触发器***工作速度	250 MHz
兼容输入	TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA
静电保护区	15KV
主机接口	USB Port
使用温度	prefix = st1-10℃~60℃
