机房|20000回线MDF总配线架

最新供应ODF系列：宽带分线箱，数据分线箱，楼道分线箱，光缆接线盒，束状尾纤，光纤跳线，光纤法兰盘，直熔盘，熔纤盘ODF单元配线箱，光纤配线架，2.0一体化托盘，3.0一体化托盘，光缆分路器，光分插片二槽道/四槽道，光缆停泊位，光缆开剥器，光缆固定座，电信盘，一体化方角盘，四位卡条，六位卡条，光纤桌面盒，光纤面板。 MDF系列：新款110跳线架，配线架，总配线架，01型保安排，测试排，保安单元等，电话配线箱。 DDF系列：数字配线架，单元板，

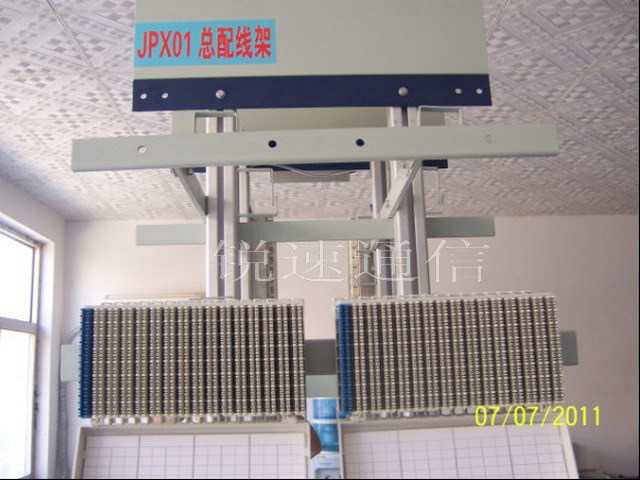

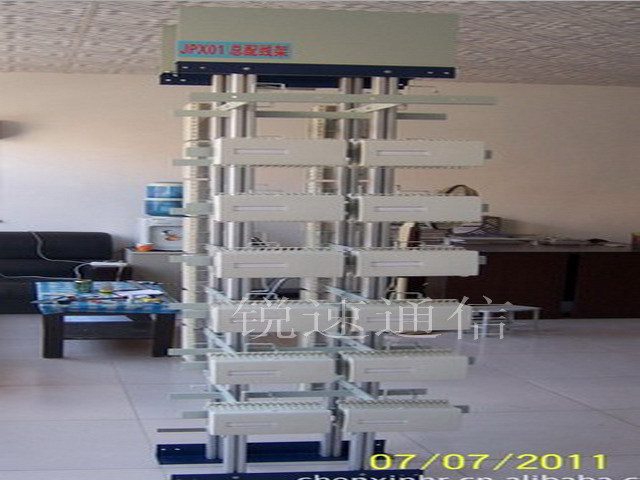

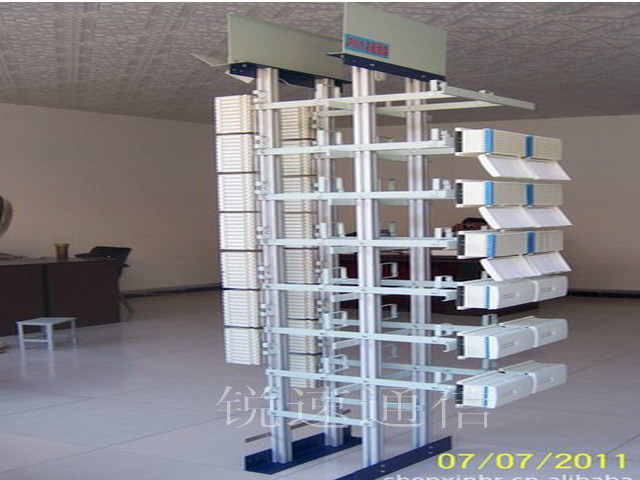

MDF总配线架，北电总配线架，JPX294总配线架，JPX202总配线架普天JPX01型总配线架
单面总配线架，双面总配线架
产品介绍：
结构灵活，全模块化设计，可根据各类机房情况灵活组合，充分利用机房空间，
可单面、靠墙或背靠背安装
模块单面安装，可安装FA8-113A保安接线排和STO-120A，测试接线排，
分别接续内外线，并用跳线进行连接

卡接接续方式，双层双卡口簧片，表面镀金，永不氧化，使用寿命比单簧片长
防护性能可靠，完善可靠的过电流、过电压保护功能，四级声光告警
架体结构组件化设计，采用特殊结构的高强度铝合金型材，整架安装不需打孔
全正面操作，内外线成端、测试操作、告警系统的观察和故障排除均在正面进行，
对某一线路的维护及测试不影响其它线路
具有足够的走缆布线空间，可***限度实现短跳线，配备齐全的测试塞绳，便于操作维护
满足宽频传输特性，在4kHz~2.2MHz频率范围内，各项技术指标均符合有关行业标准
有清晰完整的标识
技术参数：
绝缘电阻：≥1000MΩ
抗电强度：1000V（45~60Hz）/min无击穿和飞弧现象
簧片间接触电阻：≤7mΩ
高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
保安单元与保安接线排间的接触电阻 ≤7mΩ
高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
成端接触电阻：≤3mΩ
高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤2mΩ
气密性：未被腐蚀面积占总面积的50% 以上
保安单元簧片与保安接线排卡接簧片间的接触压力 > 5N
拉脱力：≥25N
单股塑料绝缘导线：芯线直径为0.32~0.6mm，***外径（包括绝缘层在内）≤1.44mm
卡接寿命＞200次
传输特性（4kHz ～ 2.2MHz）：
插入损耗 ≤ 1.5dB
回波损耗 ≥ 10 dB
设备标准：符合YD/T694－2004的相关规定
塑料件和印制板燃烧性能符合：GB/T5169.7－1985的相关规定
订购指南：
架体高度H	1800	2000	2200	2600
每列保安模块数M1	4	4	5	6
每列测试排行数M2	3	3	4	5
架体列数N	2∽99
架体尺寸	宽×深×高=250*N × 925 × H
1.举例：机架高度2600mm，列数为2列的单面总配线架满配置如下：
架体尺寸：宽x深x高=500 x 450 x 2600，
100回线的保安接线排为：6×2＝12单元，
128回线的测试接线排为：5×2＝10单元，保安单元为：1200只。
