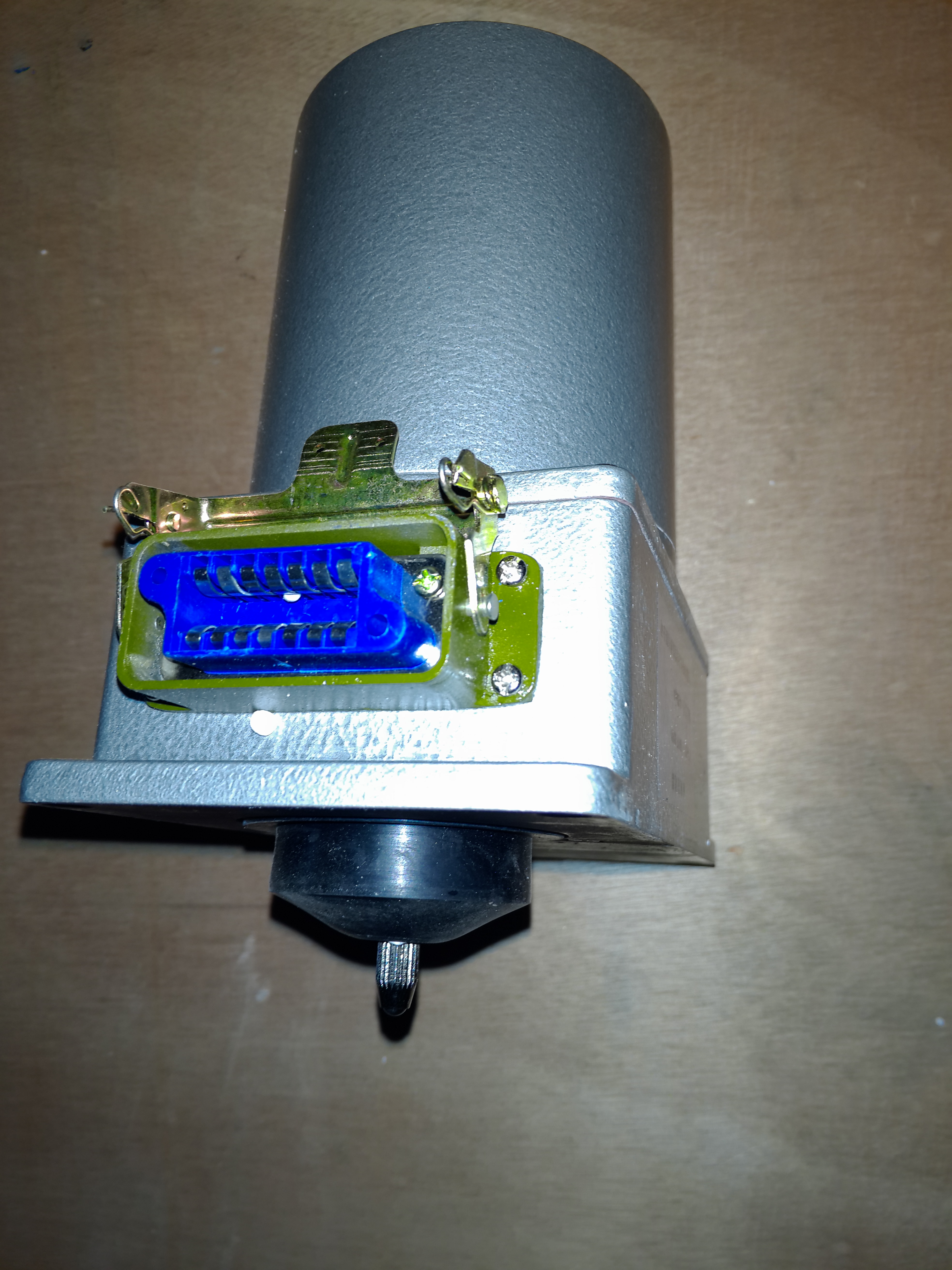

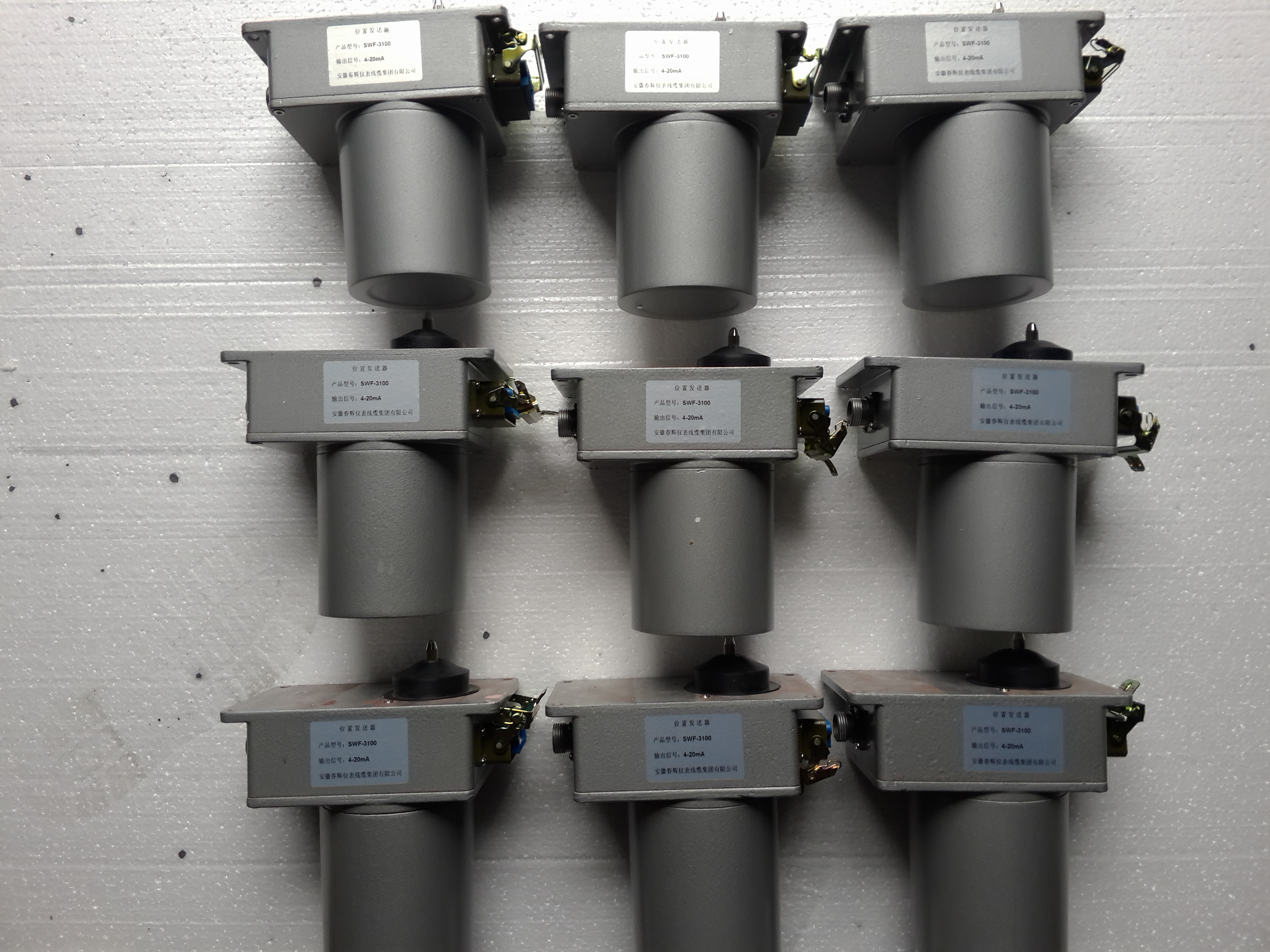

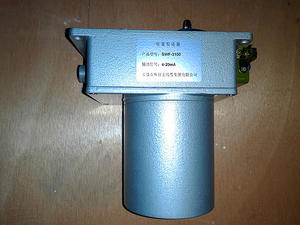

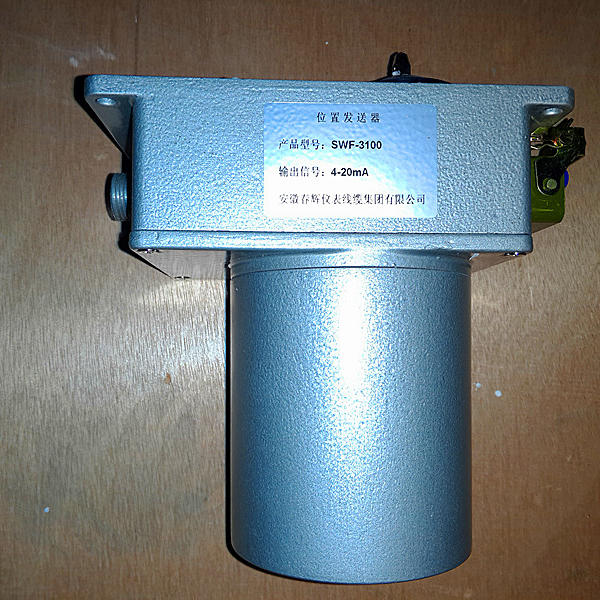

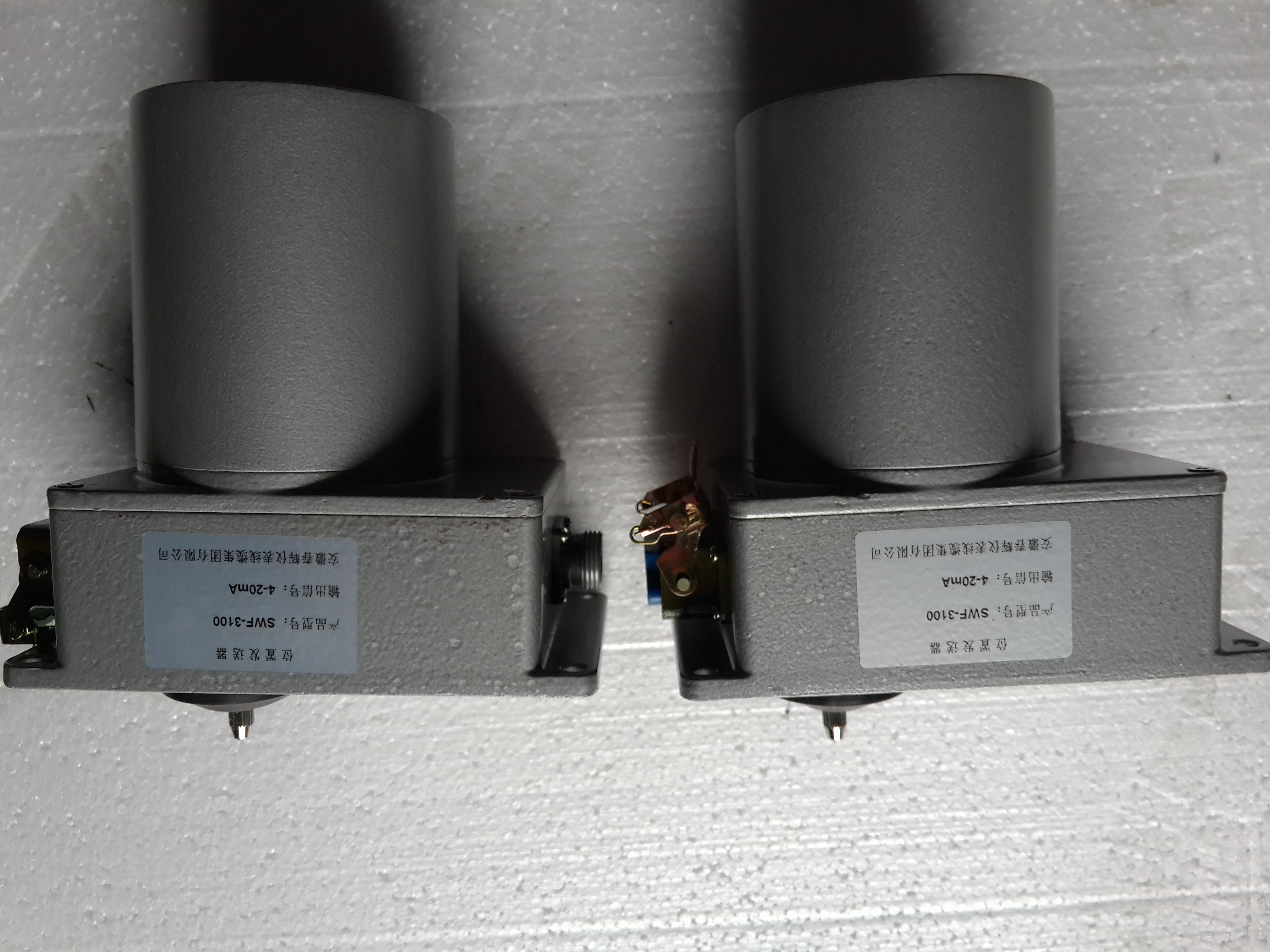

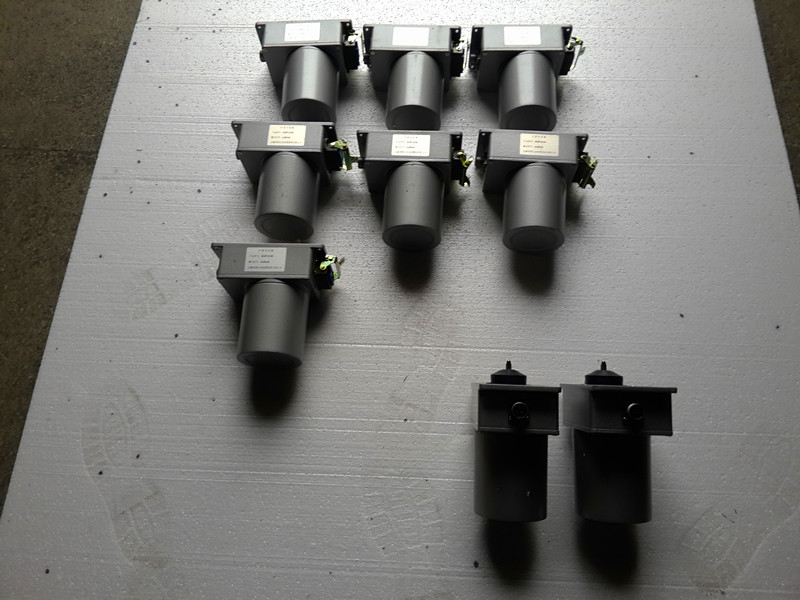

位置发送器SWF-3100

产品说明 SWF-3100\SWF-4100\SWF-5100位置发送器是专为电动执行机构配套使用的电感式中频位置发送器，它将执行机构输出轴的机械位移转换成电信号，并作用于伺服放大器的位置反馈信号或间位始示信号，在位移终始端实现“电限位”，对工作场地处于高温，强振动区域采用分离式位置发送器，考虑到用户维修和替代方便，此位置发送器安装尺寸同老“差动型”(统一设计)一样。SWF-4100发送器，可实现0～10mA或4～20mA输出信号，同时实现电开式改为电关式。若有特殊要求，角行程“位反”可采用分离式位置发送器。

注意：SWF型位置发送器，对角行程和直行程电动执行机构均可采用，其技术参数相同而结构不同。

技术参数和性能：

基本误差：≤±1% 负载电阻：Ⅱ型1KΩ Ⅲ型750Ω

限位：Ⅱ型800Ω Ⅲ型650Ω

上下限位：上限50～100％ 下限0～50％

电源电压：220V 50Hz

环境温度：0～ 50℃

环境湿度：10～70％

安装尺寸： （开孔)4- 85×158
