结构设计：

柜体材质：通常采用冷轧钢板制作，具有良好的强度和耐腐蚀性。钢板经过数控设备加工，精度高，确保柜体结构稳固，外形美观。

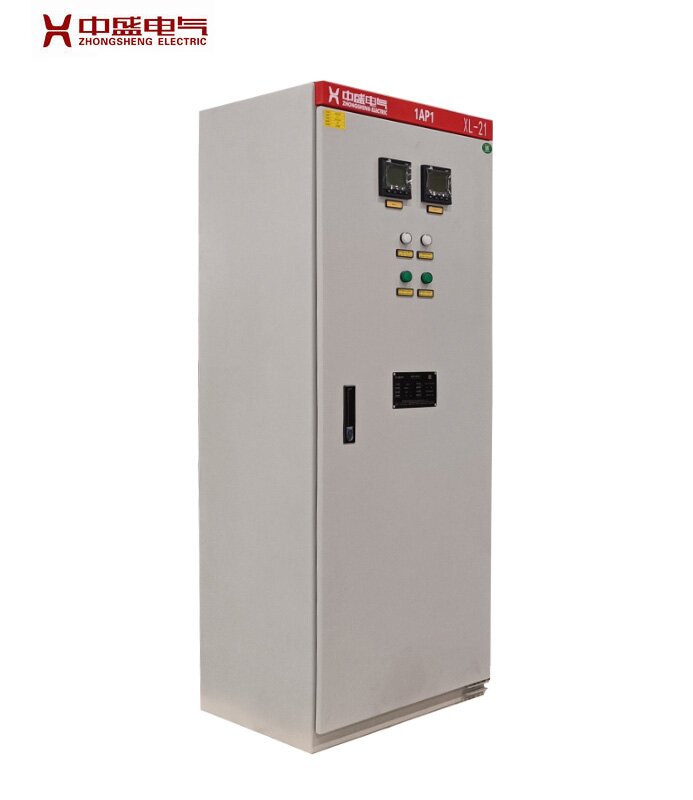

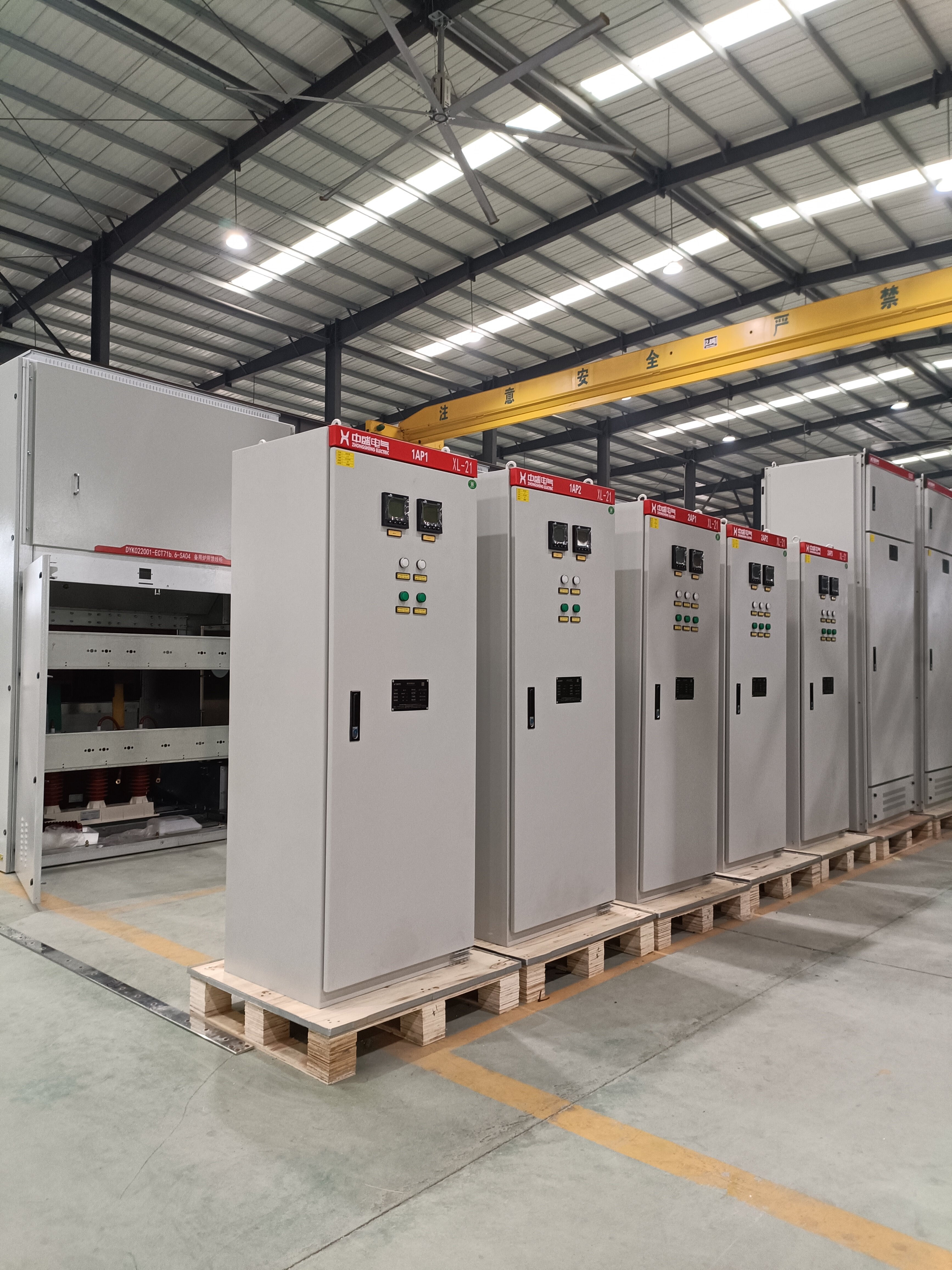

柜体结构：XL-21低压动力柜为封闭式柜体结构，防护等级一般达到 IP30 及以上，可有效防止大于 2.5mm 的固体异物进入柜体，如工具、导线头等，保障内部电气元件的安全运行。柜体分为多个功能隔室，包括母线室、电器室、电缆室等，各隔室之间相互独立，有效避免了不同功能区域之间的电气干扰和故障传播

柜门设计：柜门采用双层门结构，外层为防护门，内层为操作门。防护门可以有效防止人员误触内部电气元件，操作门则方便操作人员进行开关操作、仪表查看和检修维护等工作。柜门上还配备有门锁和把手，确保柜门的安全性和操作便利性。



元件配置：

断路器：作为电路的主要保护元件，用于切断和接通电路，在过载、短路等故障时自动跳闸，保护设备和线路安全。选用知名品牌的塑壳断路器，具有性能稳定、分断能力强等特点。

接触器：用于控制电动机等负载的启动，停止和正反转等操作。根据负载电流的大小和使用环境，选择合适容量和类型的接触器，如交流接触器、直流接触器等。

热继电器:主要用于电动机的过载保护，当电动机出现过载时，热继电器的双金属片发热变形，推动触点动作，切断控制电路，使接触器释放，从而保护电动机不被烧毁。

熔断器：作为短路保护的后备元件，在短路电流较大时，熔断器的熔体迅速熔断，切断电路，保护电气设备免受短路电流的损害。

其他元件：还包括电流互感器、电压表、电流表、指示灯、按钮等测量和控制元件，方便操作人员对电路的运行状态进行监测和控制。


功能特点

集中控制：可以将多个低压动力回路集中在一个柜体内进行控制和管理，方便操作人员对各个回路进行统一操作和监控，提高了系统的运行效率和管理水平。

过载、短路保护：通过断路器、热继电器和熔断器等保护元件的协同作用，能够对电路和用电设备提供完善的过载、短路保护，有效防止电气故障的发生和扩大，保障设备和人员的安全。

欠压、失压保护：当电源电压低于额定电压的一定比例或突然失压时，低压动力柜内的相关保护装置会动作，切断电路，防止电动机等设备在欠压或失压状态下运行，避免设备损坏和事故发生。

运行监测：通过电压表、电流表、指示灯等元件，可以实时监测电路的电压、电流等运行参数，方便操作人员及时了解电路的运行状态，发现异常情况及时处理。


应用领域：

工业领域：广泛应用于各类工厂、矿山、冶金、化工等工业企业，为生产设备、动力机械、通风设备、照明系统等提供电力分配和控制。

商业建筑：如商场、写字楼、酒店等商业场所，用于为空调系统、电梯、照明设备、消防设备等提供稳定的电力供应和控制。

民用住宅：在住宅小区的配电室或配电箱中，XL-21低压动力柜可以为居民楼的公共照明、电梯、水泵等设备提供电力分配和保护。




湖北中盛电气的XL-21低压动力柜的保护功能：


过载保护
工作原理：通过热继电器实现。热继电器内的双金属片会根据电路中的电流的大小发热，当电动机等负载出现过载，电流超出额定值时，双金属片发热加剧，经过一定时间后，双金属片弯曲变形到一定程度，推动触电动作，从而切断控制电路，使接触器释放，断开主电路，实现对设备的过载保护。

作用：防止电动机等用电设备长时间在过载状态下运行，避免设备因过热而损坏绝缘、缩短使用寿命甚至烧毁。


短路保护
工作原理：主要由熔断器或断路器来完成。当电路中出现短路故障，电流瞬间急剧增大时，熔断器的熔体在大电流产生的热量作用下迅速熔断，或者断路器的脱扣机构在短路电流的作用下迅速动作，切断电路。

作用：快速切断短路电流，防止短路电流对电气设备和线路造成严重损坏，避免故障范围扩大，保护整个电气系统的安全。


欠压保护
工作原理：一般通过欠压脱扣器等装置实现。当电源电压下降到低于额定电压的一定比例（如70%-35%）时，欠压脱扣器的电磁力不足以维持衔铁吸合，衔铁释放，带动断路器的脱扣机构动作，使断路器跳闸，切断电路。

作用：防止设备在欠压状态下运行，避免因电压过低导致电动机等输出功率不足、转速下降、电流增大，从而损坏设备，同时也可防止因欠压造成一些对电压要求较高的电气元件工作异常。



失压保护
工作原理：与欠压保护类似，当电源电压完全消失或下降到极低水平时，失压保护装置动作，使断路器跳闸，切断电路。当电源恢复正常后，需要人工重新操作才能使电路恢复供电。

作用：避免在电源恢复时，设备自动启动可能带来的安全隐患，如设备突然启动造成人员伤亡或设备损坏等事故，同时也可防止一些重要设备在失压后又恢复供电时，因自启动而对电网造成冲击。



漏电保护
工作原理：通过漏电保护器来实现。漏电保护器检测电路中电流的矢量和，正常情况下，电路中的电流矢量和为零。当发生漏电故障时，如设备绝缘损坏导致电流泄漏到大地，会使电路中的电流矢量和不为零，漏电保护器检测到这个剩余电流后，迅速动作切断电路。

作用：保护人员免受触电伤害，同时也能防止因漏电引发的电气火灾等事故，提高电气系统的安全性和可靠性。



断相保护
工作原理：利用断相保护继电器等装置，监测三相电路中的每相电流。当三相电路中任一相出现断路（断相）故障时，断相保护装置能够检测到三相电流的不平衡，从而触发保护动作，切断电路。

作用：防止电动机等三相设备在缺相状态下运行，避免因缺相导致电动机过热、烧毁，延长设备使用寿命，保障设备的正常运行。
