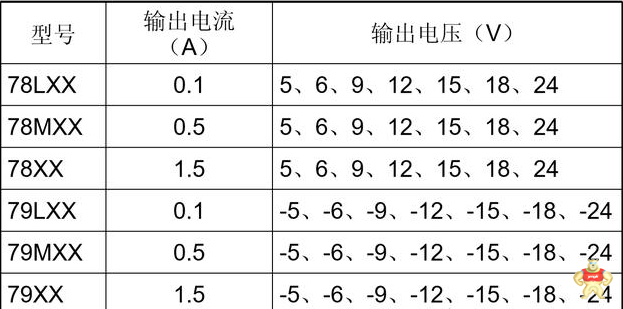

设计目的：掌握直流稳压电源结构和工作原理，熟悉常用三端稳压芯片的特性。设计任务：设计一个交流输入双15V，直流输出＋5V、＋12V、－12V的线性直流稳压电源。功能指标：输出纹波小于5mV，输出内阻小于0.1欧姆。设计要求：所设计的直流稳压电源能满足EDP实验箱系统设计要求，并能与整个系统有效的结合。

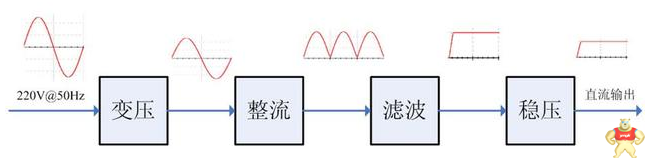

直流稳压电源的组成
按照印制电路板焊接电源模块

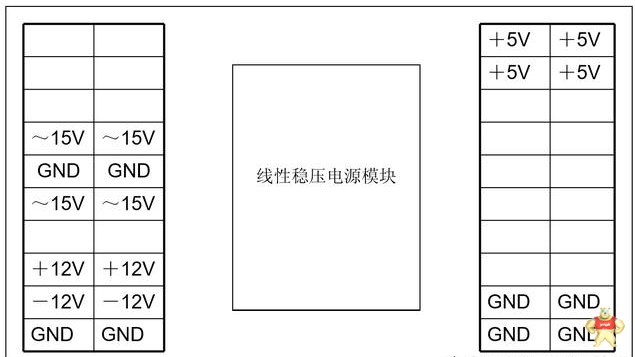

打开试验箱电源，用万用表检查电源模块插孔交流电压的输出是否正常关闭实验箱，插好刚焊好的电源模块，打开实验箱电源。用万用表按电源引脚定义，检查＋5V、＋12V、－12V输出是否正常,如果输出不正常，需要重新检查，直到输出正常。
制作基本要求及注意事项
区分电路板的元件面和焊接面

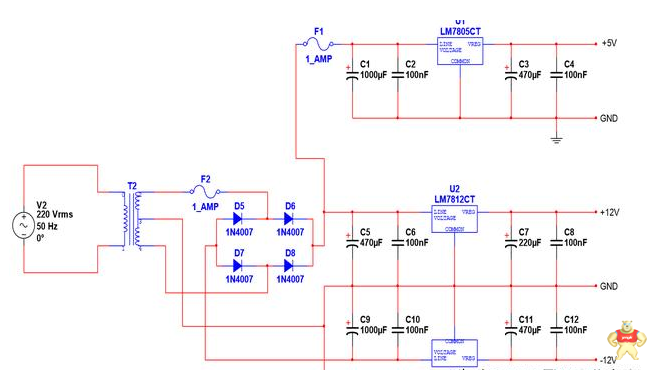

按照原理图焊接元件：先焊接小元件，先安装结构件。按要求安装左右插座引出插针并焊接。安装集成线性稳压电路的散热片。正确识别电解电容的极性
注：J2跳线短接，否则无+5V输出。
思考和发挥部分
在测试时，若无＋5V直流电压输出，分析产生的原因，请画出故障诊断流程。在测试时，若＋12V、－12V直流电压输出不正常，分析产生的原因，请画出故障诊断流程焊接时，若电解电容极性接反会出现什么后果
