小功率LED灯珠工作电压及限流电阻选取方法 介绍一下各种颜色的小功率LED灯珠的工作电压及限流电阻的选取方法。

各色小功率LED灯珠的工作电压。

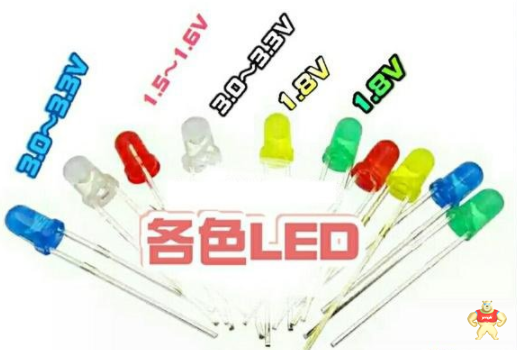

上图为各种颜色的小功率LED的工作电压。这些LED的最大工作电流一般为20mA（超过此值也不一定会损坏，但会缩短LED的使用时间）。对于普通亮度的小功率LED，实际工作电流一般取5～15mA；对于高亮度的LED一般取1～5mA即可。其中红色LED的工作电压为1.5～1.6V，绿色普通亮度的LED，工作电压在1.8V左右，黄色LED的工作电压为1.8～2.0V，白色和蓝色LED的工作电压为3.0～3.3V。

小功率LED限流电阻的计算方法。

对于上述的各色小功率LED，使用方法很简单，只要串联一个阻值合适的限流电阻即可点亮。下面介绍一下小功率LED限流电阻的计算方法。

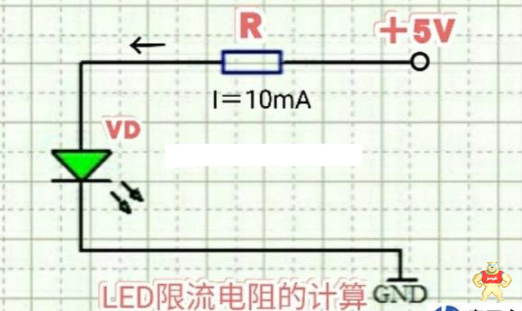

如上图所示，假定LED的供电电压为5V，所用的LED为普通亮度、正向压降为1.8V的绿色LED，其工作电流取10mA， 则限流电阻R＝5V－1.8V/10mA＝0.32KΩ（即320Ω）。由于常用的电阻中没有标称值为320Ω的电阻，故选用标称值为330Ω的电阻。由于流过限流电阻R的电流仅10mA，R选用¼W的金属膜电阻即可。

绿色高亮度发光二极管

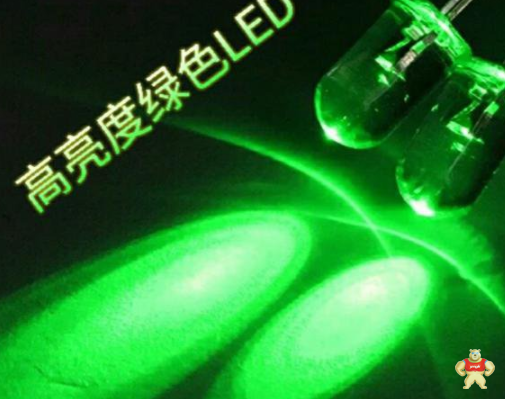

上图为常用的绿色高亮度LED，这种LED的工作电压较大，一般在2.2V左右，有的甚至更大一些。由于这种LED的发光效率较高，作为指示灯使用，工作电流取1～3mA即很亮。
